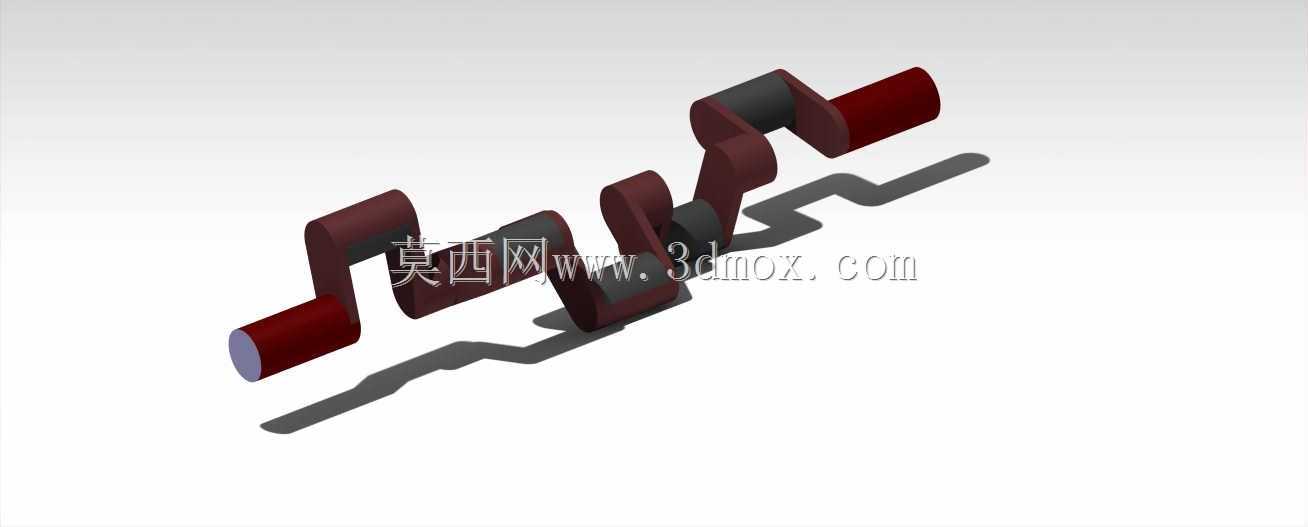

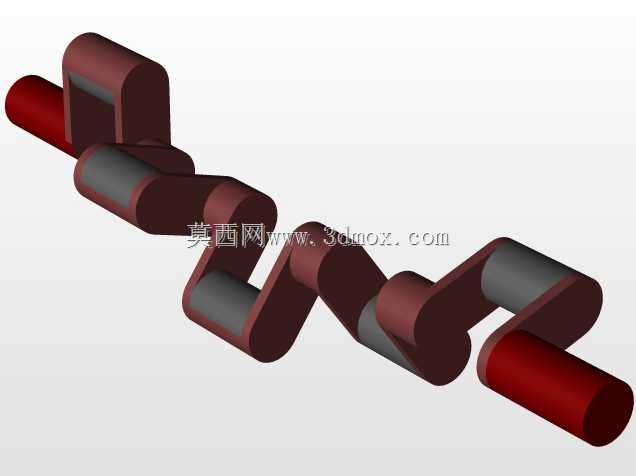

直列六缸发动机曲轴结构三维数模

本次建模的直列发动机曲轴，是内燃机核心动力输出部件，主要适配直列六缸四冲程内燃机使用场景，常见于乘用车、商用车动力总成以及固定式柴油发电机组的动力端配套。从实际工况来看，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，工作过程中需要持续承受连杆传递的交变冲击载荷、高速旋转下的离心力以及周期性弯曲扭转载荷，因此结构设计上的刚度、强度匹配以及动平衡精度，直接决定了整机的运行寿命与NVH表现。

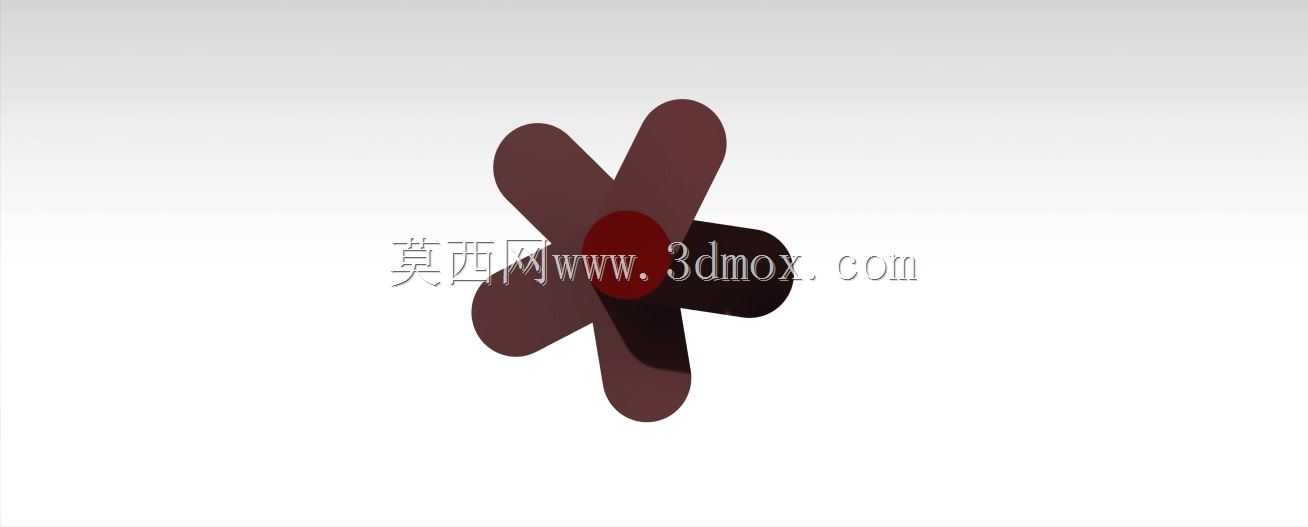

建模过程中首先围绕曲柄销的排布逻辑做了结构还原，直列六缸机型的曲柄夹角按照120度相位差布置，能够保证各缸做功顺序均匀错开，实现动力输出的平顺性，避免相邻气缸做功重叠带来的扭矩波动。整体结构采用全支撑设计思路，每两个相邻曲柄销之间都设置有主轴颈结构，对应缸体上的主轴承安装位，这种设计能够大幅降低曲轴工作过程中的弯曲挠度，减少主轴颈的偏磨风险，适配高转速、高爆发压力的内燃机工况。

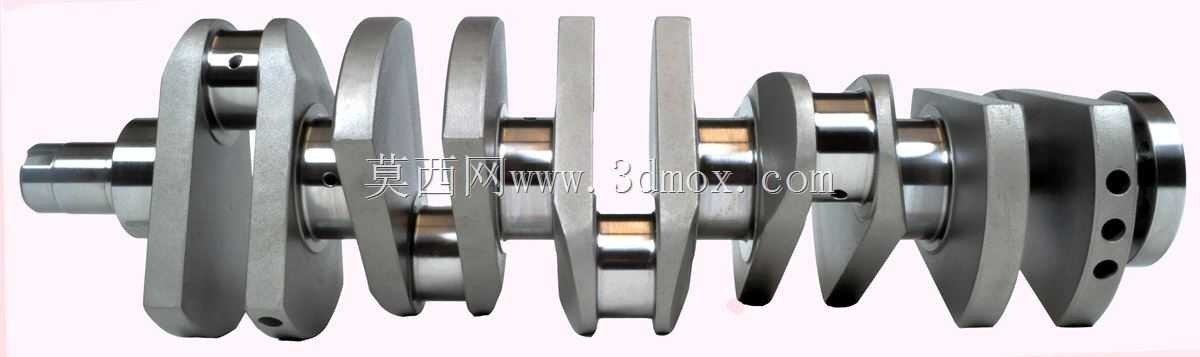

从结构细节来看，每个曲柄臂都做了针对性的配重设计，配重块的外形轮廓经过偏心轮廓优化，能够抵消曲柄销、连杆大头端旋转运动产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，建模时完整还原了配重块上的去重孔结构，这部分结构是实际生产中动平衡校正的工艺位置，通过在配重块指定位置钻孔去除多余材料，能够将曲轴动平衡剩余不平衡量控制在工艺允许范围内，避免高速运转时产生整机振动。

主轴颈与曲柄销的连接位置做了大圆角过渡处理，这一细节是应力集中防控的关键设计，曲轴工作过程中轴颈与曲柄臂连接位置是弯曲疲劳失效的高发区域，圆角过渡能够有效分散交变载荷下的应力峰值，避免疲劳裂纹的萌生。轴颈表面的高精度圆柱面结构也在数模中做了还原，这部分位置需要与轴瓦配合形成滑动摩擦副，表面粗糙度、圆柱度公差要求极高，建模时保证了轴颈的同轴度公差，对应实际装配中曲轴旋转的径向跳动控制要求。

安装边界方面，曲轴前端对应正时齿轮、皮带轮、扭转减振器的安装位，后端对应飞轮的连接法兰结构，轴向定位依靠中间位置的止推片安装轴肩实现，能够限制曲轴工作过程中的轴向窜动量，保证曲柄连杆机构的轴向位置精度。润滑油道的走向也在数模中做了隐含结构对应，主轴颈与曲柄销之间的斜向油道能够将主油道的压力润滑油输送到连杆轴颈位置，为连杆轴瓦提供持续润滑，油道的开孔位置做了倒角处理，避免润滑油流动过程中产生节流损失，同时防止油道孔口的应力集中。

从实际应用选型角度来看，该曲轴结构适配缸径行程比在1.1-1.3区间的直列六缸机型，主轴颈直径、曲柄销直径的比例符合高强化柴油机的设计规范，曲柄臂厚度的取值兼顾了结构刚度与轻量化需求，既不会因为结构过于厚重增加整机往复质量，也不会因为刚度不足导致运转过程中产生过大的弹性变形。数模完整还原了曲轴的所有装配特征，包括后端法兰的飞轮定位销孔、螺栓孔，前端的键槽结构、螺纹孔，能够直接用于虚拟装配验证、运动仿真分析，也可作为曲轴工艺设计、工装夹具设计的参考基准，帮助结构设计人员快速完成动力端的结构匹配，减少前期建模的重复工作量，在做干涉检查时可以直接导入整机装配环境，验证曲轴运转过程中与缸体、连杆、活塞等周边部件的运动间隙，避免设计阶段出现运动干涉问题。
