内螺纹连接弹簧复位截止式止回阀结构

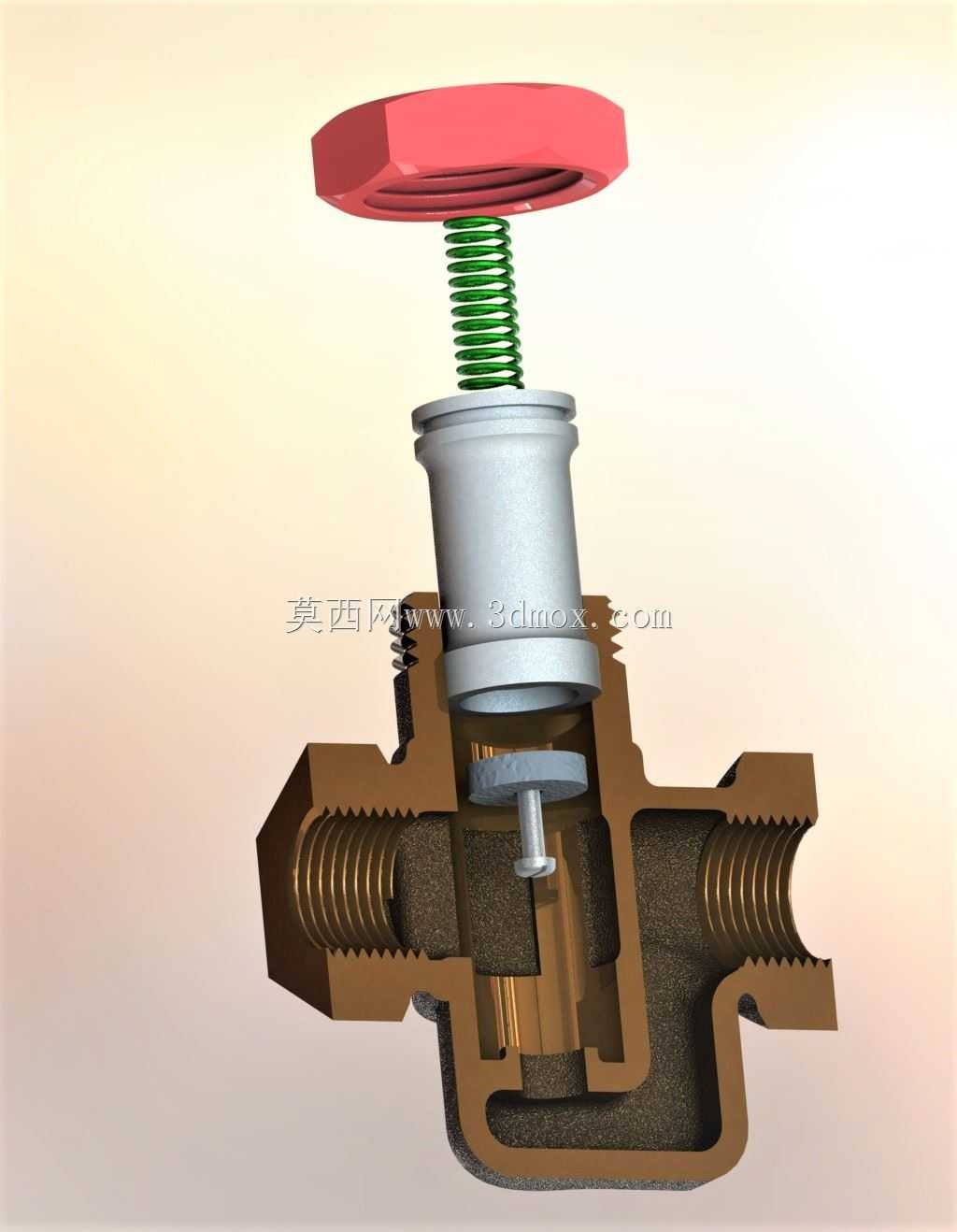

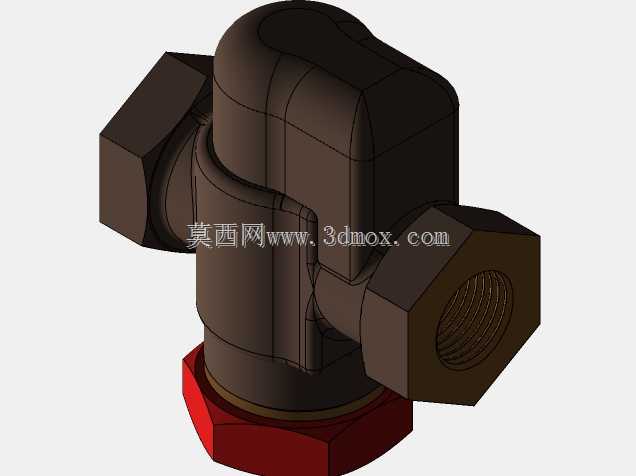

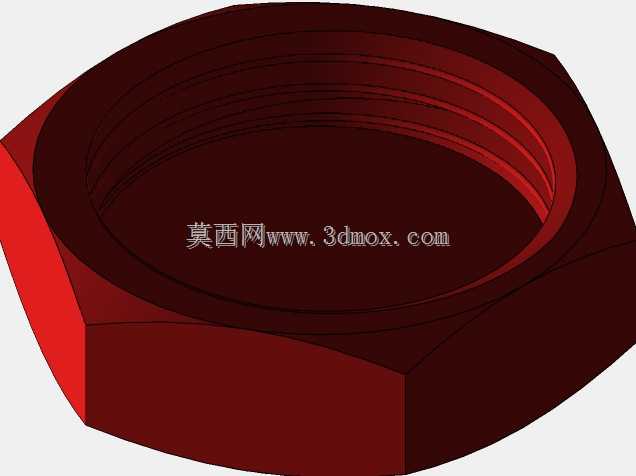

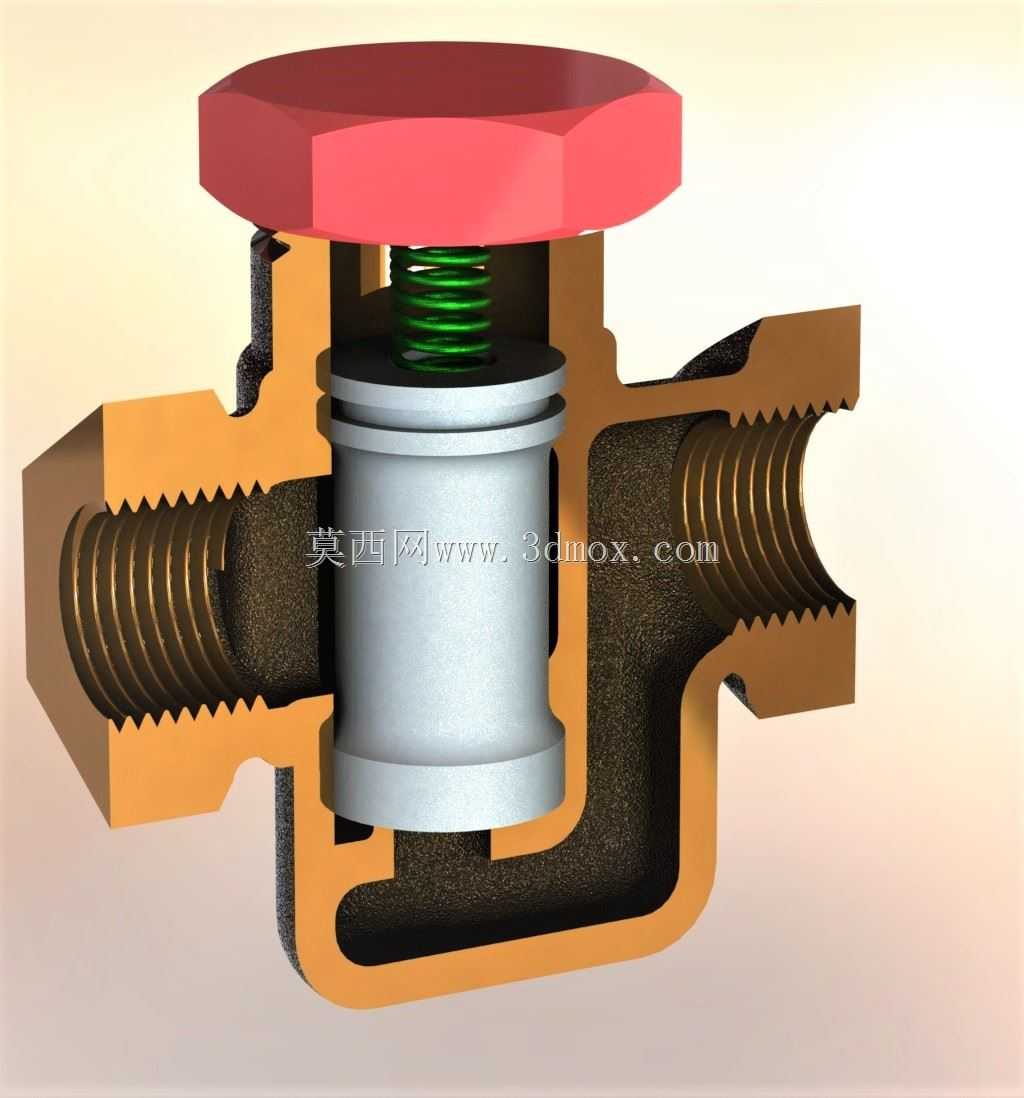

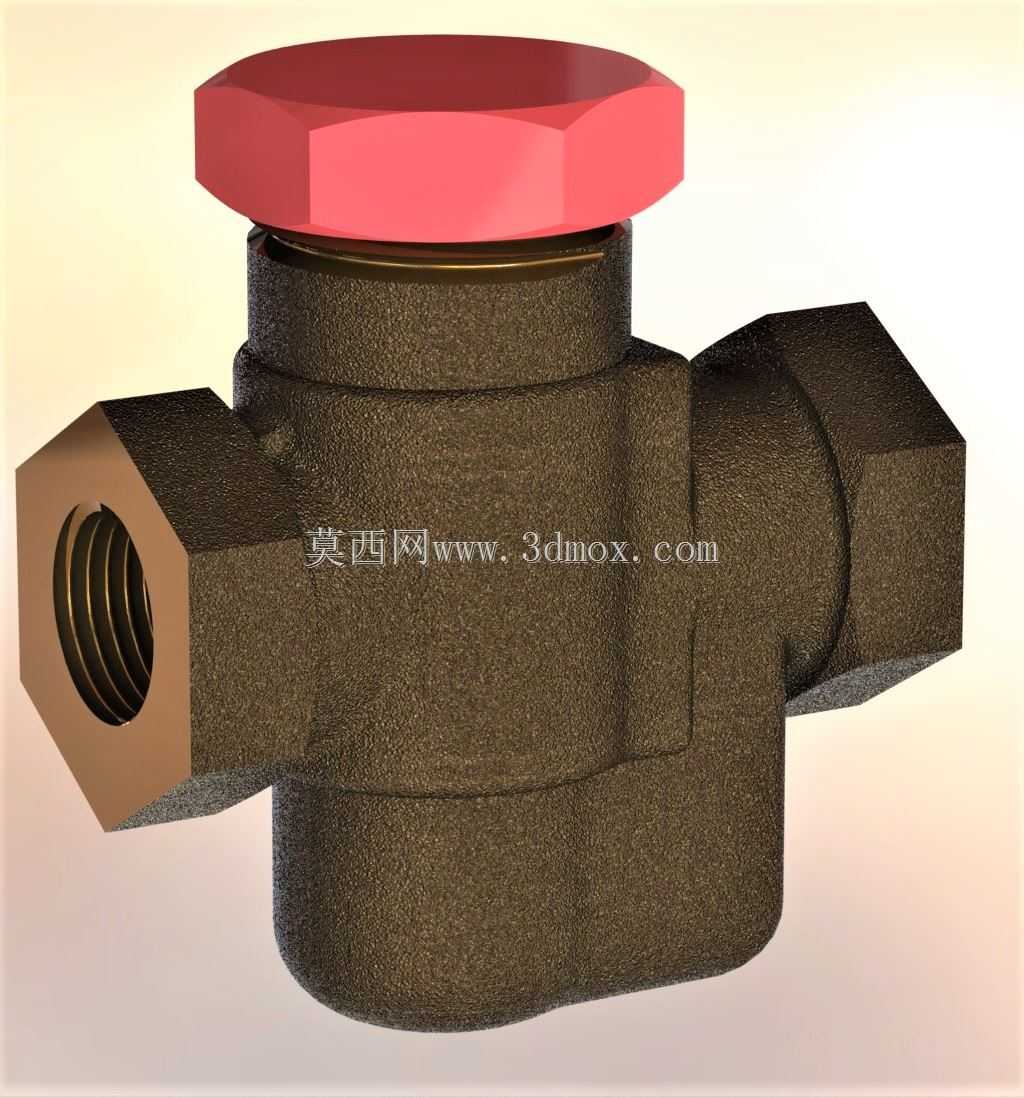

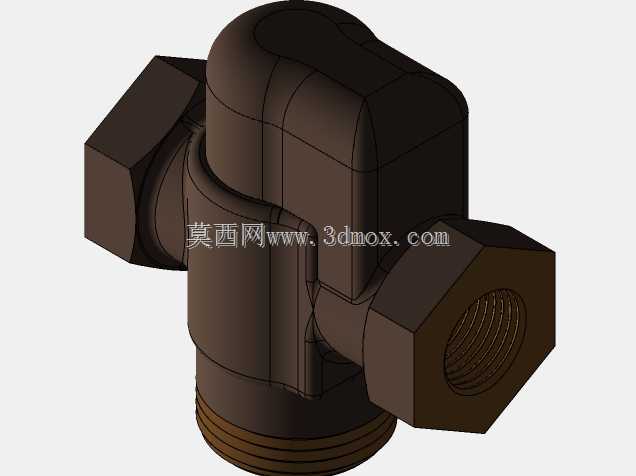

这款止回阀采用内螺纹连接形式，适配常规低压流体输送管路的安装需求，两端接口的螺纹规格匹配民用给排水、小型气动回路、低压压缩空气管路的通用管径标准，安装时无需额外焊接法兰，直接通过管螺纹缠生料带即可完成密封对接，安装边界预留的六角阀体轮廓可适配普通活动扳手的夹持操作，无需定制专用工装即可完成现场装拆。从结构设计来看，该阀采用直通式流道布局，介质从左侧接口进入后，克服内置弹簧的预紧力顶起阀芯，即可从右侧接口流出，当介质出现反向流动趋势时，弹簧的回弹力配合介质反向压力会将阀芯紧压在阀座密封面上，彻底阻断介质倒流，避免管路下游的介质回流对上游设备造成冲击，比如在小型空压机的出口管路上安装该阀，就能防止停机后管路内的压缩空气倒灌回气缸，避免空压机反转造成的设备损坏。阀芯采用导向式结构设计，阀芯外周与阀体内腔的导向段采用小间隙配合，保证阀芯升降过程中不会出现偏卡，即使在介质含少量微小杂质的工况下，也能保证密封面的贴合精度，不会因为阀芯偏斜导致密封失效。顶部的红色六角端盖采用螺纹旋合在阀体上，端盖与阀体之间设置密封垫，既可以方便拆解更换内部弹簧与阀芯密封件，也能保证阀腔的对外密封，避免介质从顶部渗漏。弹簧的预紧力经过匹配设计，正向流通时的开启压力控制在0.02MPa左右，不会造成过大的管路压力损失，同时反向密封时能提供足够的密封比压，保证低压工况下也能实现可靠止回。阀体采用铜质材质，适配水、压缩空气、低压油品等多种常见介质，不会出现锈蚀卡滞的问题，内部流道做了圆弧过渡处理，减少介质流动时的湍流阻力，降低管路运行时的噪音与能耗。在实际选型应用中，该阀可直接安装在垂直或水平走向的管路上，不受安装方向的限制，因为弹簧的复位力不受重力影响，相比摆瓣式止回阀的安装适应性更强，整体结构紧凑，轴向安装尺寸远小于同口径的法兰式止回阀，适合在安装空间局促的小型设备内部管路中使用，比如小型净水设备、牙科治疗台的水气管路、小型气动工具的供气管路中都能适配。
