带英制接头的真空压力复合检测仪表

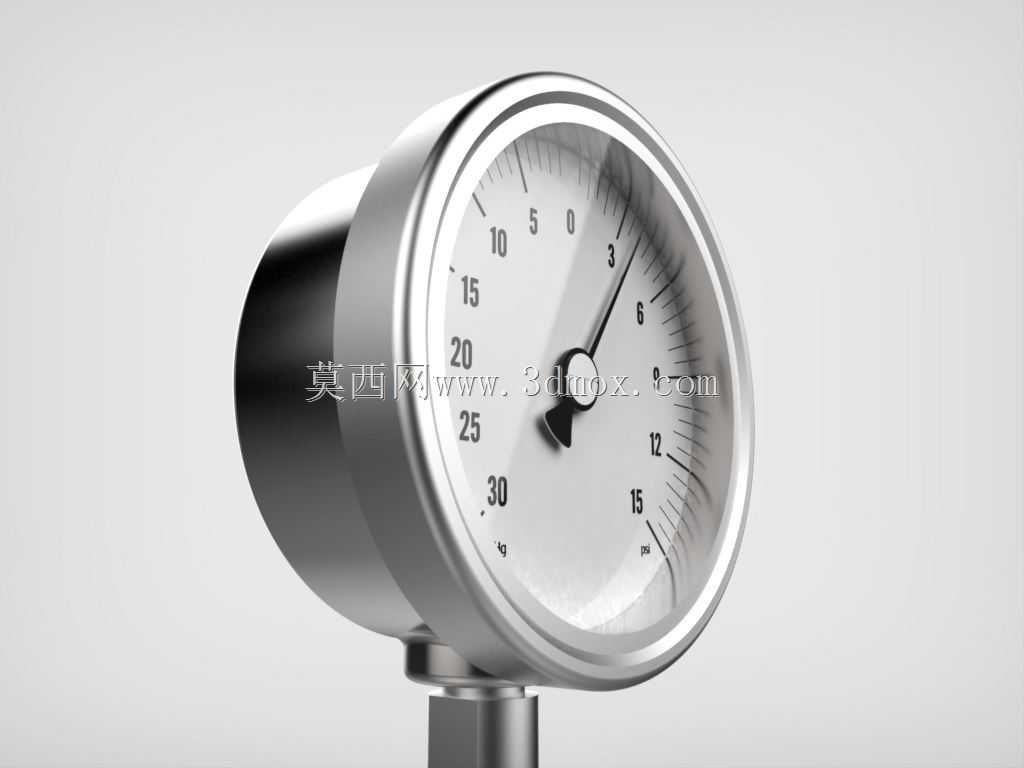

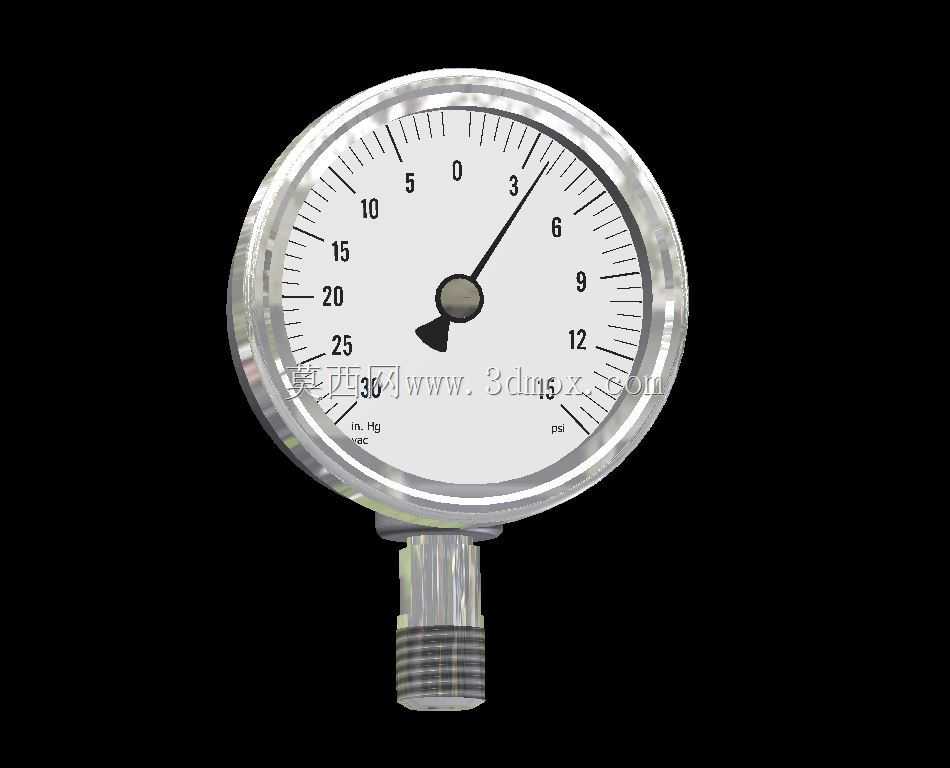

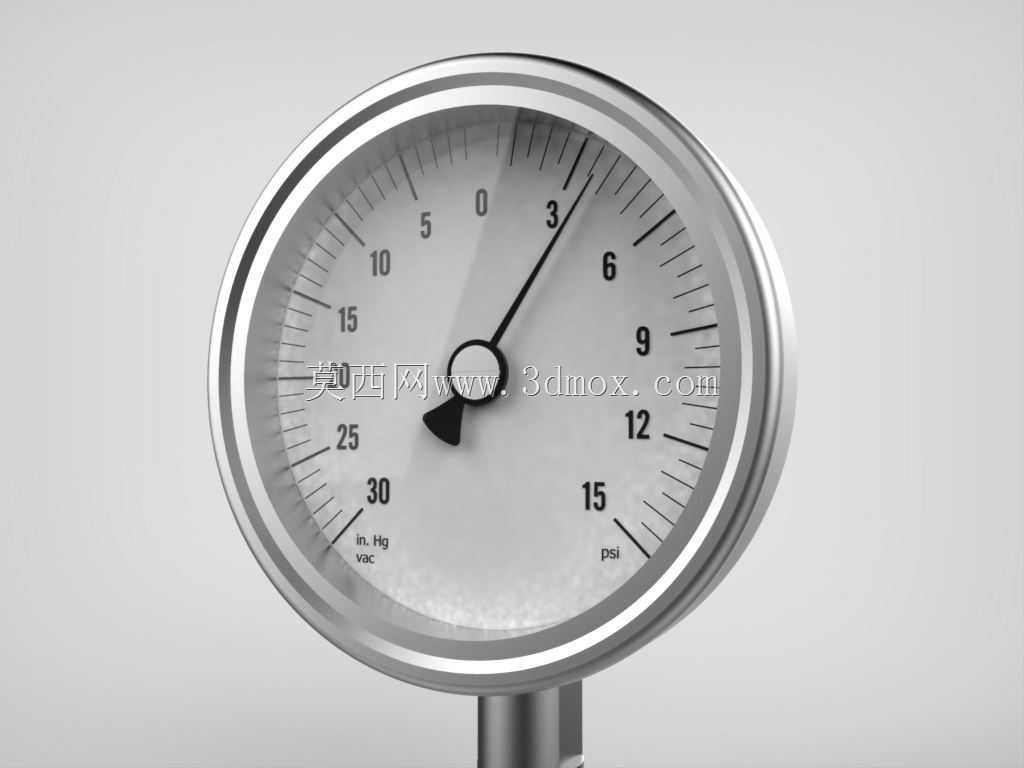

　　在液压试验台、小型真空封装设备、制冷系统维保工位这类场景里，这类复合检测仪表是日常排查工况、校准系统压力的常用部件，它不需要额外切换检测端口，单表就能同时覆盖负压真空段与正压压力段的数值读取，能减少管路拆装的频次，降低检测环节的泄漏风险。从结构设计来看，这款仪表采用径向安装的接头形式，接头为1/4英寸规格，适配市面上多数同规格的英制管路接口，安装时不需要额外做变径接头转换，能直接拧入对应检测口，表盘外壳做了卷边包边处理，既可以提升壳体的抗磕碰能力，也能避免玻璃表蒙受外力冲击时直接碎裂飞溅。表盘刻度采用双量程布局，内侧刻度对应0-30英寸汞柱的真空度检测区间，外侧刻度对应0-15磅/平方英寸的正压检测区间，刻度线做了粗细区分，

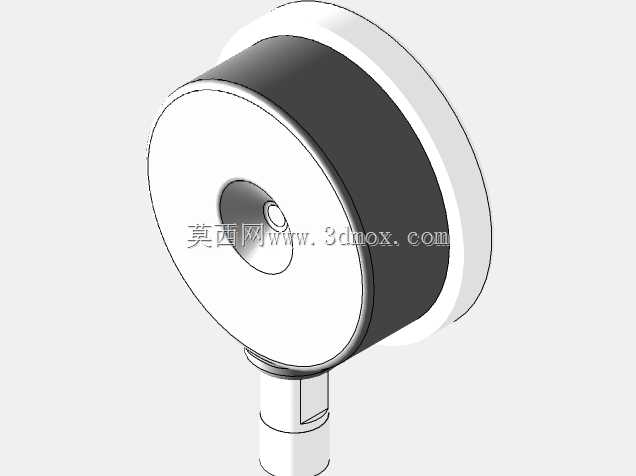

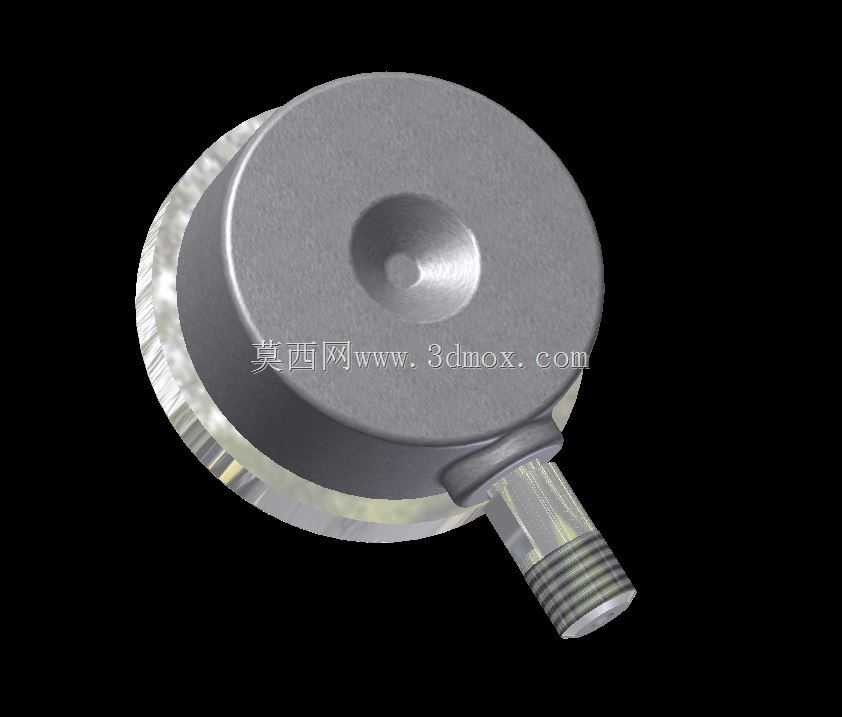

　　整数值刻度线更长更粗，小分度值刻度线更细，指针采用锥状尖头设计，尖端刚好对齐刻度线位置，读取数值时能减少视差带来的误差。建模过程中优先还原了仪表的实际安装边界，表壳的径向突出尺寸、接头的伸出长度都参照实物比例还原，表盘上的刻度印刷位置、指针的转动轴心位置都做了对齐处理，表壳侧面的哑光金属质感、底部接头的六角拧动面也做了细节还原，在做设备布局装配时，可以直接将模型导入装配体，核对安装位置是否和周边管路、钣金件存在干涉，不需要额外调整模型比例。这类仪表的实际使用中，要注意安装时接头的拧紧力矩不能过大，避免壳体受力变形导致指针卡滞，建模时也还原了表壳和接头的连接过渡结构，能直观看到应力集中的位置，方便后续做安装结构的优化。在小型气动系统的调试环节，这款表可以同时监测系统抽真空时的负压保压情况，以及充压后的正压稳定情况，不需要在管路上同时安装真空表和压力表两个部件，能简化管路布局，减少泄漏点。
