工业用屏蔽管式液位检测装置结构

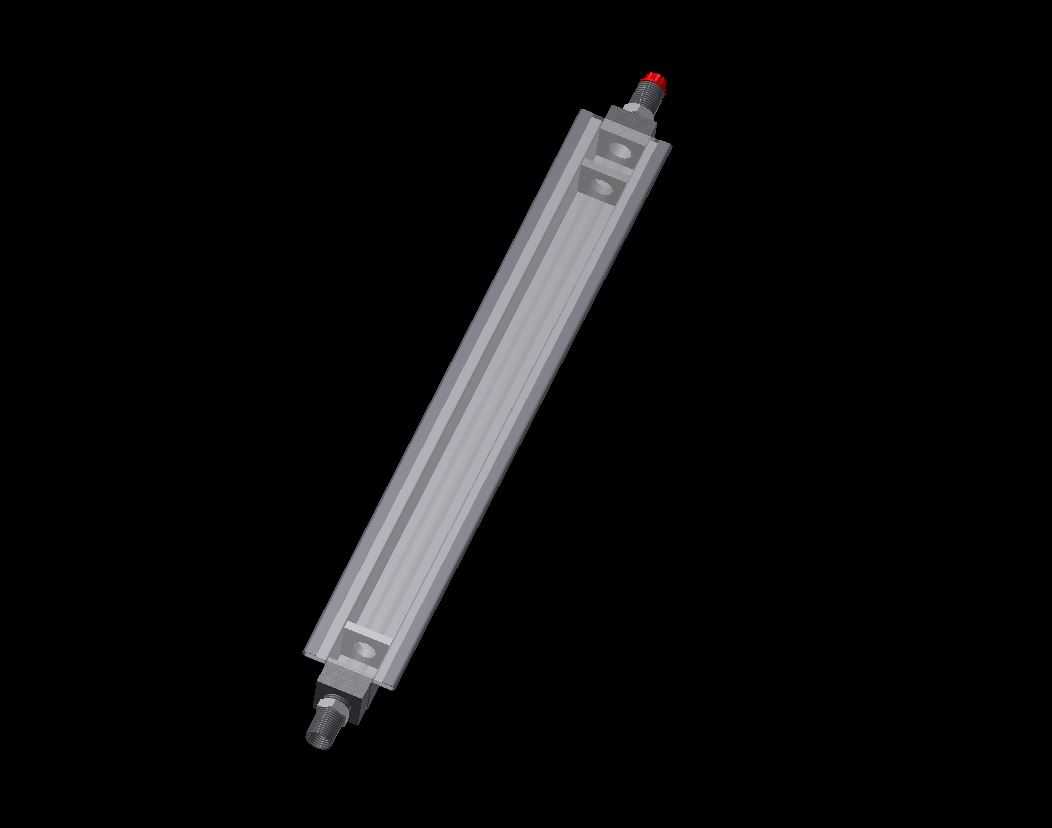

在化工储液、液压站、中小型水处理罐体的液位监测场景里，这类带屏蔽结构的管式液位计是现场运维人员判断罐内介质存量的核心可视化部件，相比普通玻璃管液位计，外层的屏蔽管结构能避免现场磕碰、介质飞溅对观测管的损伤，也能减少外部光线折射带来的读数误差。从实际安装适配性来看，该液位计底部采用3/8"FNPT接口，侧面预留1/2"MNPT入口可接排污或者旁通泄压管路，顶部的5/16"-18 UNC接口用来接排气或者液位报警触发元件，三个接口的螺纹规格均匹配工业现场常用的管路连接标准，不需要额外加工转接头就能完成现场配装。设计阶段做了长度可调的参数化处理，核心的总长度平面参数可直接修改，适配不同高度的罐体安装需求，不用重新绘制整体结构，只需要调整对应参数后重新生成，就能匹配从几十厘米到一米多的安装间距，对于做系列化储液设备的设计人员来说，能大幅减少重复建模的工作量。结构上外层屏蔽管采用铝合金型材式的长条结构，两侧预留安装固定耳，可通过螺栓直接固定在罐体侧壁的安装支座上，安装时需要保证整体的垂直偏差不超过1.5度，避免内部浮子或者介质流动受阻影响读数准确性。观测部分采用高透玻璃材质，刻度直接印刷在玻璃管内侧，不会因为长期擦拭或者介质腐蚀出现刻度脱落的问题，底部和顶部的密封结构采用耐油耐腐的橡胶密封圈，适配常规水基介质、矿物液压油等常见工业流体的密封需求，不会出现长期使用后渗漏的问题。建模时对各接口的螺纹退刀槽、密封面的平面度做了细节还原，安装耳的螺栓孔预留了足够的装配间隙，现场安装时允许有少量的位置偏差调整空间，不会因为罐体焊接支座的小误差导致装不上的问题。
