椭圆封头式储罐容器参数化配置结构

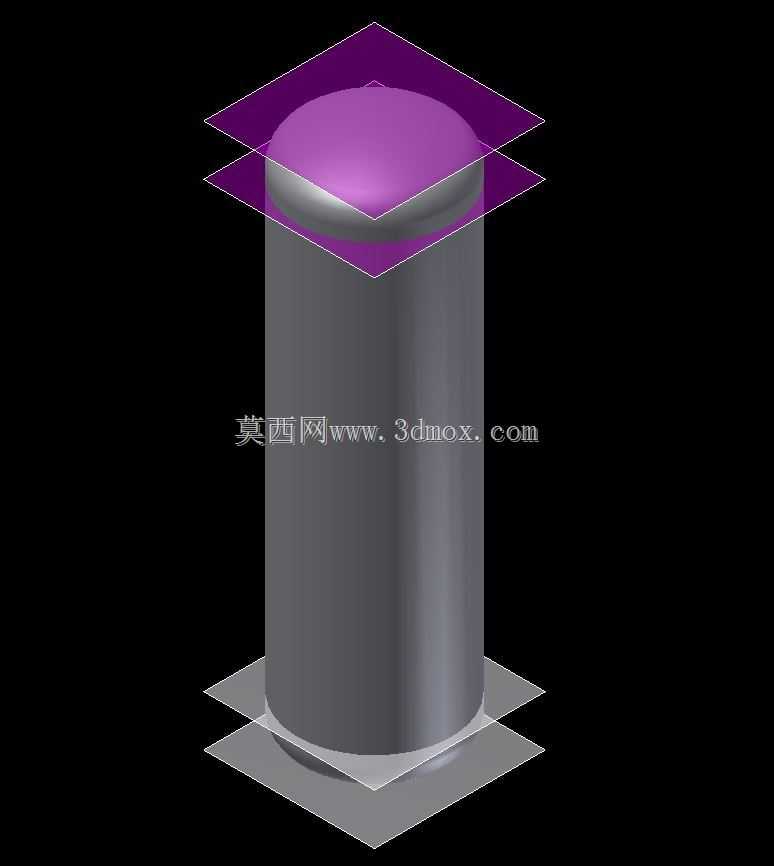

在化工、食品加工、油气储运等领域的常压及低压物料存储环节，椭圆封头储罐是应用覆盖面极广的静设备品类，这类设备的设计往往需要根据项目的存储容积、物料特性、安装场地条件反复调整尺寸参数，传统单一定型的三维模型很难适配不同项目的快速方案迭代需求。这款参数化配置结构，核心是通过内置的参数关联逻辑，把储罐设计中需要反复调整的核心变量做了全链路的尺寸绑定，使用者不需要逐个特征重绘，只需要调整对应参数就能快速生成符合项目要求的罐体结构。从结构组成来看，主体采用立式圆柱筒身搭配上下2:1椭圆封头的经典构型，这种封头形式的应力分布均匀，在同等承压要求下可以有效降低封头壁厚，兼顾制造成本与结构可靠性，是中低压储罐最常用的封头选型。筒身侧部预留了管道接口的参数调整项，可根据工艺配管需求调整接口的伸出长度、公称直径、法兰匹配规格，同时支持调整接口在筒身高度方向的安装位置，适配不同液位高度的进料、出料、测温、测压等工艺配管需求，不需要额外做特征切除或者装配配合调整。设计过程中充分考虑了安装边界的适配性，参数调整范围覆盖了常规工业场景下的立式储罐尺寸区间，筒身直径、直段高度的参数调整都和封头尺寸做了关联约束，不会出现参数调整后特征错位、几何错误的问题，底部的支撑结构也会随筒身直径变化自动匹配支撑跨度，保证放置状态的结构稳定性。在实际方案设计阶段，使用这类参数化结构可以大幅缩短前期方案建模的时间，原本需要数小时完成的罐体建模、配管接口调整工作，只需要输入对应设计参数就能快速生成准确的三维结构，既可以用于项目前期的方案展示、场地布置占位，也能为后续的工程详图设计提供准确的结构基准，避免反复建模过程中出现的尺寸错漏。需要注意的是，该结构的封头曲率采用通用2:1椭圆参数，若项目有严格的规范符合性要求，生成模型后需要对照对应行业标准校核封头的成型尺寸、壁厚取值，确保最终设计满足项目的合规性要求，同时管道接口的法兰参数调整后，需要匹配对应标准的法兰密封面、螺栓孔分布尺寸，保证和后续配管模型的装配兼容性。
