带支撑结构的纺纱环铰链结构设计

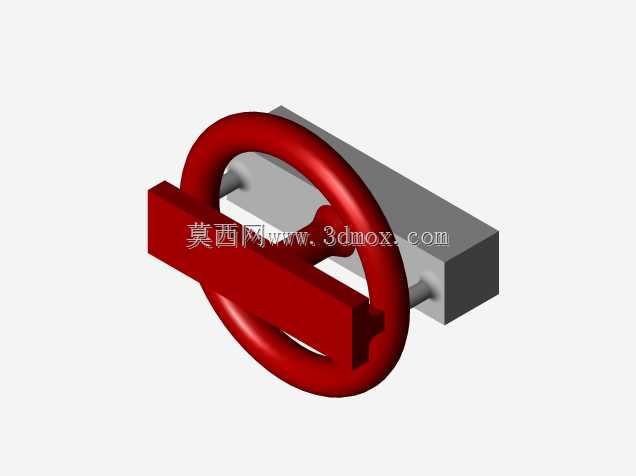

　　在纺织生产的纺纱工序中，环锭纺设备的核心运转部件长期处于高速往复、持续载荷的工作状态，环铰链作为连接旋转组件与固定基座的关键衔接零件，其结构合理性直接决定了纱线捻度稳定性、设备连续运转时长以及后期维护频次。传统纺纱环铰链在实际装配环节常出现结构干涉问题，两个用于附着旋转对象的平台在装配后易出现卡滞，无法满足高速旋转下的自由度要求，且原有结构未预留合理润滑空间，长时间运转后磨损量骤增，易导致纺纱张力波动，出现断纱、纱线毛羽超标等质量问题。本次设计的纺纱环铰链1b版本，针对传统结构的装配痛点做了定向优化，在原有环形铰接主体基础上增设了一体式支撑结构，从根本上解决了传统结构无法顺利组装的问题。从功能特性来看，

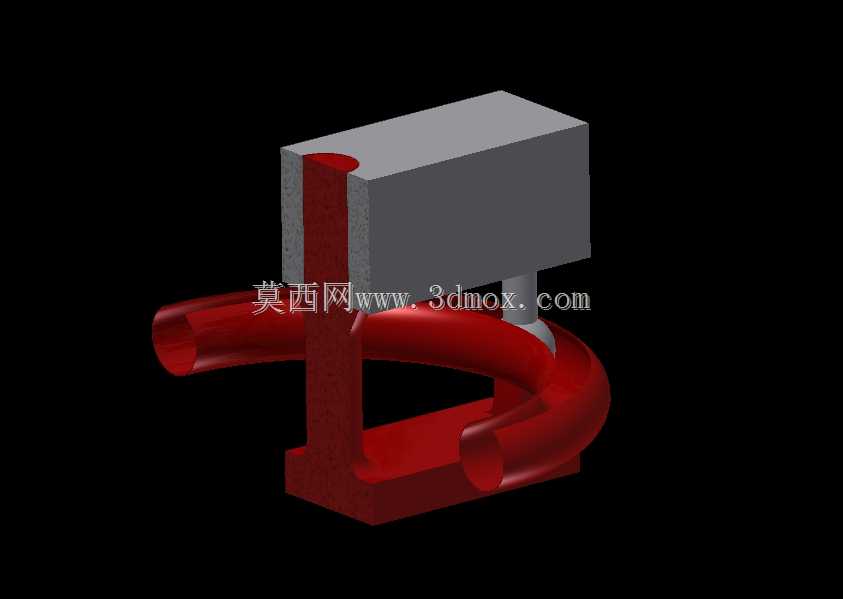

　　该铰链的两个附着平台分别对应需要实现相对旋转的两个组件，平台间预留的小公差间隙并非加工误差，而是专门设计的润滑储油空间，在设备运转过程中，润滑脂可以在间隙内形成均匀油膜，既避免金属部件直接接触产生干摩擦，又能在高速旋转时起到阻尼缓冲作用，降低振动传导至纺纱张力控制端的概率。设计过程中首先对原有铰链的装配干涉点做了逆向拆解，发现传统结构的环形主体与安装基座之间缺少定位支撑，装配时环形件易出现偏斜，导致两个对接平台的同轴度超出允许公差范围，进而出现无法装配的问题，因此新增的支撑结构采用与环形主体一体化的成型设计，支撑端与安装基座的贴合面做了平面度公差约束，装配时可以直接靠面定位，无需额外调整同轴度，大幅降低现场装配的调校难度。

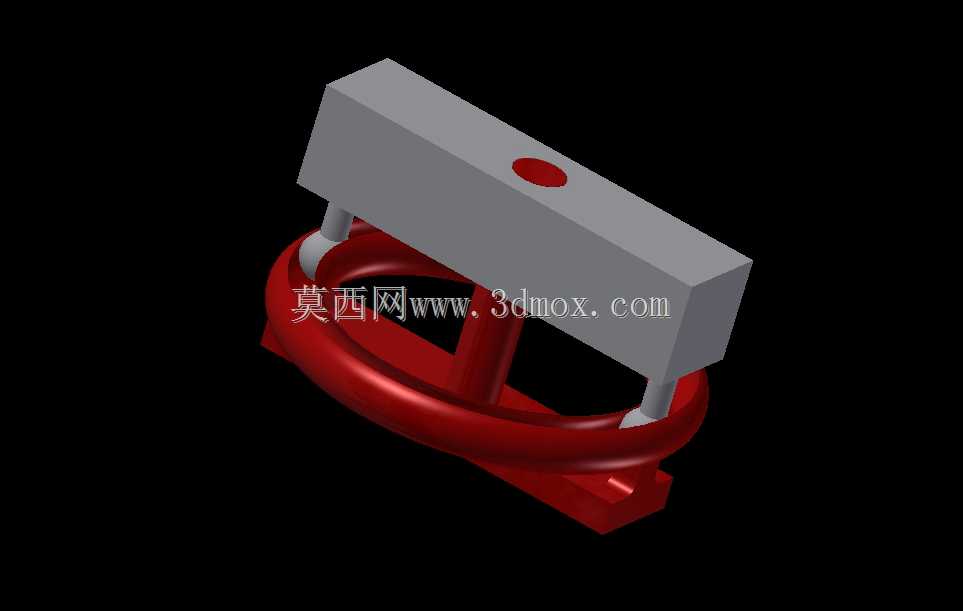

　　从安装边界来看，该铰链的上部矩形安装块用于与固定基座连接，下部环形铰接体的回转中心与上部安装块的定位基准保持严格同轴，环形体的弯曲半径适配纺纱钢领的配套尺寸，安装时不会与周边的钢丝圈运动路径、导纱钩组件产生空间干涉，支撑结构的伸出长度经过反复校核，既保证足够的支撑刚度，避免高速旋转时支撑端出现形变导致铰接间隙变化，又不会额外占用过多安装空间，适配现有多数环锭纺设备的安装位尺寸，无需对原有设备基座做二次改造即可直接替换安装。在结构细节处理上，环形铰接面的粗糙度做了针对性控制，既保证润滑脂能够稳定附着在接触面，又不会因粗糙度过大导致运转阻力升高，两个附着平台的连接面做了沉孔设计，用于安装紧固件时不会出现螺栓头突出平台表面的情况，

　　避免旋转过程中突出件勾挂纱线造成生产故障。实际投产验证中，该结构的铰链装配效率较传统结构提升60%以上，连续高速运转8000小时后的磨损量仅为传统结构的三分之一，润滑脂的加注周期从原来的1500小时延长至4000小时，大幅降低了设备运维的人工成本与停机时间，同时因为铰接间隙稳定，纺纱过程中的张力波动控制在更小范围内，成纱的条干CV值、毛羽指数均有明显改善。设计时还考虑了不同纺纱支数的适配性，通过调整环形体的截面尺寸与间隙大小，可以适配纯棉、化纤、混纺等不同原料的纺纱工艺要求，支撑结构的壁厚也根据载荷等级做了参数化预留，针对高速重载的纺纱工况可以适当增加壁厚提升刚度，针对轻载高速的细支纱工况可以适当减小壁厚降低运动惯量，进一步拓展了该结构的适用场景。
