水泥厂用变径接料方锥料斗钣金结构

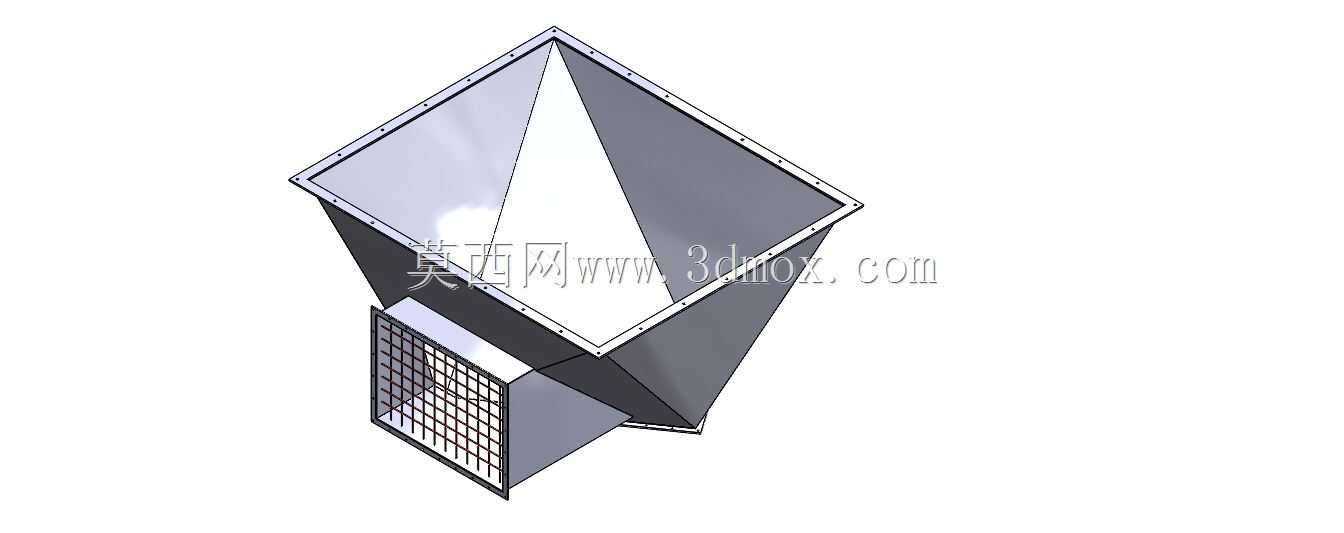

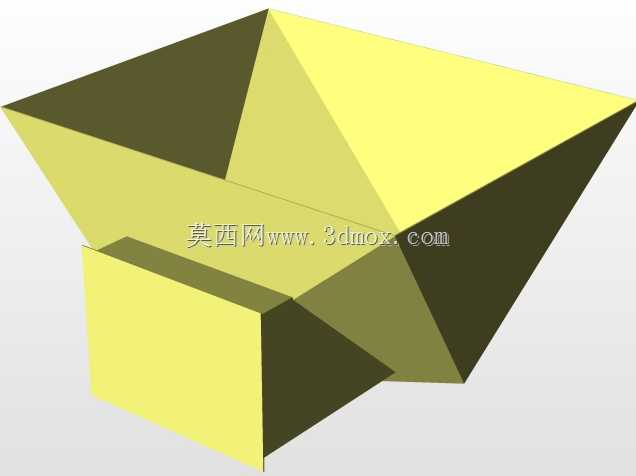

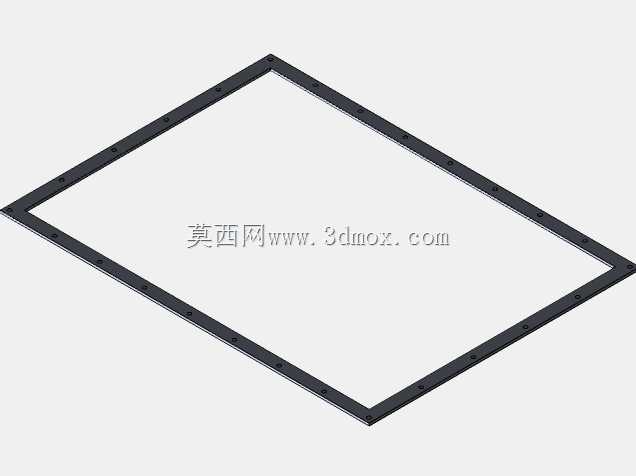

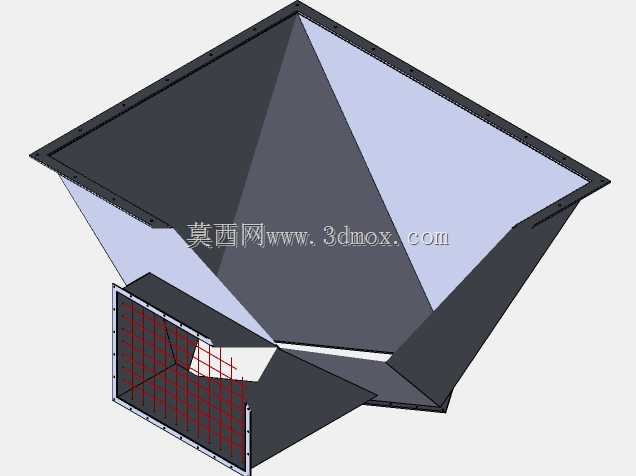

这款变径方锥接料结构，主要应用在水泥生产环节的物料中转工位，衔接上方方形出料溜管与下方带格栅的进料口，承担生料、熟料或者混合材的导流过渡作用，避免物料在转接过程中出现撒漏、积料堵卡的问题。从结构设计来看，整体采用天方地小方的偏心锥斗形态，上端口为标准方形法兰边，法兰面均匀排布螺栓安装孔，可直接与上游出料设备的法兰端面贴合密封，安装时需保证法兰面的平面度公差控制在1.5mm以内，避免密封不严出现粉尘外溢。锥段采用多块钣金板折弯拼焊成型，每块板的折弯角度都经过放样计算，保证拼接后锥面顺滑无凸起，减少物料流动的阻力，偏心设计是为了匹配现场上下接口的水平错位，不需要额外增加转接弯管，直接通过锥段的偏心角度实现物料流向的偏移，降低整个转接段的安装高度，适配现场紧凑的安装空间。下端口对接的格栅结构，采用等距排布的金属栅条焊接固定，主要作用是拦截物料中混入的大块杂物或者结块水泥，避免大块物料进入下游输送设备造成卡滞或者设备损坏，栅条的间距根据下游输送设备的通过粒径设定，既保证拦截效果，又不会影响正常物料的通过效率。整个结构的钣金壁厚根据输送物料的磨琢性选取，针对水泥物料的高磨蚀特性，板厚预留足够的磨损余量，焊接处采用连续满焊工艺，焊后打磨平整去除焊渣毛刺，避免长期受物料冲刷出现焊缝磨穿漏料的问题。安装边界方面，上法兰的外形尺寸需匹配上游设备的法兰孔位，下接口的尺寸与格栅的安装位完全契合，整体吊装时需保证锥段的倾斜角度大于物料的自然安息角，确保物料可以依靠自重顺利下滑，不会在锥壁出现粘料积料的情况，日常维护时仅需定期清理格栅上拦截的大块杂物，检查锥壁的磨损情况即可，结构整体无活动部件，运行可靠性高，适配水泥生产现场高粉尘、高磨蚀的恶劣工况，也可推广应用到其他粉体、颗粒物料的转接输送工位，根据不同物料的特性调整板厚、锥角和栅条间距即可快速适配不同的使用需求。
