工业级反渗透水处理集成装置结构设计

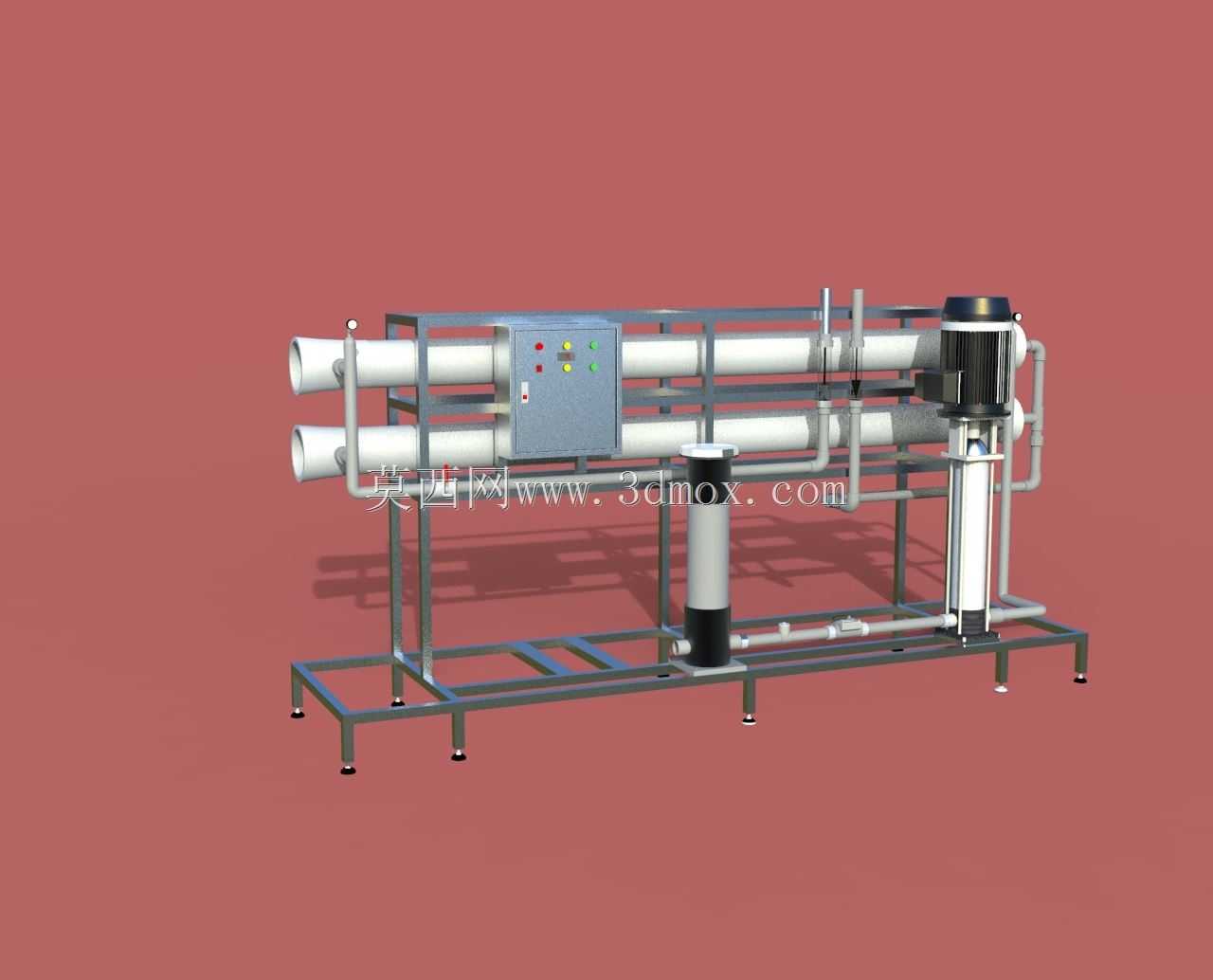

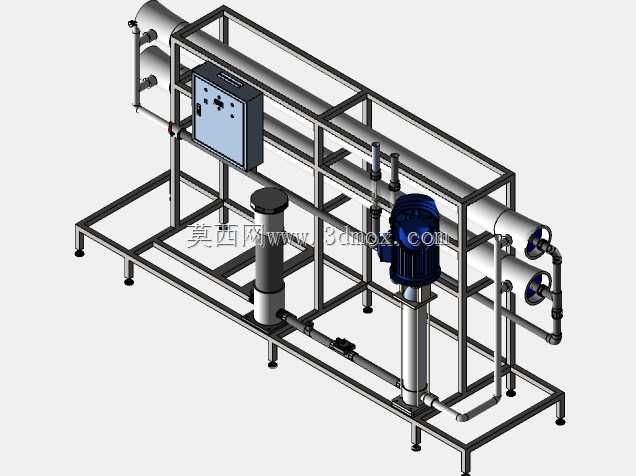

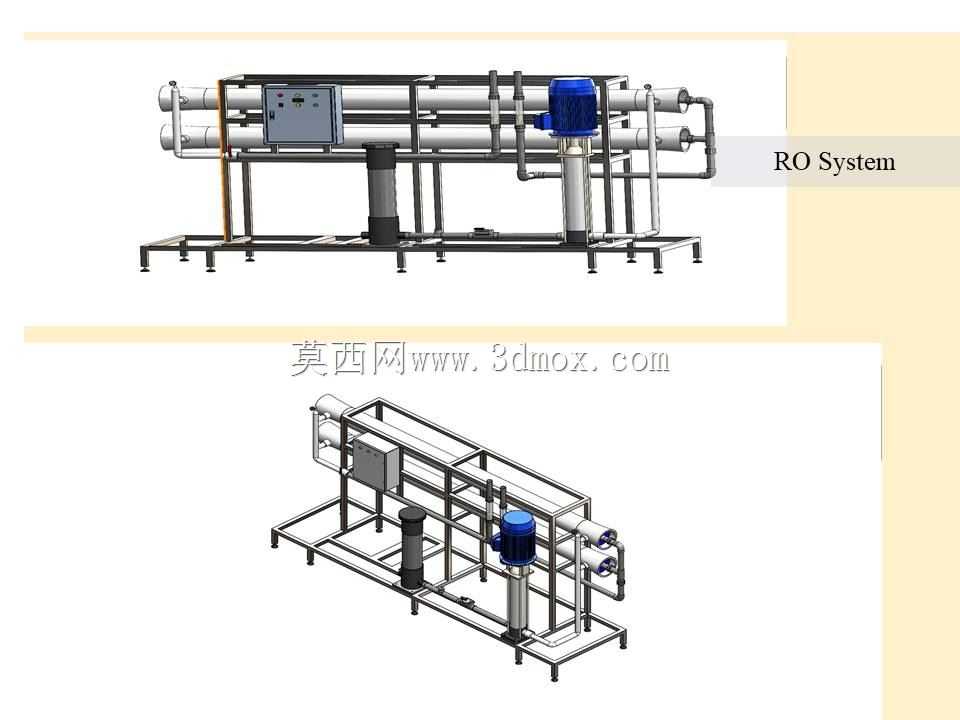

这套反渗透水处理集成装置，主要面向工业纯水制备、中水回用深度处理、饮用水净化等场景，在电子制造超纯水前置处理、食品加工用水净化、锅炉补给水除盐等工况中应用广泛，核心作用是通过反渗透膜的筛分效应，脱除水中的溶解盐类、胶体、有机物及微生物，产出符合工艺要求的净化水。整套装置采用撬装式集成设计思路，将预处理过滤单元、高压增压单元、反渗透膜组、电控单元、管路阀组全部整合在统一的方管焊接机架上，现场安装时仅需对接进出水口、排污口与供电接口即可投入使用，大幅减少现场施工的管路排布与设备对接工作量。机架采用碳钢方管焊接成型，底部配置可调式支撑脚，可根据现场地面平整度调整设备水平度，避免因地面倾斜导致的泵组运行振动、膜壳受力不均问题，机架整体做防腐喷塑处理，适配潮湿的水处理车间作业环境。高压泵采用立式多级离心泵结构，安装位置紧邻预处理过滤器出水口，缩短进水路径减少管路压损，泵体与机架之间加装减震垫，降低运行过程中的振动传递与噪音。反渗透膜组件采用水平并列排布方式安装在机架上层，膜壳端部预留充足的拆装空间，方便后期更换膜元件时无需拆解周边管路即可完成操作，膜组的进出水、浓水回流管路全部沿机架型材内侧排布，通过管卡固定在机架上，避免管路悬空产生的振动疲劳，管路转弯处采用大半径弯头，减少流体阻力与局部紊流。预处理过滤器布置在机架前端靠近进水侧的位置，可截留进水中的大颗粒杂质、悬浮物，保护高压泵与反渗透膜元件不受硬质颗粒划伤。电控箱采用壁挂式安装在机架侧方，操作面板朝向设备巡检通道，方便操作人员实时查看设备运行压力、流量参数，操作启停与冲洗程序，电控箱与各泵、阀、仪表的接线全部沿机架内部的走线槽排布，外观规整同时避免管线被管路渗漏的液体侵蚀。整套设备的安装边界充分考虑了车间常规通道宽度，设备整体宽度控制在常规厂房设备通道的通行要求内，高度适配常规车间的管线排布高度，不会与车间顶部的照明、消防管线产生干涉，设备两侧预留的检修空间可满足日常巡检、阀门操作、滤芯更换的作业需求，无需额外预留过大的安装场地。
