公路沿线拖曳起重用移动滑轮结构

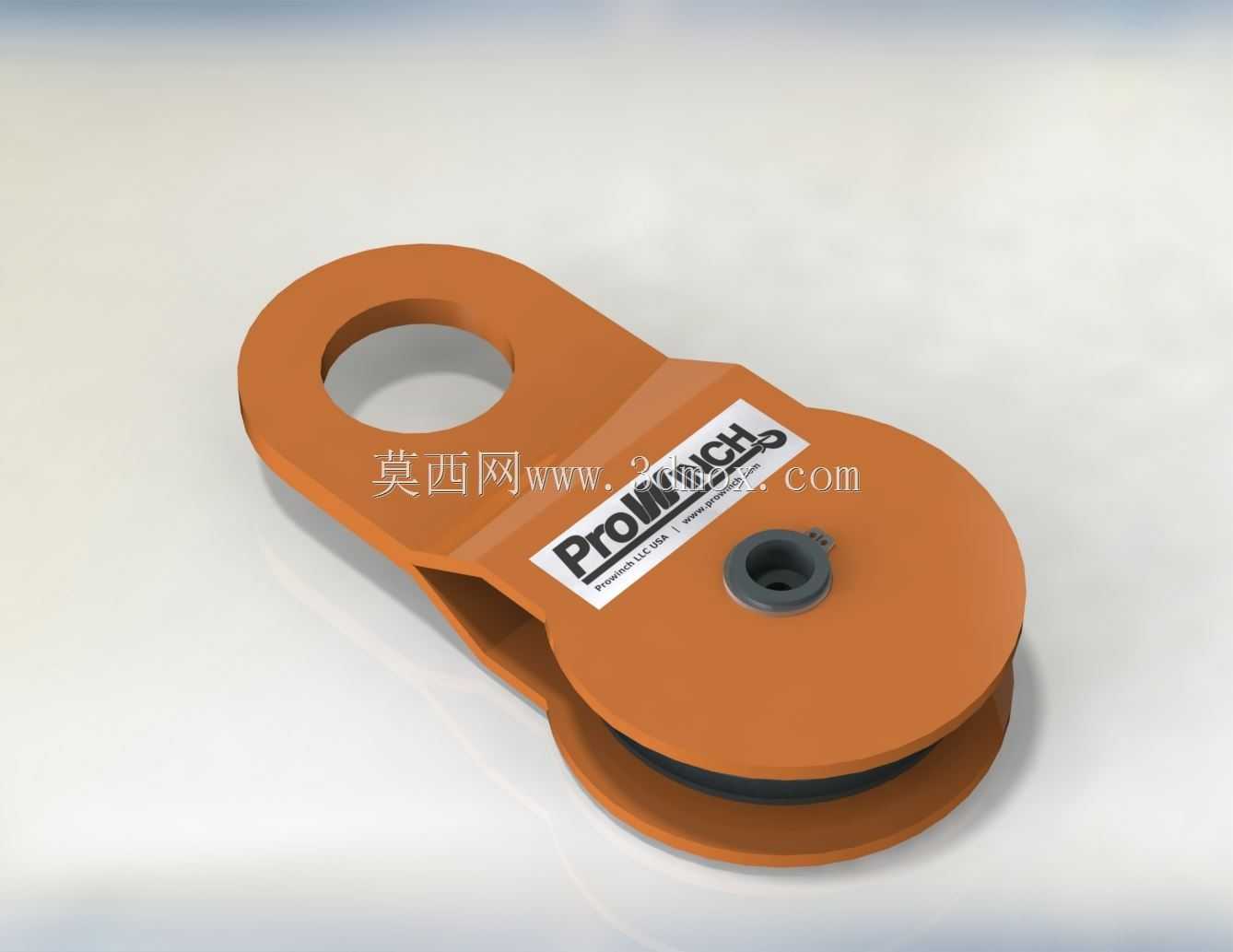

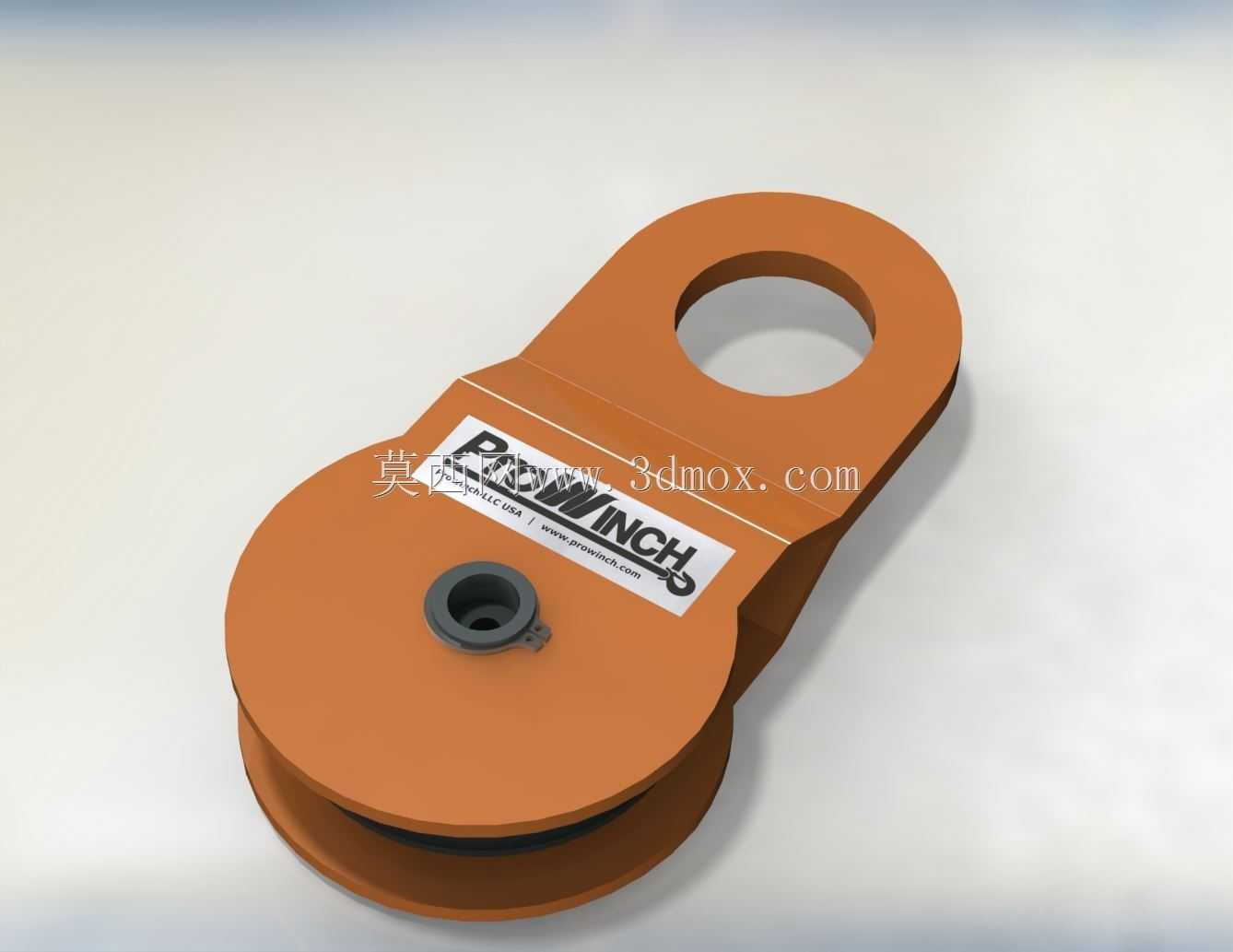

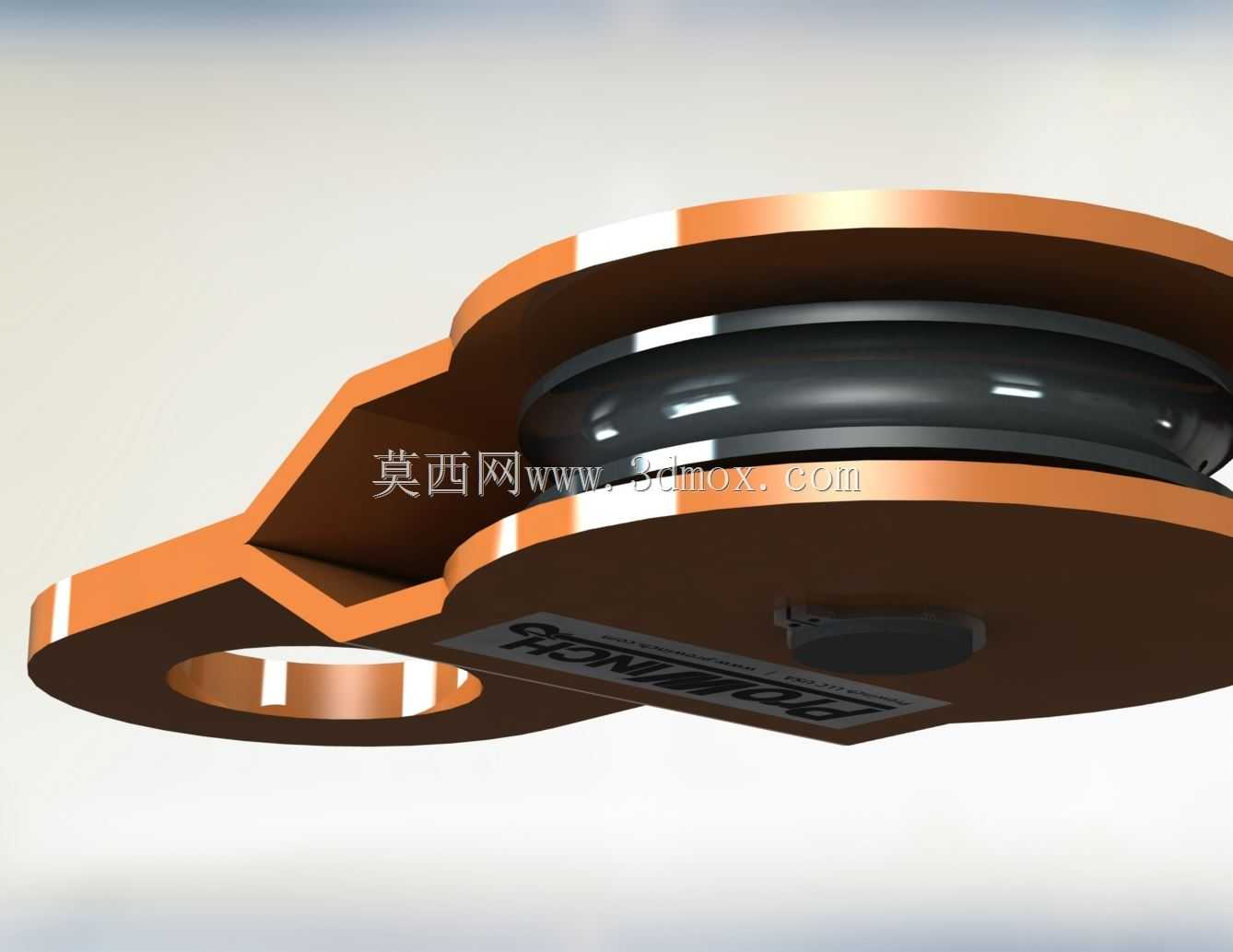

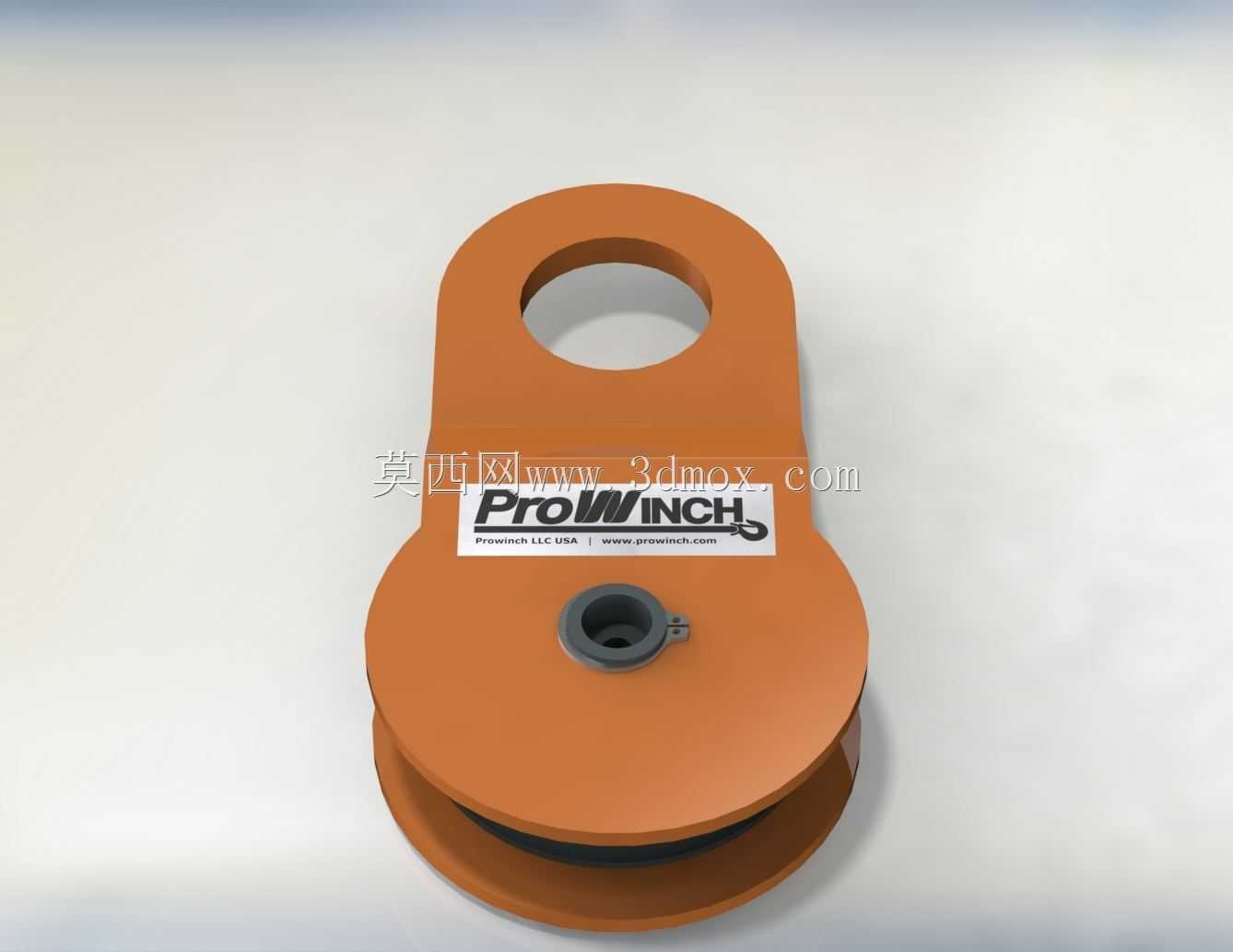

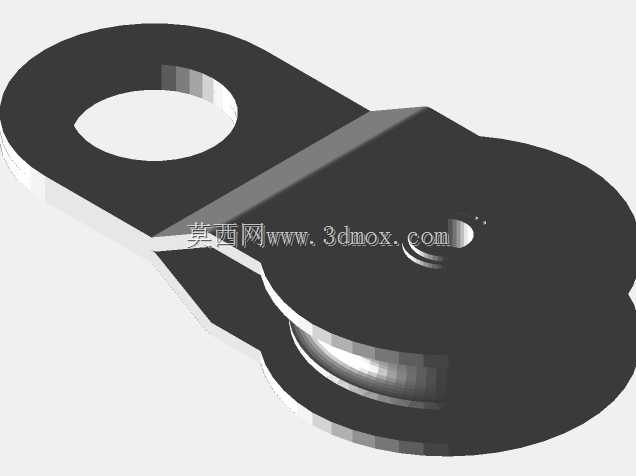

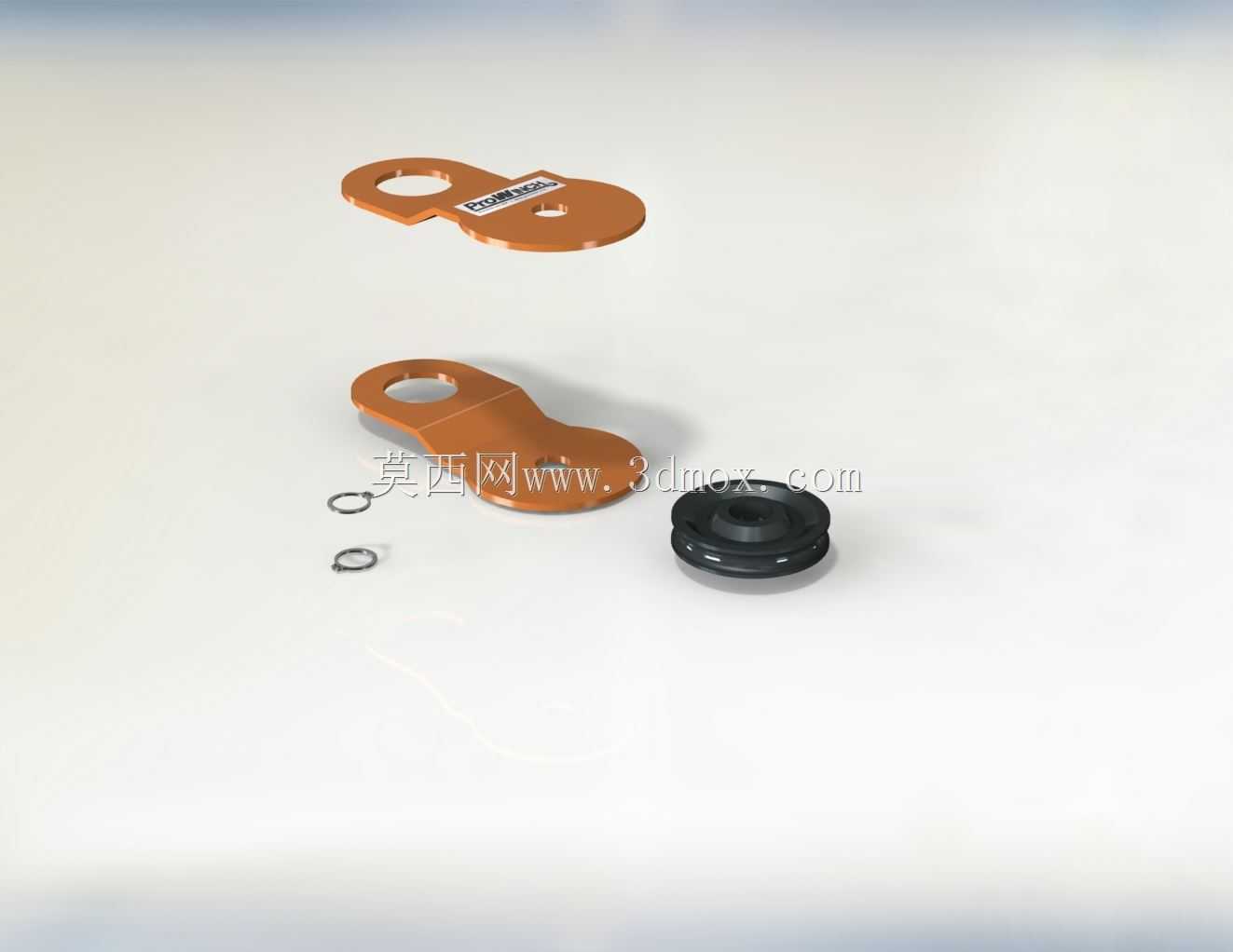

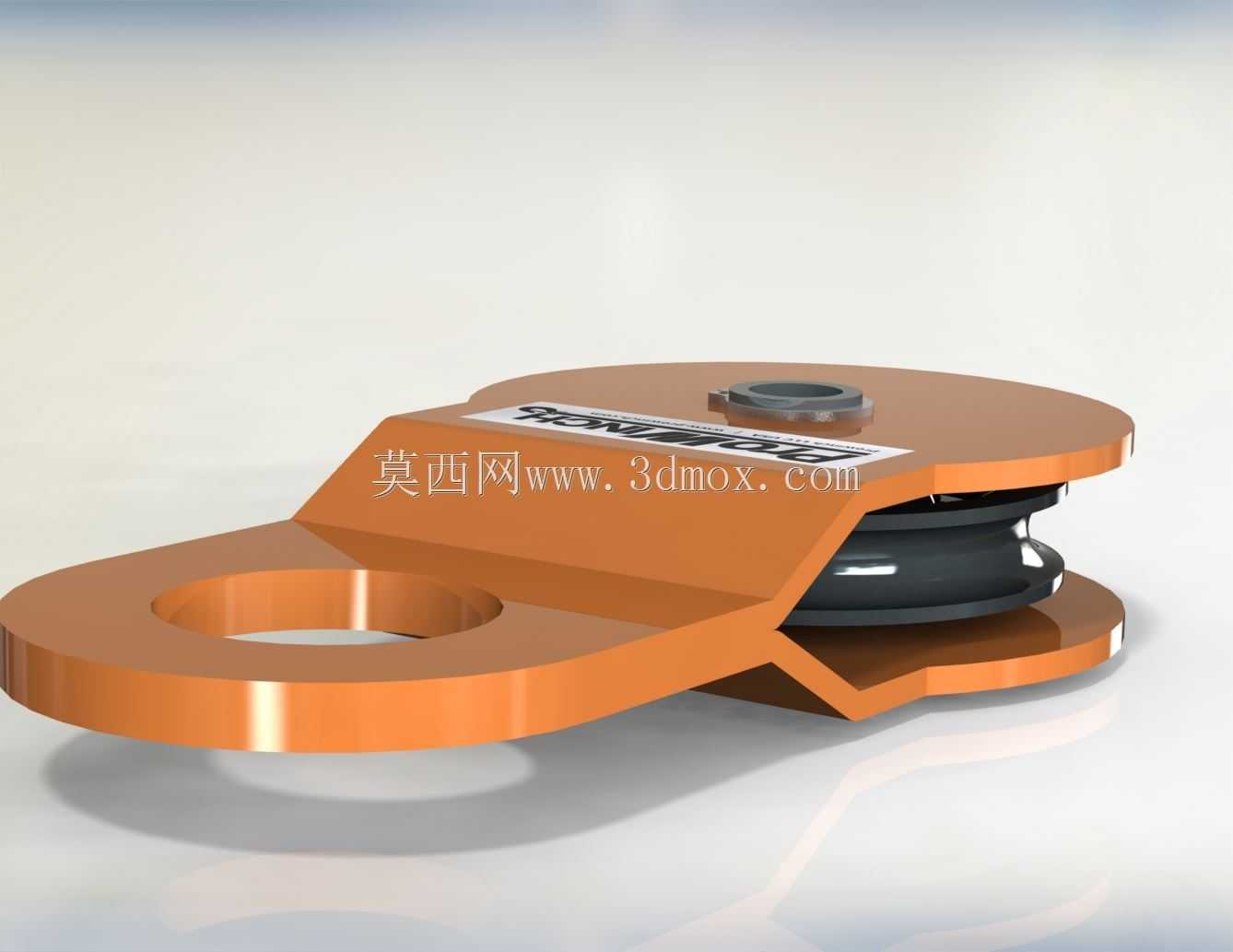

这类移动滑轮结构常应用在公路沿线的零散载荷拖移、轻型起重作业场景，适配野外无固定起重设备的作业环境，可配合拖车、小型牵引设备完成短距离的重物移位、吊装就位工作，尤其适合道路养护、沿线设施抢修时的零散物料转运作业，无需搭建复杂起重支架，依靠牵引设备的拉力即可实现载荷的转向与省力传递。从结构设计逻辑来看，该滑轮采用开放式轮槽结构，轮体边缘做了圆弧过渡处理，避免钢丝绳在偏角牵引时出现硬弯折磨损，轮轴部分采用贯穿式销轴固定，两侧设置限位挡边，防止钢丝绳在作业过程中从轮槽脱出，整体框架采用焊接式钢结构，受力部位做了加厚处理，可承受额定范围内的径向载荷与侧向冲击力。设计过程中优先考虑了野外作业的拆装便捷性，销轴端部采用开口销锁定结构，无需专用工具即可完成轮体的拆卸更换，适配现场快速维护的需求，框架上部预留了牵引挂接孔位，可直接与拖车的牵引钩、起重吊具连接，下部挂点可根据作业需求更换卸扣、吊环等不同连接件，适配不同规格的吊索具。安装边界方面，该滑轮整体结构紧凑，横向宽度控制在常规拖车侧方挂接的允许范围内，不会超出车辆通行的宽度界限，纵向长度适配牵引作业时的钢丝绳摆角范围，在钢丝绳与轮槽夹角不超过6度的工况下可稳定运行，轮体直径与钢丝绳直径的配比符合起重滑轮的设计规范，可有效降低钢丝绳的弯曲疲劳损耗。实际作业时，该滑轮可改变牵引方向，在拖车无法直接抵达载荷位置的场景下，通过滑轮转向将拖车的水平牵引力转化为斜向或垂直向的提升力，完成边坡物料吊运、护栏构件就位等作业，轮体的转动阻力经过优化，空载状态下可随钢丝绳牵引灵活转动，不会出现卡滞现象，框架底部做了耐磨处理，在地面临时放置时可抵抗砂石的磨损，延长结构使用寿命。针对野外作业的复杂工况，该结构未设置易损的精密部件，所有受力构件均采用常用工程材料制作，现场出现损伤时可快速替换同规格零件，无需返厂维修，适配公路沿线作业点分散、维护条件有限的实际情况，挂接部位的孔位做了倒角处理，避免挂接时对吊索具造成切割损伤，整体结构无突出尖锐棱角，降低作业过程中的磕碰风险。
