石油天然气行业25英尺桁架式火炬烟囱结构

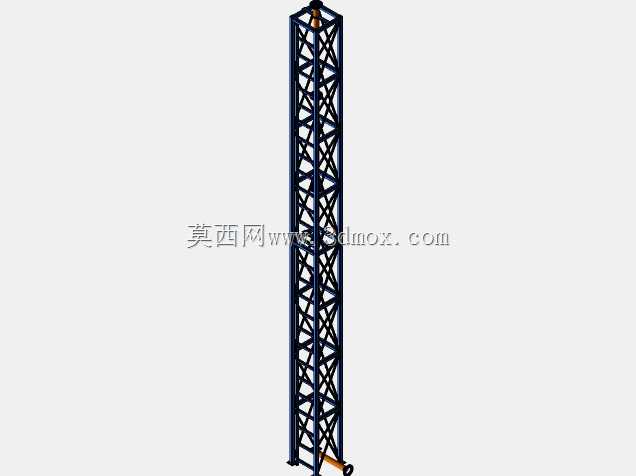

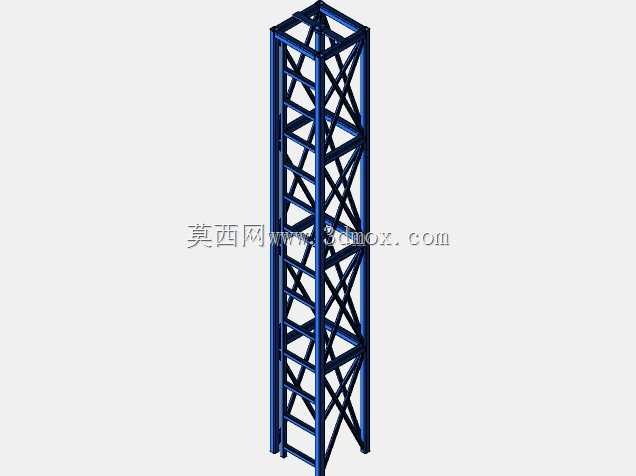

在陆上油气处理站场、海上采油平台的放空系统末端，火炬烟囱是处理可燃废气的核心安全设施，这套25英尺规格的桁架式火炬结构，主要针对中小型油气集输站的放空需求设计，区别于常见的自立式钢制烟囱，采用空间桁架支撑结构能在控制整体用钢量的前提下，有效抵抗站场区域的常年风载与偶发地震载荷，避免细长放空筒出现风致涡振引发的结构疲劳问题。整套结构的核心功能是将生产过程中泄压排出的可燃烃类气体引至高于站内操作面的安全高度完成燃烧，防止可燃气体在地面区域积聚引发爆炸风险，设计过程中首先锁定25英尺的总高度边界，确保放空口与站内操作平台、周边建构筑物的净距满足防火规范要求，顶部燃烧头位置预留了点火装置、长明灯的安装接口，支撑桁架采用等边角钢拼接成空间三角格构形式，每段格构的节间尺寸经过受力核算，既保证运输阶段可以拆分成长度不超过常规货运限值的分段单元，也能在现场安装时通过法兰快速拼接，不需要大型吊装设备长时间占位。结构底部采用地脚螺栓与混凝土基础连接，基础预埋板的开孔位置与桁架底脚的安装孔完全匹配，安装时需要先校验桁架的整体垂直度，避免倾斜导致顶部燃烧头的火焰扩散方向偏离设计区域，格构内部预留了爬梯与检修平台的安装位，方便后期运维人员抵达顶部完成点火装置的检修更换，放空筒体沿桁架中心轴线固定，每隔固定间距设置导向支撑，避免筒体在热胀冷缩或气流冲击下出现横向位移，筒体底部设置了凝液收集接口，可将放空过程中析出的重烃凝液导至站内凝液回收系统，防止凝液在筒体内积聚引发回火风险。不同于大排量火炬采用的塔架式重型结构，这套25英尺规格的结构更适配处理量较小的集输站点，整体迎风面积更小，桁架杆件的受力路径清晰，建模过程中所有杆件的连接节点都做了贴合实际焊接工艺的处理，没有出现脱离加工实际的理想化几何结构，安装边界上明确了基础顶面的标高要求、地脚螺栓的预埋深度与露出长度，现场施工时不需要额外做二次适配调整，就能完成整套结构的组装固定，实际投用后可在站场全生命周期内稳定承担放空废气的燃烧引导功能，即使在极端大风天气下，结构的顶端位移量也控制在规范允许的范围内，不会影响燃烧头的正常工作。
