卧式5000升储油罐体带支架结构设计

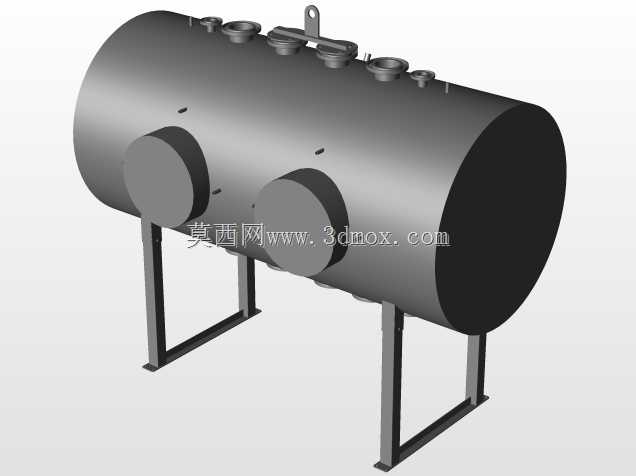

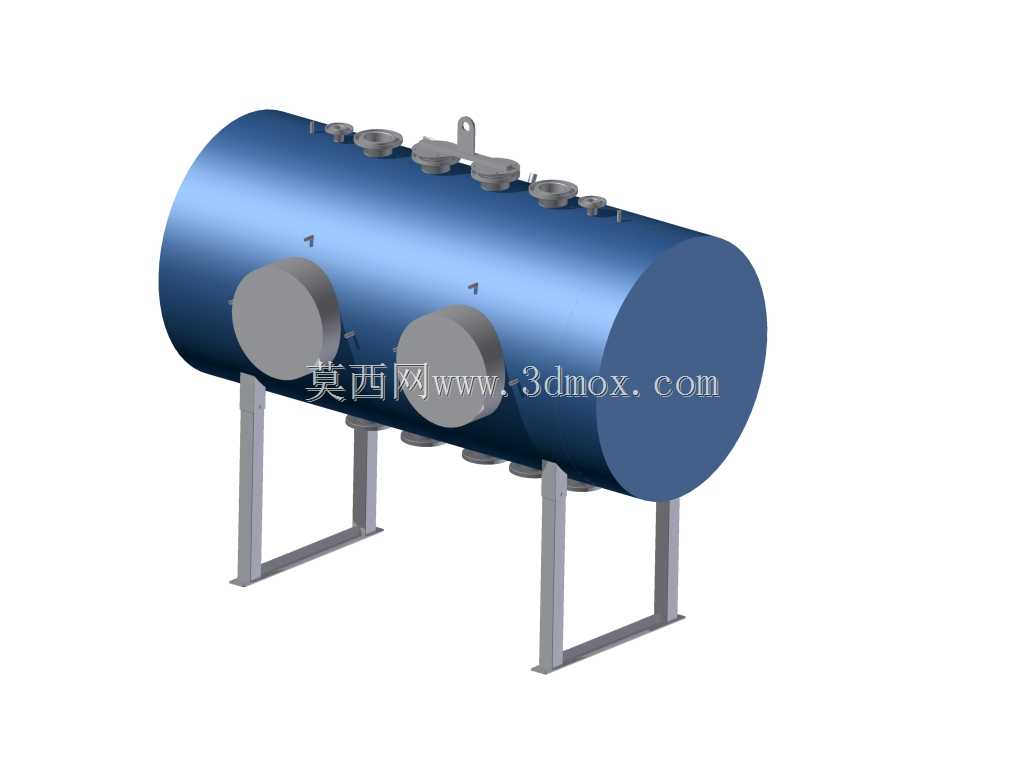

在野外燃油补给站点、厂区临时油料存储、工程作业现场油料中转等场景中，卧式储油罐体是应用频次极高的承压储液设备，本次呈现的5000升容积罐体结构，完全围绕实际落地使用的工况需求完成结构搭建。从安装边界来看，卧式布局的设计初衷是降低设备整体重心，相较于立式储罐，在野外非硬化铺装地面放置时，抗倾覆能力提升明显，配套的两支门型落地支架直接与罐体下部的弧形贴合面焊接固定，支架底部预留的平直安装边可通过膨胀螺栓与硬化混凝土地基固定，也可搭配枕木在临时作业点直接放置，无需复杂的预埋基础，适配快速部署的使用需求。罐体主体采用等径圆柱形筒体搭配两端标准椭圆封头的结构，这种结构组合在承压工况下的应力分布最为均匀，筒体壁厚取值可在满足0.6MPa常压储油承压要求的前提下，尽可能降低整体自重，减少材料冗余。筒体顶部沿轴向依次排布的多个接口，分别对应人孔检修口、呼吸阀接口、进油口、液位计安装口、备用工艺接口，不同口径的法兰接口直接按照常用管路标准设计，可直接对接市面上通用的输油管路、阀门及检测附件，无需二次改制接口尺寸。筒体侧面预留的两个大口径接口为出油口与排污口，位置分别设置在筒体轴线高度1/3处与筒体底部最低点，出油口的高度设置可避免沉积在罐底的杂质随输出燃油进入下游设备，排污口则可在定期清罐时完全排空罐内残留的积液与沉渣。从设计逻辑上看，整个罐体的所有焊缝位置均预留了足够的焊接操作空间，支架与筒体的连接位置特意避开了筒体的纵缝与环缝位置，避免焊接应力集中对罐体承压强度造成影响，顶部设置的吊耳结构可直接配合起重设备完成整体吊装转运，吊耳的焊接位置经过重心核算，吊装时罐体可保持水平状态，不会出现倾斜滑脱的风险。对于结构设计从业者而言，该模型的接口排布、支架支撑位置、附件布局都可作为常压卧式储液罐设计的参考蓝本，所有结构细节都对应实际生产加工的工艺要求，不存在无法落地的理想化设计，不管是做同容积罐体的改型设计，还是做油料补给系统的整体布局选型，都可以直接提取相关结构尺寸作为设计参考，省去从零开始搭建基础罐体结构的重复工作，也能规避新手设计时常出现的接口位置干涉、支撑点受力不合理、安装空间预留不足等常见问题。
