1/8英寸带刺隔板直通管道接头

　　在小型流体管路布设场景里，这类穿板式接头的使用频率相当高，不管是实验室小型气路搭建、医疗设备的冷却液回路排布，还是小型气动控制单元的管路跨板连接，都需要这类能实现板壁两侧管路连通的连接件。很多现场安装时会碰到箱体、设备面板需要走气走液的情况，普通直通接头没法固定在板壁上，容易出现管路拉扯移位、密封失效的问题，这款带刺隔板接头就是针对这类安装痛点设计的。

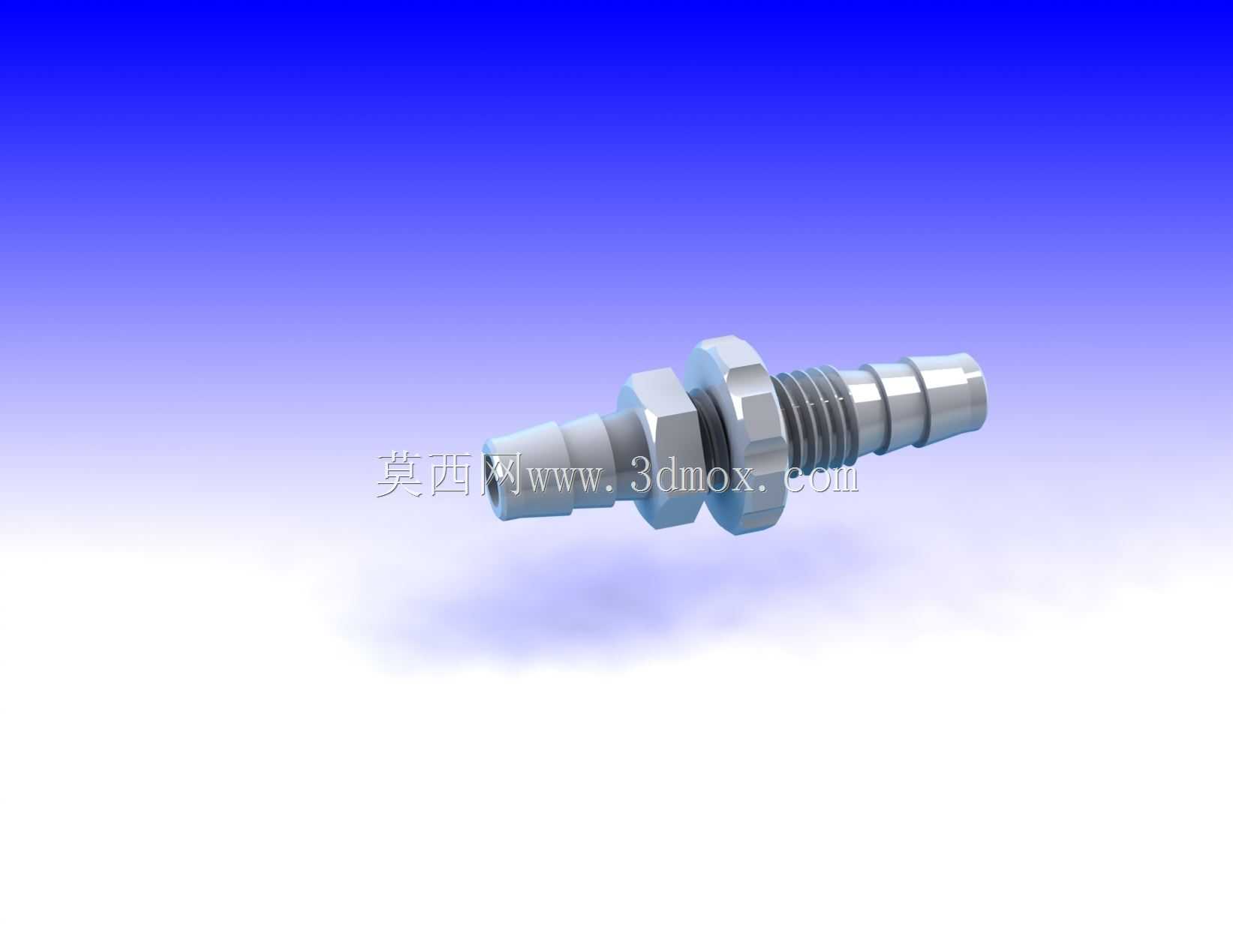

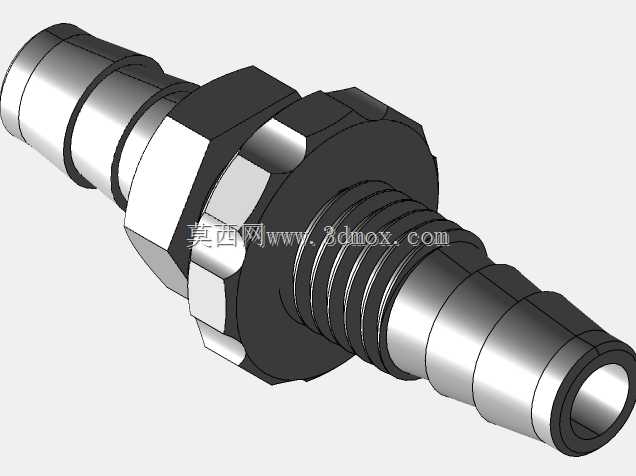

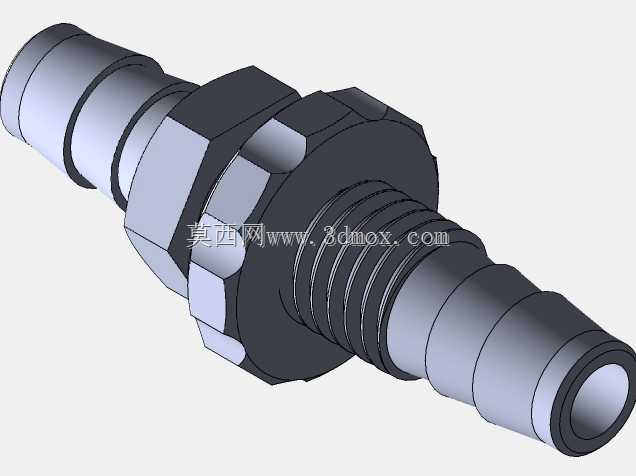

　　从结构上看，它采用两端带刺的宝塔式接口，适配内径1/8英寸的软性管路，比如常见的PU气管、硅胶软管、尼龙软管都能直接插接，刺状结构能在管路套接后形成倒扣拉力，即便管路内部带0.6-0.8MPa的工作压力，也不会出现管路脱开的问题，安装时不需要额外打胶，只要将管路推过刺状结构根部就能实现可靠密封，适合现场快速装配的作业场景。中间的外螺纹规格为1/4-28UNF美制细牙螺纹，穿过面板上预先加工好的适配安装孔后，搭配随附的锁紧螺母从面板另一侧拧紧，就能把接头牢牢固定在板壁上，安装时要注意面板的厚度适配范围，螺纹段的有效长度可以覆盖1-5mm厚度的板材，不管是薄钣金设备外壳还是厚一点的亚克力实验面板都能装稳。

　　设计建模的时候，首先要确认两端宝塔头的尺寸公差，刺状凸缘的外径要比适配软管内径大0.8-1.2mm，这个过盈量既能保证插接时不会太费力，又能保证足够的抱紧力；中间的六角限位台要和锁紧螺母对边尺寸匹配，方便安装时用扳手固定，避免拧紧螺母时接头跟转。还要注意螺纹和两端宝塔头的同轴度，要是同轴度偏差超过0.1mm，安装后管路会出现别劲的情况，长期使用容易在接头根部产生应力集中，导致管路折瘪或者接头开裂。另外，接头内部的流道要做等径设计，全程通径保持1/8英寸，不会出现通径缩口的问题，能减少流体经过时的压力损失，不管是走压缩空气还是低压液体，都能保证流量稳定。

　　实际选型使用时，要注意安装孔的加工尺寸，比螺纹大径大0.2-0.3mm即可，间隙太大容易导致接头安装后歪斜，影响密封效果；如果是用于有一定腐蚀性的流体场景，可以根据介质特性选择对应材质的接头加工件，建模时的结构尺寸可以直接用于机加工或者3D打印打样验证，不需要再反复调整安装边界尺寸，能节省前期设计选型的反复测绘时间。
