带法兰盘结构的90度弯管接头

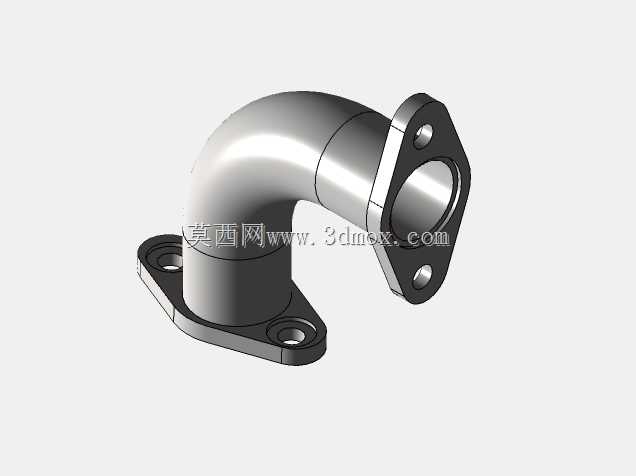

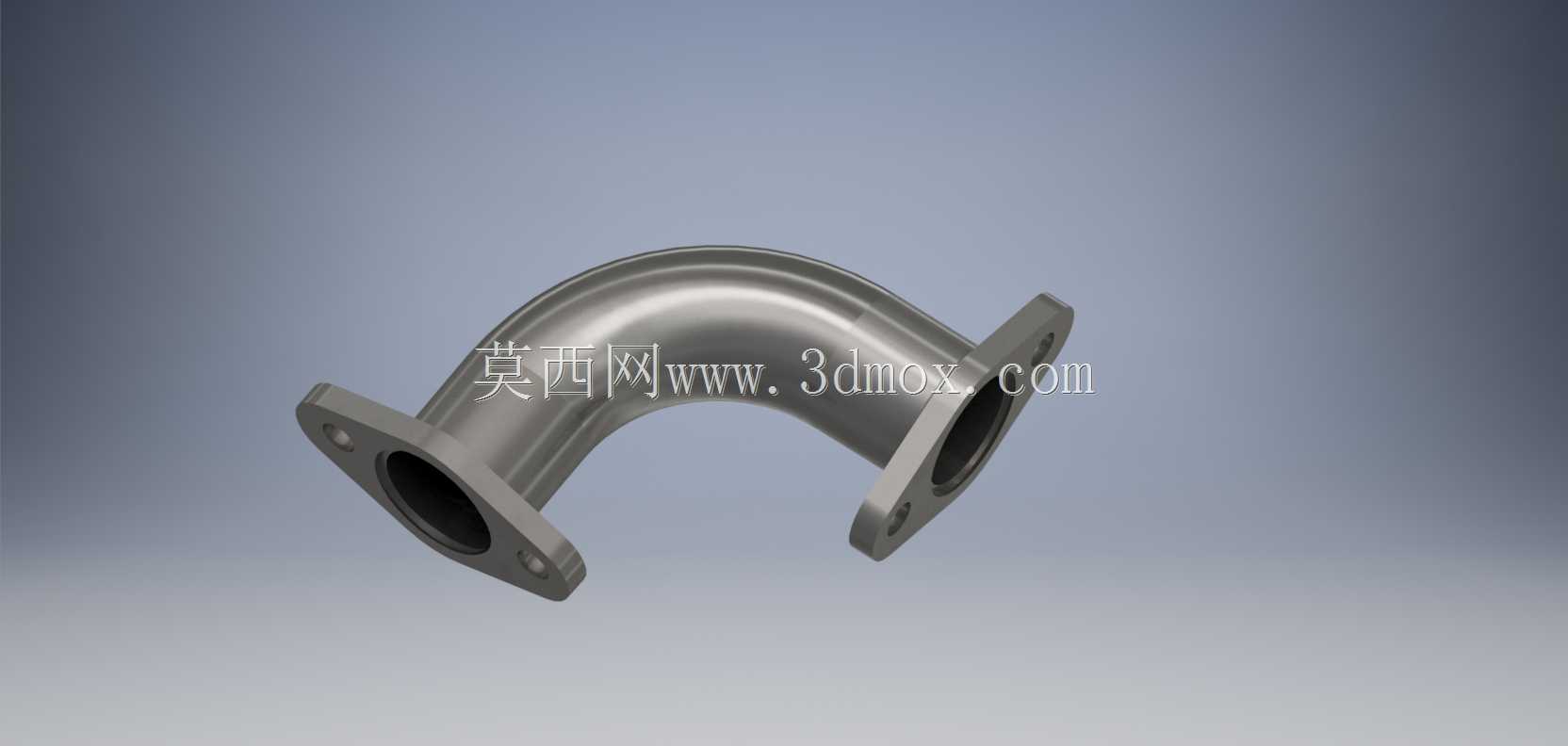

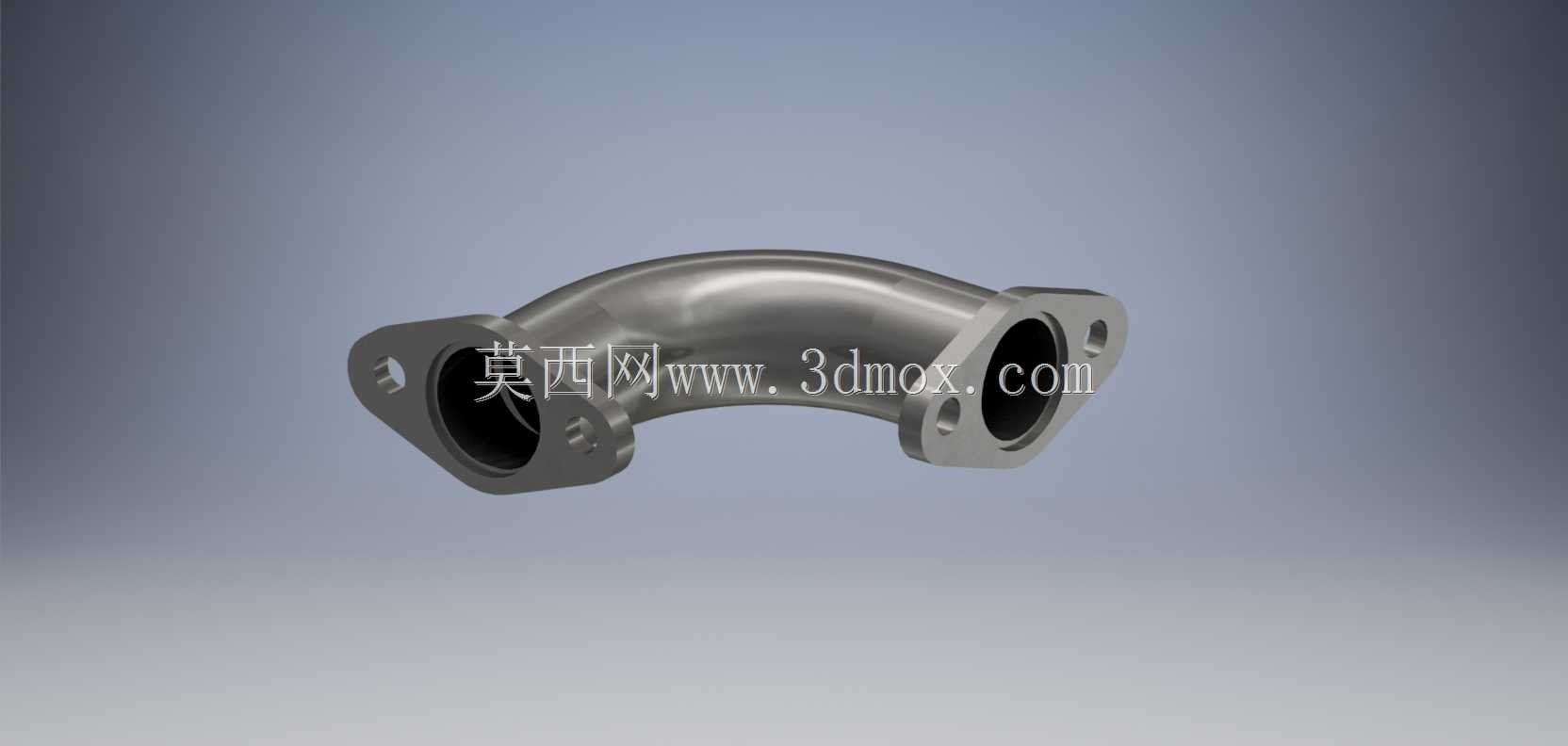

这类带双侧法兰的90度弯管接头，在流体输送管路系统中承担着管路转向衔接的核心作用，常见于工业给排水、暖通循环、低压气体输送、小型化工介质输送等场景，用来在管路需要垂直转向的位置完成两段同规格管路的刚性连接，相比焊接式弯头，法兰连接的结构无需现场施焊，后期拆装检修管路、清理管内积垢时操作效率更高，也能避免焊接应力带来的管路变形隐患。从结构设计逻辑来看，两端的法兰盘采用对称式菱形安装面，相比圆形法兰在小通径管路场景下更节省安装空间，每个法兰盘上预留两个对称布置的螺栓过孔，安装时只需穿入两组螺栓配合螺母锁紧，就能实现接头与两端管路法兰的压紧密封，法兰密封面为平面结构，适配橡胶石棉垫、四氟垫等常规密封垫片，能满足常规低压工况下的密封要求。弯管部分采用等通径圆弧过渡结构，弯曲半径符合管路流体阻力设计规范，内壁光滑无突变台阶，能减少介质转向时的局部压损，避免介质在弯管处形成涡流造成的管路振动或杂质沉积。建模过程中需要重点管控的尺寸边界包括两端法兰的端面平行度公差，避免安装时出现密封面贴合不严导致的泄漏问题；法兰螺栓孔的中心距需要与对接管路的法兰孔位完全匹配，防止现场安装时出现孔位错位无法穿装螺栓的情况；弯管部分的壁厚要均匀一致，避免局部壁厚过薄导致承压能力不足，同时要控制弯管段的圆度公差，防止通径局部缩窄影响介质流通效率。实际选型应用时，需要结合管路的公称通径、工作压力、输送介质特性匹配对应的接头材质与密封垫片，这类法兰弯头在紧凑型管路布局中优势明显，尤其是在设备内部管路排布空间有限的场景，菱形法兰的结构能减少安装操作所需的扳手空间，降低管路布局的整体占用体积。
