Emmeti1/2英寸角式黄铜安全阀结构

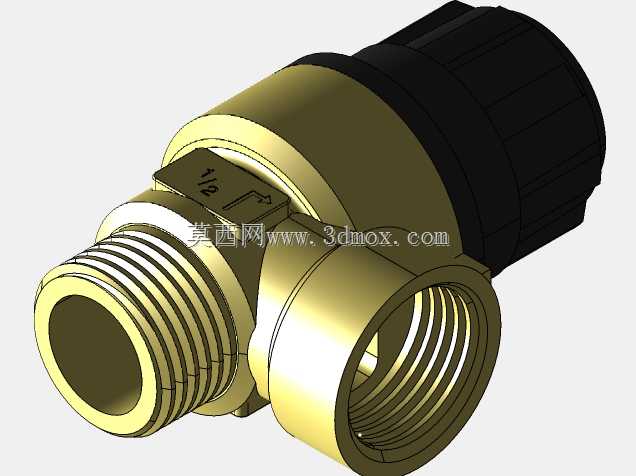

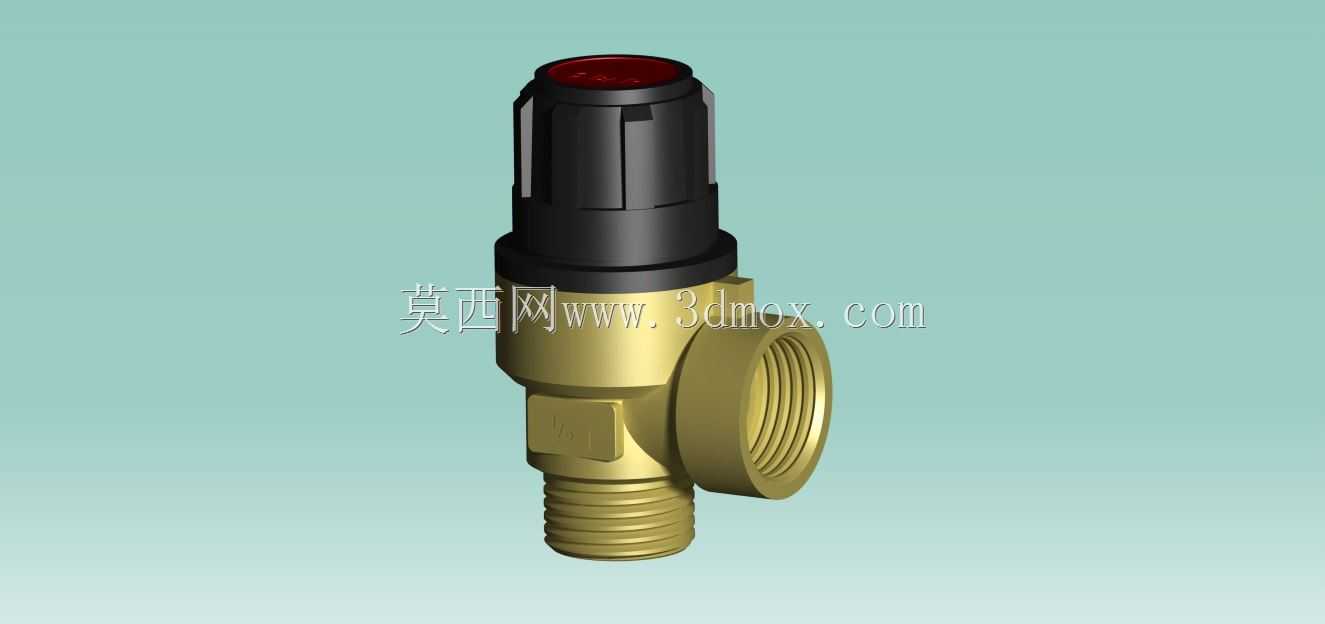

这款角式结构的黄铜安全阀，主要面向民用给排水、小型承压水暖系统、家用壁挂炉配套、太阳能热水管路等场景做超压泄放保护，日常安装在承压管路的支路位置，当管路内部介质压力超过设定阈值时，阀瓣自动开启泄放多余压力，待压力回落至安全区间后自动复位密封，避免管路、储水罐体因超压出现爆裂、渗漏等故障。从结构设计来看，阀体采用铅黄铜热锻成型后机加工，流道为90度角式布局，进水端为外螺纹直连结构，出水端为内螺纹侧向接口，这种布局能在紧凑的安装空间内完成管路接驳，不需要额外加装弯头转接，能有效减少管路接头数量，降低渗漏风险。顶部的调节旋帽采用高强度工程塑料材质，表面做防滑棱处理，出厂时已完成压力标定并做锁止设计，现场安装时不允许随意旋动调整，避免泄放压力偏移导致保护失效。密封副采用软质密封搭配金属导向结构，阀瓣导向段与阀体内腔做小间隙配合，保证启闭过程中阀瓣不会出现偏卡，泄放动作响应灵敏，复位后密封可靠无滴漏。从安装边界来看，该阀公称通径为1/2英寸，进水端外螺纹符合常规管螺纹标准，出水端内螺纹同规格，整体轴向安装高度控制在紧凑区间，侧向接口的中心距与进水端轴线的偏移量适配常规家装管路的安装间距，安装时不需要对周边管路做大幅度改动，可直接替换同规格同压力等级的同类安全阀。建模过程中还原了阀体表面的锻压纹理、螺纹的完整牙型、顶部旋帽的防滑细节以及侧面的品牌标识区域，各部件的装配间隙按照实际产品的配合公差做还原，可直接用于水暖系统的装配干涉检查、管路布局模拟，也可作为阀门类产品结构设计的参考样本，帮助设计人员快速掌握角式安全阀的内部结构布局与外部安装尺寸逻辑，在做配套管路设计时能准确预留安装空间，避免出现装配干涉、操作空间不足的问题。
