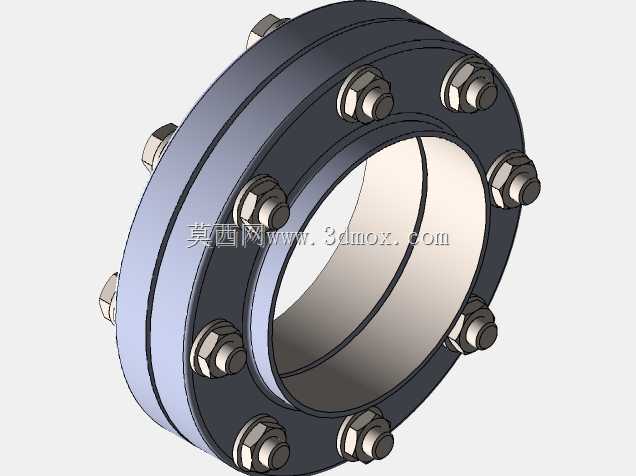

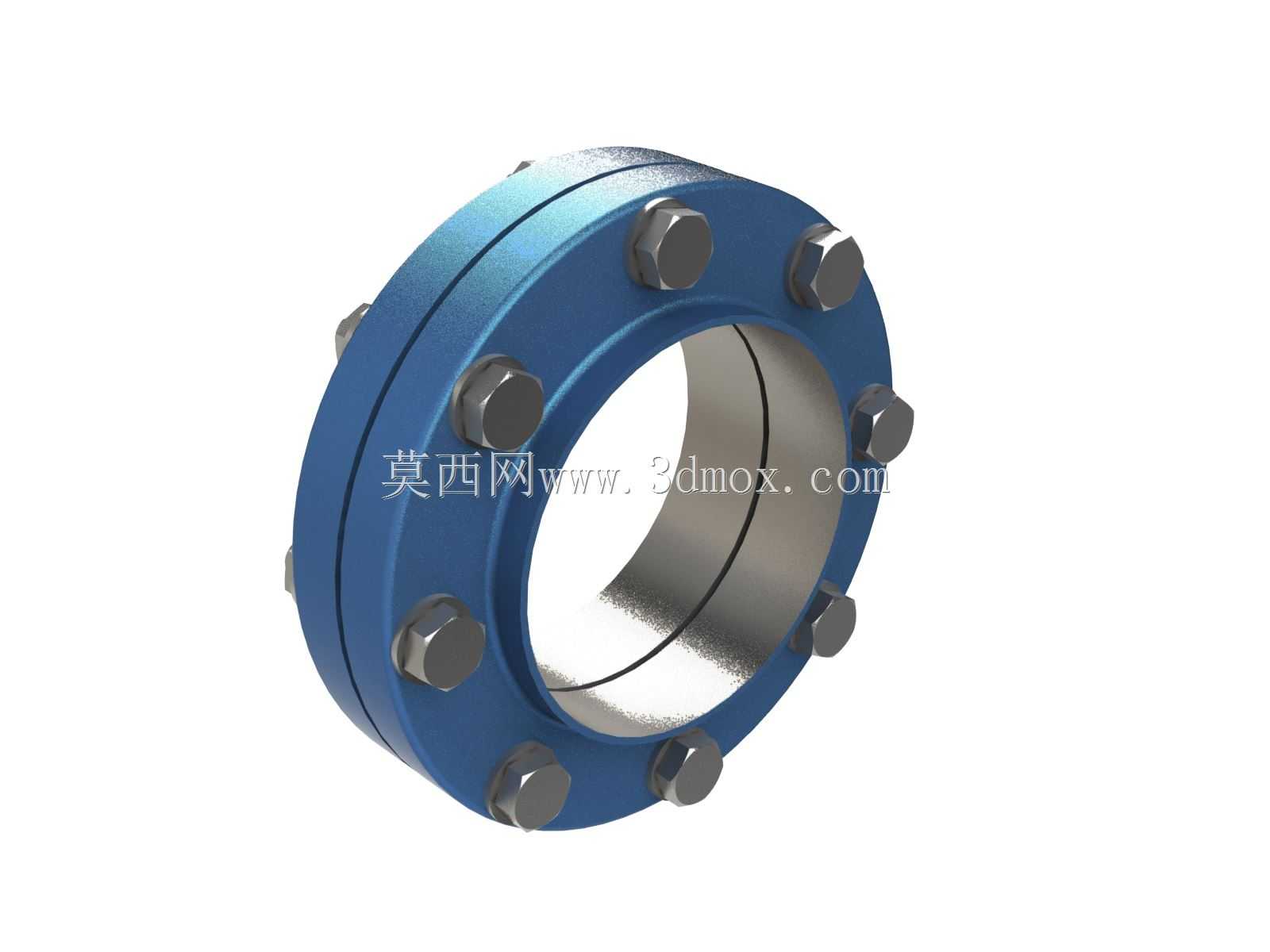

DN100规格DIN标准卫生级法兰连接构件

这款DN100规格的法兰连接构件，适配符合DIN 11866 A系列、DIN EN 10357 A系列的卫生级管路，对应旧标DIN 11850管道体系，连接执行标准为DIN 11853-2，在食品加工、液压流体输送等对管路卫生性、连接密封性有较高要求的场景中应用广泛。从实际工程选型角度看，这类法兰区别于普通工业法兰的核心点，在于其密封面的加工精度与连接结构的无卫生死角设计，能够避免输送介质在连接位置残留，满足食品生产场景的CIP清洗要求，同时在液压系统的中低压管路中，也能依靠周向均匀布置的螺栓预紧力，保证管路在压力波动工况下的密封可靠性。

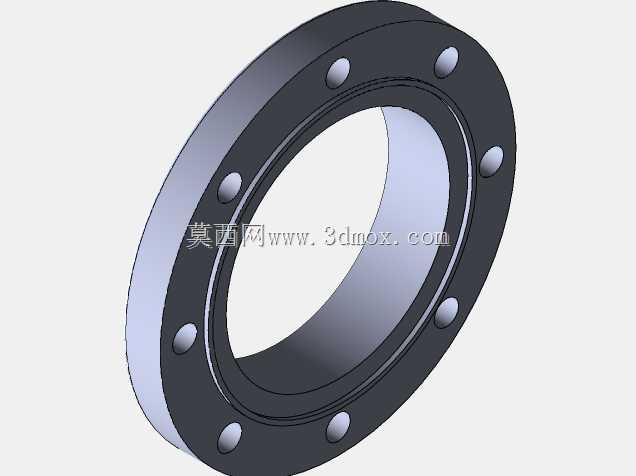

设计层面，该构件采用对开式夹装结构，主体为环形法兰本体，周向均匀分布多组螺栓连接位，安装时无需对管路端部进行复杂的翻边或焊接处理，只需将两半法兰卡在配套管道的定位凸台上，通过对角逐步拧紧周向螺栓，即可实现两段管道的刚性对接与密封，这种结构大幅降低了现场安装的操作难度，尤其适合管路改造、现场不具备焊接作业条件的安装场景。需要注意的是，安装过程中需严格控制各螺栓的预紧力矩偏差，避免法兰偏斜导致密封面受力不均，引发介质渗漏问题。

从安装边界来看，该法兰公称通径为DN100，适配对应外径的卫生级钢管，法兰整体外径、螺栓孔分布圆直径均严格遵循对应DIN标准的尺寸要求，安装时需预留足够的螺栓操作空间，尤其是周向螺栓的拧紧作业空间，避免因空间不足导致力矩无法达到设计要求。在食品加工生产线的物料输送管路中，这类法兰常配合卫生级密封垫片使用，能够耐受常规的酸碱清洗介质腐蚀，同时连接结构不会出现物料积存的缝隙，避免生产过程中出现微生物滋生的风险；在液压系统的回油、中低压供油管路中，该法兰的刚性连接结构可有效吸收管路运行过程中的小幅振动，降低管路接头松动的概率，提升液压系统运行的稳定性。建模过程中，对法兰本体的螺栓孔位置度、密封面的平面度都做了符合工程实际的公差预留，能够直接用于工程选型的装配校核，也可作为管路系统三维布线的标准构件使用，帮助设计人员在方案阶段就完成安装空间的校验，避免后期现场安装出现干涉问题。
