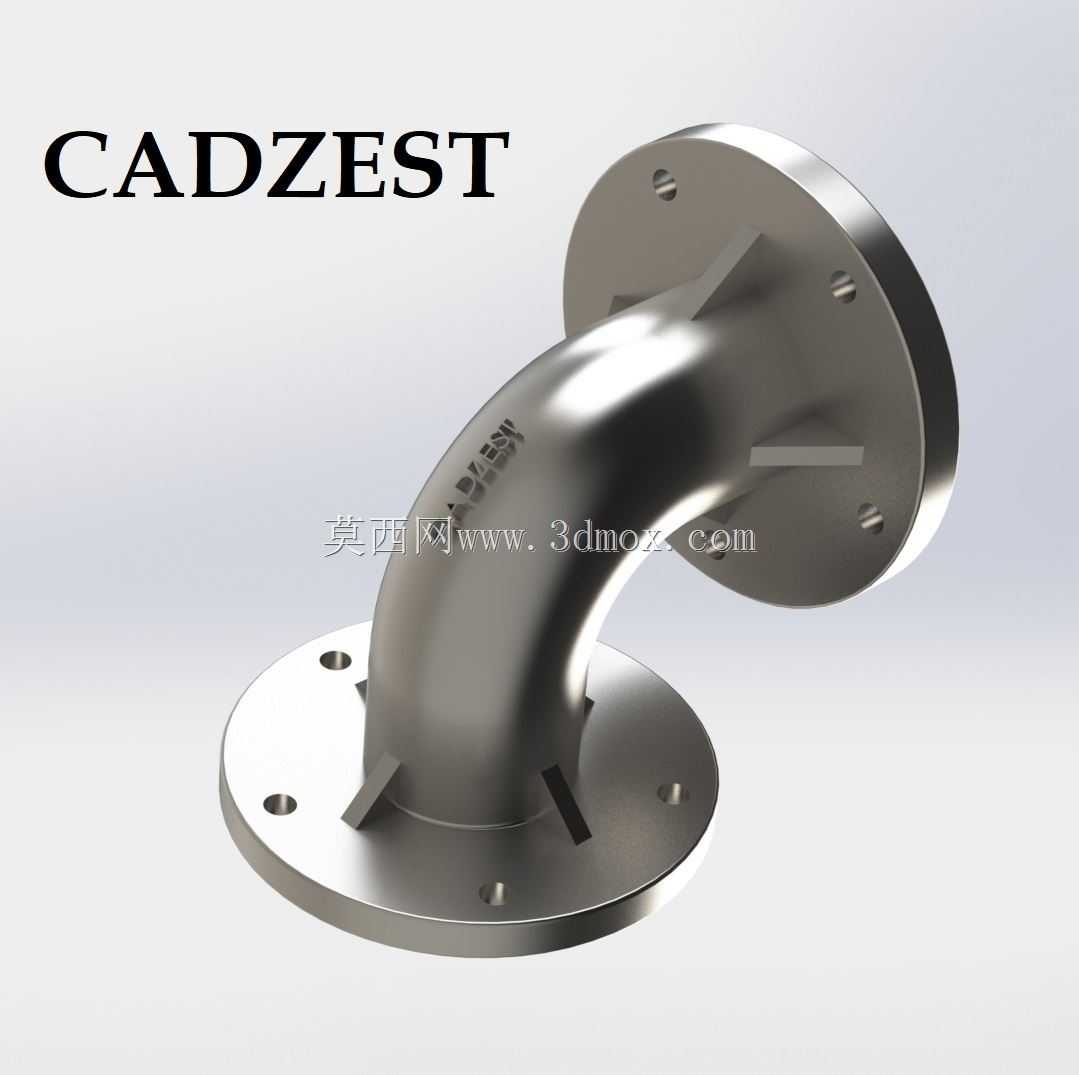

带法兰连接结构的90度金属弯管构件

这类带双法兰结构的90度弯管，是工业管路系统里用来改变介质输送方向的核心连接件，在化工流体输送、市政给排水、暖通空调循环、工业设备气路布设等场景都有广泛应用，相比螺纹连接或者焊接连接的弯头，法兰式结构的优势在于安装拆卸便捷，后期管路维护、局部构件更换时不需要大面积破坏原有管路，只需要松开法兰紧固螺栓就能完成拆装作业。

从实际使用需求出发，这款弯管的设计首先考虑了管路对接的同轴度要求，两端法兰的密封面保持严格的垂直角度，避免安装后出现管路错位、密封垫受压不均导致的泄漏问题；法兰盘上的螺栓孔采用均匀圆周排布，适配对应公称通径的标准法兰安装尺寸，现场安装时不需要额外打孔改制，能直接匹配同规格的管道、阀门或者设备接口。弯管的弯曲段采用平滑圆弧过渡，没有直角折角结构，能有效降低介质在转向位置的流动阻力，减少输送过程中的压力损失，同时避免流体长期冲刷直角位置造成的局部磨损，延长构件的整体使用寿命。

在结构细节上，弯管和法兰连接的位置增设了三角加强筋，因为管路输送带压介质时，弯管位置会受到介质冲击产生的侧向推力，长期运行下容易出现焊缝开裂或者法兰变形的问题，加强筋的设置能大幅提升连接位置的结构强度，承受更高的管路工作压力。设计过程中需要严格控制弯管的弯曲半径，既要保证介质流动顺畅，也要控制整体安装占用空间，避免弯曲半径过大导致构件在紧凑的设备布局里出现安装干涉；两端法兰的端面平面度、螺栓孔的位置度都需要符合管路安装的公差要求，保证现场对接时能顺利穿入紧固螺栓，密封面能完全贴合密封垫片。

安装边界方面，需要预留足够的法兰螺栓操作空间，保证扳手能正常完成螺栓的紧固作业，同时弯管的弯曲段外侧要预留一定的安装间隙，避免和周边的管线、设备构件产生碰撞；对于有保温需求的管路场景，设计时也提前考虑了保温层的包覆厚度，弯管的外轮廓尺寸预留了足够的保温作业空间，不需要后期额外调整管路布局。这类弯管构件的建模过程，需要先确定管路的公称通径、工作压力等级，匹配对应的法兰标准参数，再通过扫描特征完成弯管主体的建模，最后添加法兰盘、加强筋、螺栓孔等细节结构，建模时要注意壁厚的均匀性，避免局部壁厚过薄影响承压能力，或者壁厚过厚造成材料浪费、构件重量过大增加安装负载。
