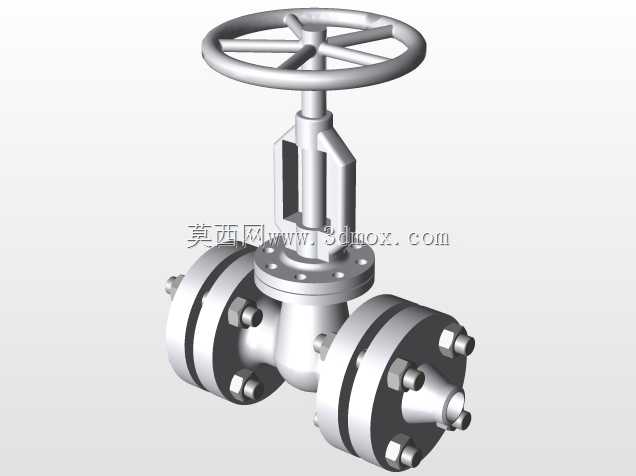

DN50PN10法兰连接手动明杆闸阀结构

这款手动闸阀主要应用于石化、给排水、热力输送等行业的中低压工业管路中，作为管路通断控制的核心截断元件，适配公称通径DN50、公称压力PN10的管路工况，安装时通过两端法兰与管路法兰对接，依靠螺栓穿接法兰孔完成紧固，法兰密封面可适配常规石棉橡胶垫、金属缠绕垫等密封件，满足不同输送介质的密封要求。

从功能特性来看，该闸阀采用明杆结构设计，阀杆随手轮转动做升降运动，操作人员可直观通过阀杆伸出高度判断阀门的启闭状态，避免误操作；闸板为平行式双闸板结构，启闭过程中闸板沿阀座密封面做垂直升降运动，介质流动方向不受限制，全开状态下介质流道直通，流阻系数远小于截止阀类产品，适合长期保持全开或全关的管路工况，不建议用作节流调节，避免高速介质冲蚀闸板密封面造成内漏。

设计过程中优先考虑了操作力矩与密封可靠性的平衡，手轮采用轮辐式结构，直径匹配PN10压力下的启闭力矩需求，无需额外加装加力杆即可完成单人操作；阀杆与阀盖之间采用填料函密封结构，预留了填料压盖的调节余量，长期使用出现填料磨损外漏时，可在带压状态下均匀拧紧压盖螺栓完成密封补偿，无需停机拆解阀门。中法兰连接采用螺栓均布布局，保证阀盖与阀体之间的密封面压力均匀，避免局部应力不均造成的外漏风险。

安装边界方面，该阀门两端法兰的螺栓孔中心距、法兰厚度、密封面尺寸均匹配对应压力等级的法兰标准，手轮顶部距管路中心的高度尺寸满足常规管路安装的操作空间要求，阀杆升降行程范围内无结构干涉，安装时需预留足够的上部空间满足阀杆全开时的伸出长度，同时手轮操作侧需预留不小于300mm的操作空间，方便日常启闭操作与后期维护。阀体流道为等径直筒结构，与管路通径一致，不会造成管路通径缩径，避免介质在阀腔内形成涡流造成压损或介质沉积，适合输送水、蒸汽、油品等无强腐蚀性的常规工业介质。
