丹佛斯TS2型热力恒温膨胀阀结构设计

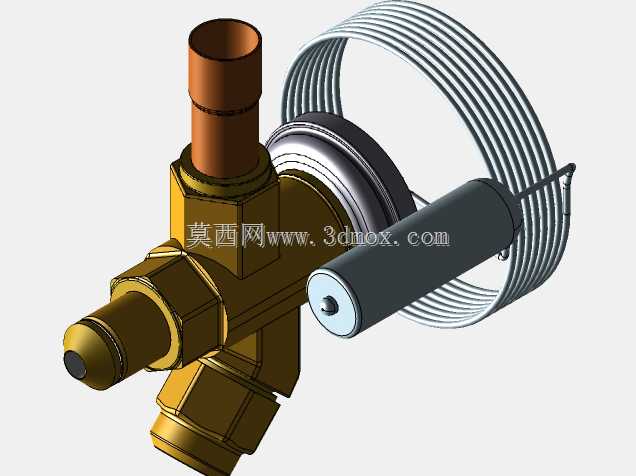

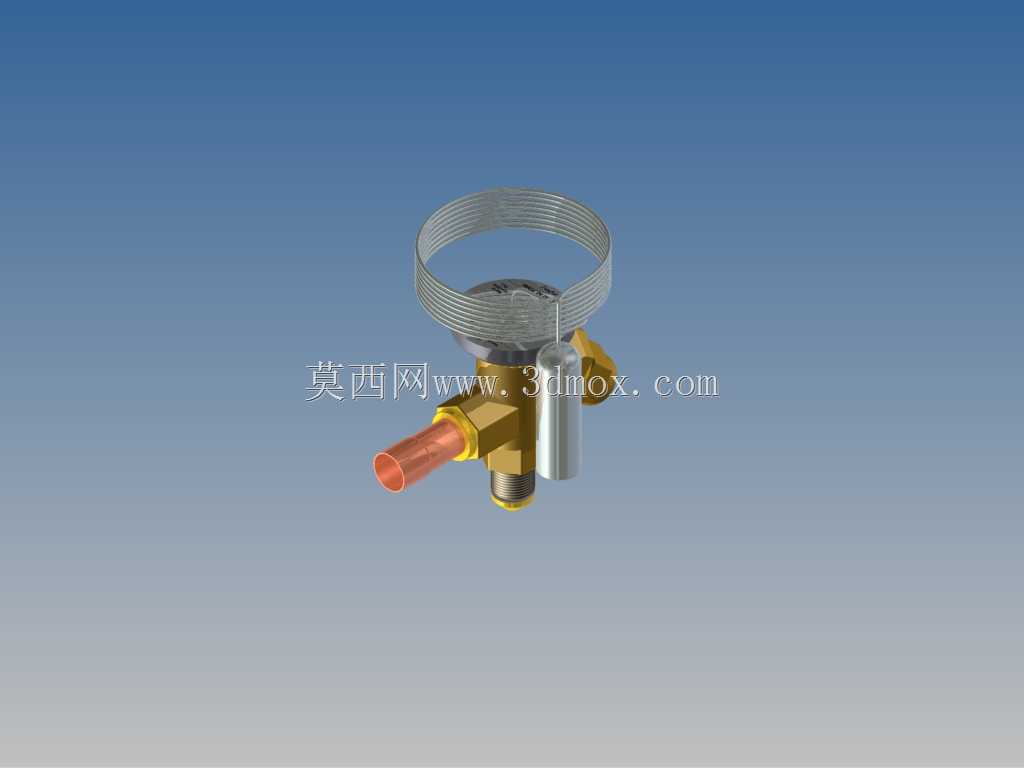

这款恒温阀主要面向中小型商用制冷、冷藏冷冻机组的冷媒节流场景，在冷库冷风机、商超展示柜、小型冷水机组的制冷回路里承担核心节流调节作用，区别于普通毛细管节流结构，它能根据蒸发器出口冷媒过热度动态调整供液量，避免蒸发器出现供液不足导致换热效率下降，或是供液过量引发压缩机液击的故障。从结构设计来看，模型完整还原了阀体的动力头、感温包传动连杆、阀针节流组件、管路接口几个核心部分，顶部的波纹膜片动力头是整个阀的调节核心，感温包采集到的蒸发器出口温度变化会转化为膜片上下的压力差，带动阀杆上下位移改变节流口的通流面积，这套传动结构在建模时特意做了装配间隙的还原，能直观看到阀针在阀座内的运动行程边界，方便设计人员做运动干涉校验。阀体的进出接口采用了焊接式铜接头设计，适配常用的紫铜制冷管路，接头的插入深度、扩口角度都按照制冷管路施工的通用规范做了还原，安装时不需要额外加工转接件，直接与同管径铜管钎焊即可，阀体侧面的平衡孔结构也做了细节呈现，这个结构可以抵消蒸发器入口压力波动对阀开度的干扰，让过热度控制更稳定。在安装边界上，模型预留了顶部调节螺钉的操作空间，现场调试时不需要拆卸周边管路就能完成静态过热度的整定，感温包的固定位置也在模型里做了示意，提醒安装人员要将感温包紧贴在蒸发器出口的水平管段上，避免积油、积液影响温度采集精度。整个阀体的外形结构紧凑，没有多余的突出结构，在制冷机组的阀板、管路排布时可以有效节省安装空间，阀体的材质分区也做了区分，铜质接头、黄铜阀体、不锈钢动力头外壳、密封用的橡胶件都能在模型里清晰分辨，方便做管路应力分析时赋予对应的材料属性，对于做制冷系统设计、阀件选型校核的工程人员来说，这个模型可以直接导入系统装配里做管路排布、干涉检查，也能用来拆解学习热力膨胀阀的内部工作原理，理解恒温调节的机械传动逻辑。
