200cc排量卡丁车金属管式承载底盘结构

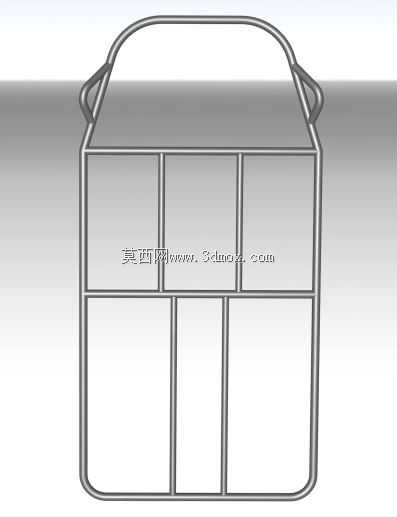

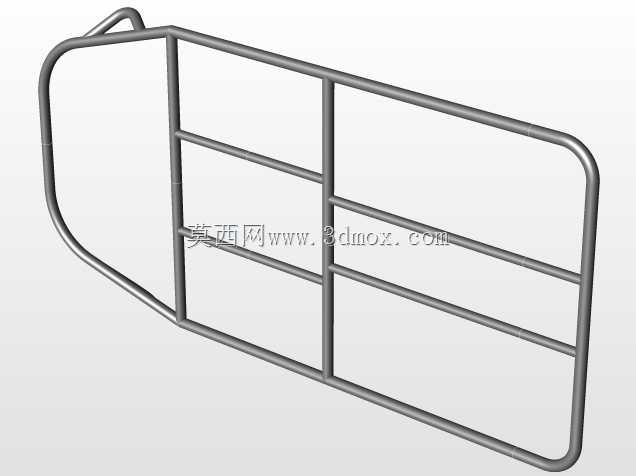

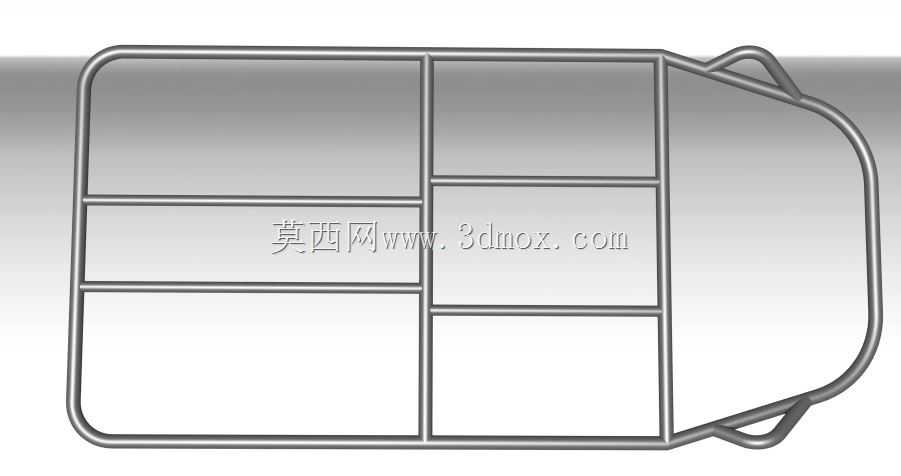

该底盘结构针对200cc排量小型卡丁车的使用场景设计，主要适配户外休闲游乐场地、小型越野赛道、商用游乐场所的卡丁车运营需求，作为整车的核心承载基体，承担动力总成、驾乘人员、行走转向系统的全部载荷传递功能。设计阶段优先考虑管式结构的轻量化与抗扭特性，主体采用圆管弯折拼焊成型，上部设置带弧形过渡的防护栏结构，两侧预留扶手安装位，既满足车辆翻滚时的驾乘防护要求，也方便车辆挪动、转运时的施力操作。底盘中部设置三组分隔式承载区域，前侧区域预留转向机构、前悬挂的安装固定点位，中部区域适配200cc单缸动力总成的安装边界，预留发动机固定支架、传动系统的走管与安装空间，后侧区域对应后轴、制动系统的安装位，各区域的分隔筋采用同规格圆管焊接，在不额外增加过多重量的前提下提升整体框架的抗形变能力。从安装边界来看，底盘整体宽度适配常规单人卡丁车的驾乘空间，前后轮距的设定兼顾小型赛道的转弯灵活性，管式结构的焊缝位置均做了应力释放的结构过渡，避免长期颠簸工况下的焊缝开裂问题。上部防护栏的弧形弯折角度经过反复校核，既不会干涉驾乘人员的上下车动作，也能在正面碰撞、侧翻时形成足够的缓冲防护区间。两侧的扶手结构与主框架采用满焊连接，除了辅助搬运的功能外，也可作为侧防护结构的加强筋，抵消侧面撞击时的框架形变。底盘下部的框架边缘做了圆弧过渡处理，避免越野工况下凸起的管端剐蹭地面、缠绕杂草，同时预留了护板安装的螺孔位，可根据使用场景加装底部防护板，阻挡行驶中飞溅的石块、杂物损伤动力部件。整体结构没有多余的冗余设计，所有管段的排布都兼顾承载需求与装配空间，转向立柱的安装位、油门制动踏板的固定点位、座椅的安装支架都在框架上做了一体化的焊接预留，不需要额外加装复杂的转接支架，降低整车装配的工序复杂度，也减少后期使用中连接件松动的风险。针对200cc动力的输出特性，底盘后部的承载区域做了局部的管梁加密处理，抵消动力输出时的扭矩反冲，避免长期大扭矩工况下框架出现疲劳变形。
