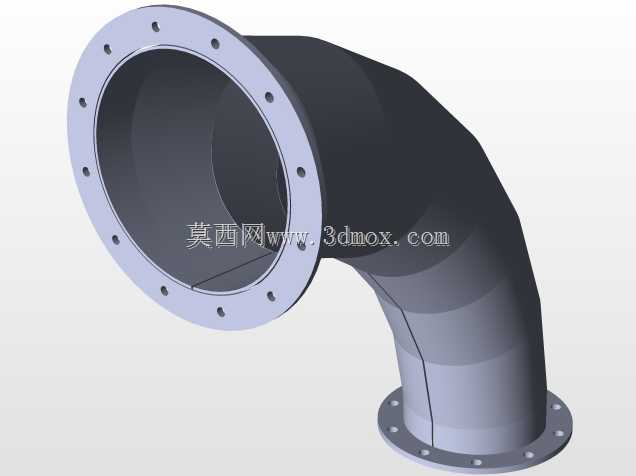

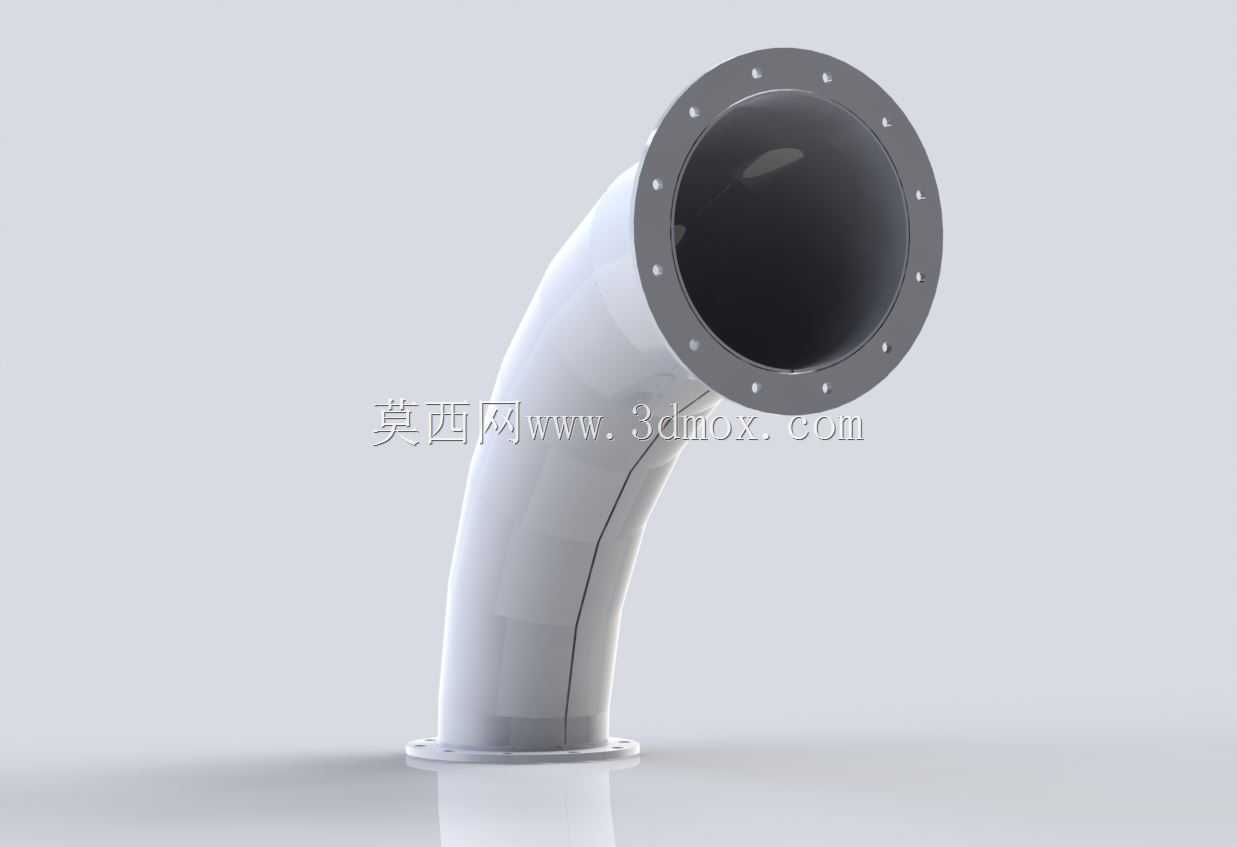

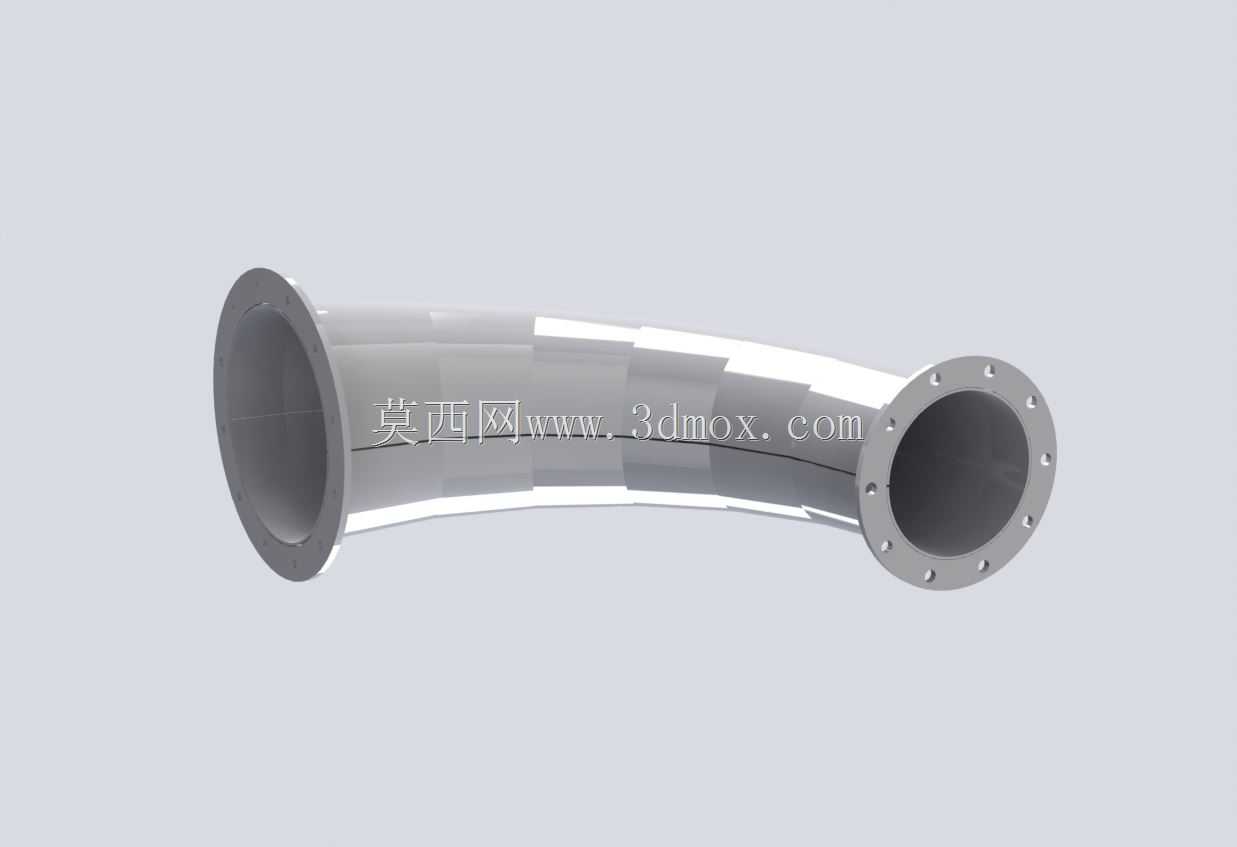

带法兰连接结构的金属异径弯头构件

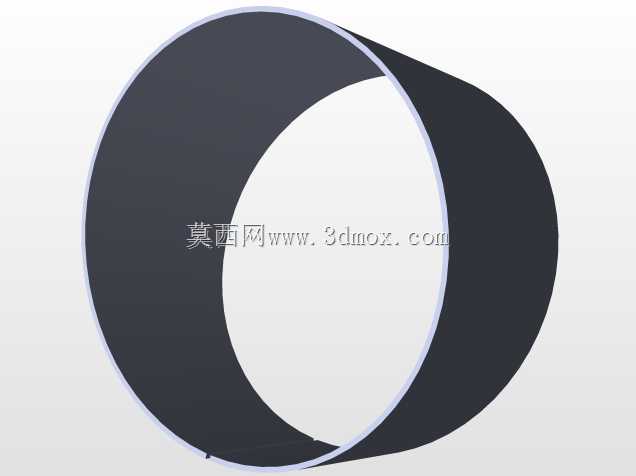

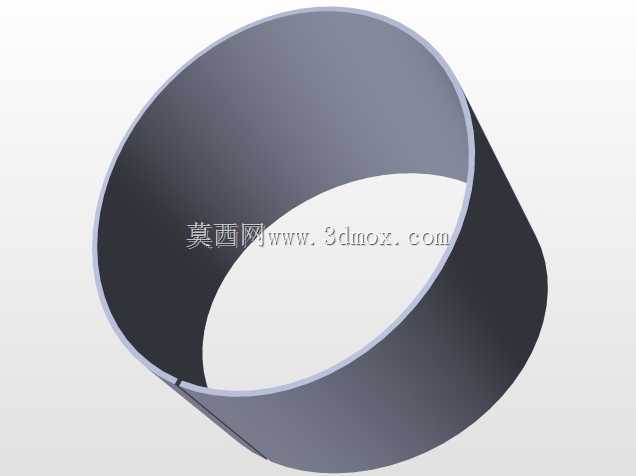

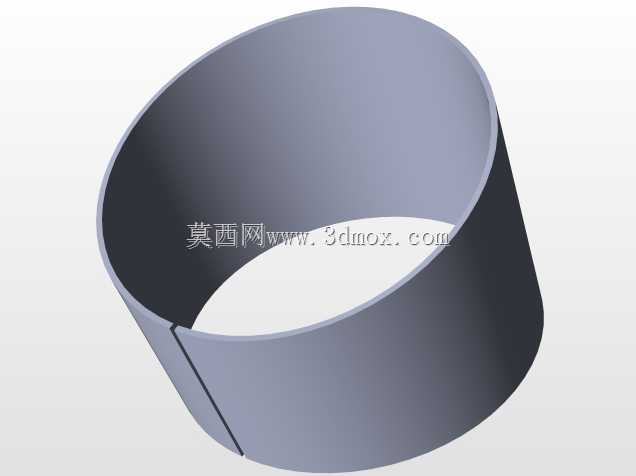

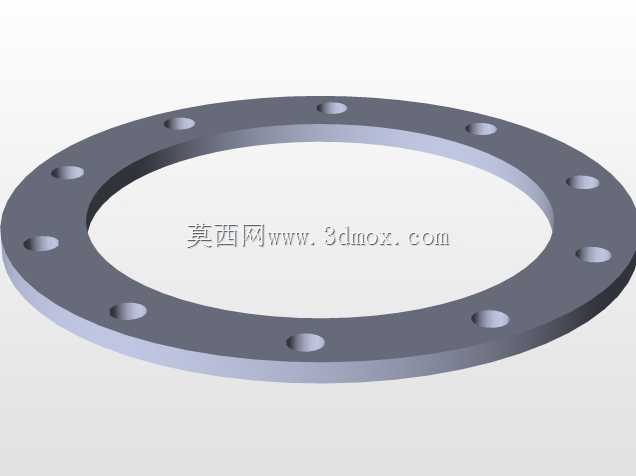

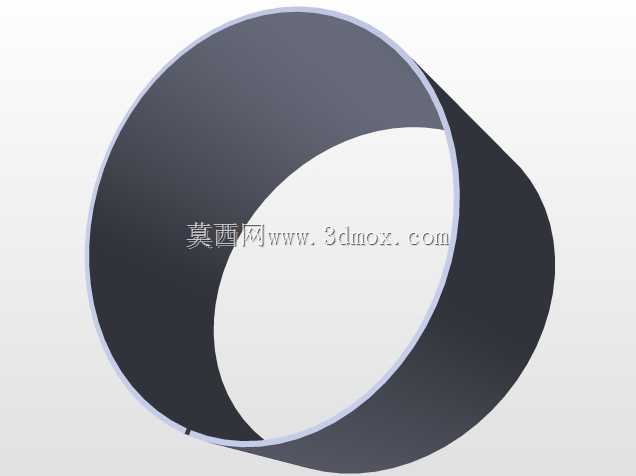

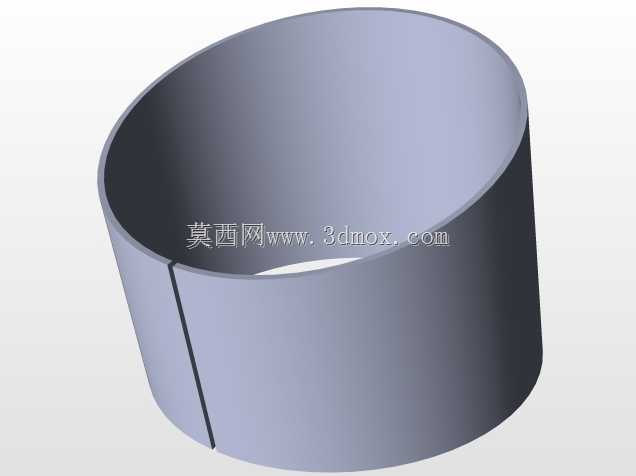

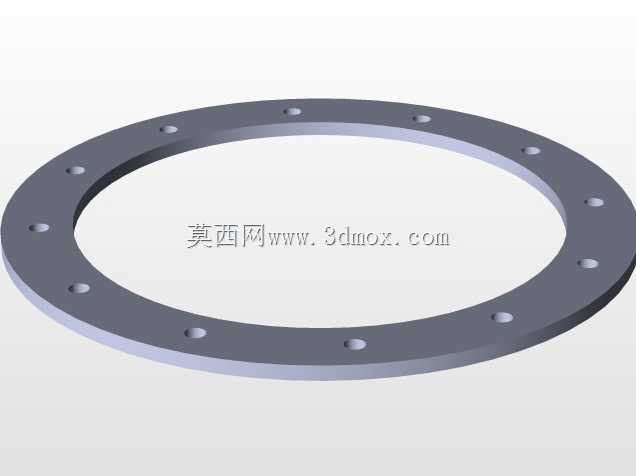

这类带法兰结构的异径弯管构件，常应用在工业管路系统的转向变径节点，常见于通风除尘管路、物料气力输送管线、给排水系统以及化工流体输送的管线布局中，用来解决不同通径管线之间90度转向的衔接需求，避免管线变径与转向分开设置带来的流阻陡增、安装空间冗余的问题。从结构设计来看，构件两端分别设置连接结构，大端采用带均匀螺栓孔的平法兰结构，可与同通径的法兰端设备、管线通过螺栓紧固实现密封连接，小端采用直边插接或对接结构，适配小通径管线的安装需求，弯管段采用平滑过渡的弧面结构，曲率半径经过流场优化，避免直角转向带来的流体冲蚀、压损过大问题，同时减少粉体输送场景下的物料积留堵管风险。设计过程中首先要确认两端连接的通径匹配参数，法兰端的螺栓孔分布圆直径、孔数、孔径需完全适配对接端的法兰标准，保证安装时螺栓可顺利穿入紧固，不会出现孔位错位的问题；弯管段的壁厚根据管路输送介质的压力、磨损特性设定，输送含尘气流、磨琢性粉体的场景下，弯管外侧壁厚会做加厚处理，应对长期运行中介质对外侧壁的冲蚀磨损，延长构件的整体使用寿命。安装边界方面，这类弯头的安装空间需要预留法兰端螺栓紧固的操作空间，法兰对接面需预留密封垫的安装厚度，弯管的转弯半径决定了管线转向后的横向、纵向占位尺寸，在管线排布密集的车间、设备内部布设时，可直接通过该模型的三维尺寸核对安装空间是否充足，避免现场安装时与周边管线、设备构件发生干涉。不同于等径弯头，异径结构将变径与转向功能集成在单一构件上，减少了管路中法兰连接节点的数量，既降低了管路泄漏的风险点，也减少了现场安装的工作量，同时平滑过渡的变径弯段相比“等径弯头+异径管”的拼接结构，内部流道更顺滑，流体经过时的局部阻力系数更低，可有效降低管路系统的动力损耗，在长距离输送管线中，这类集成化构件的能耗优势会随着管线长度增加逐步凸显。建模过程中对法兰端面的平面度、弯管段的壁厚均匀性都做了参数化设定，可根据不同的管路压力等级、通径参数快速调整尺寸，适配不同工况的使用需求，弯管与两端连接段的衔接处做了圆弧过渡处理，避免应力集中，提升构件在承压工况下的结构强度。
