300磅级法兰面密封垫片结构设计

在石油化工、市政给排水、工业流体输送的管路系统中，法兰连接是最常用的可拆卸静密封连接形式，而法兰垫片作为填充法兰密封面微观间隙、阻断介质泄漏的核心元件，其结构合理性直接决定整套管路系统的运行可靠性。这款300磅压力等级的法兰面密封垫片，适配Class300磅级的标准法兰连接工况，可覆盖水、油品、低压蒸汽、弱腐蚀性化工介质等多种常规输送介质的密封需求，在中低压管路的法兰对接场景中应用广泛。

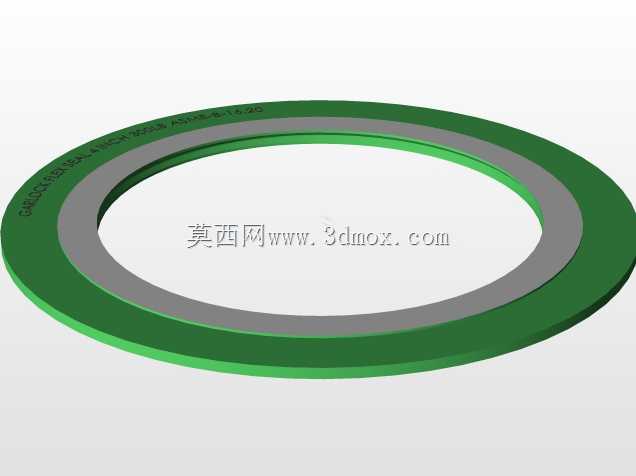

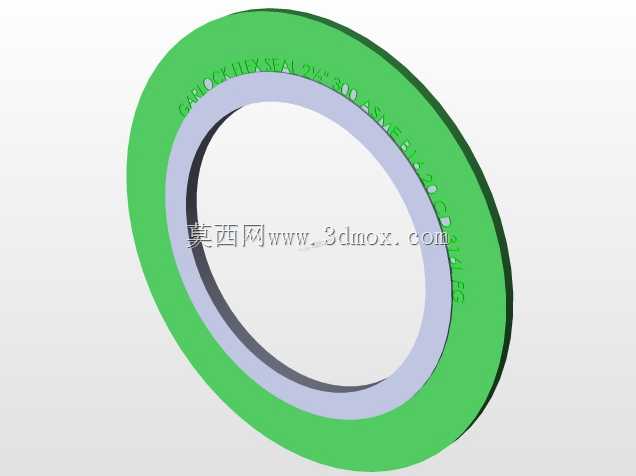

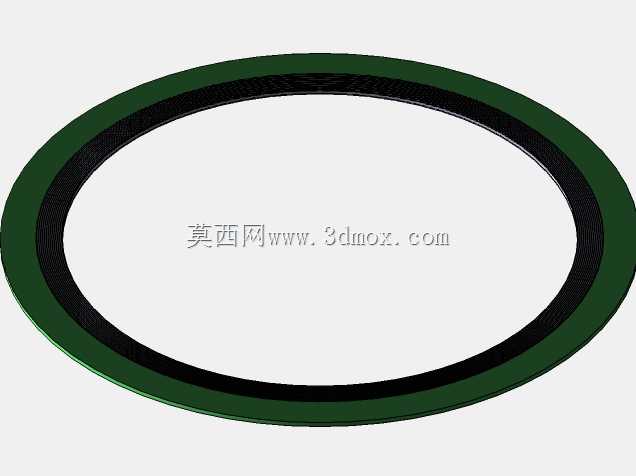

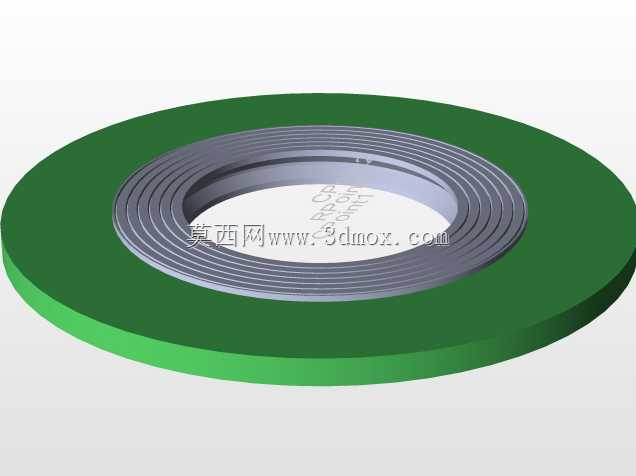

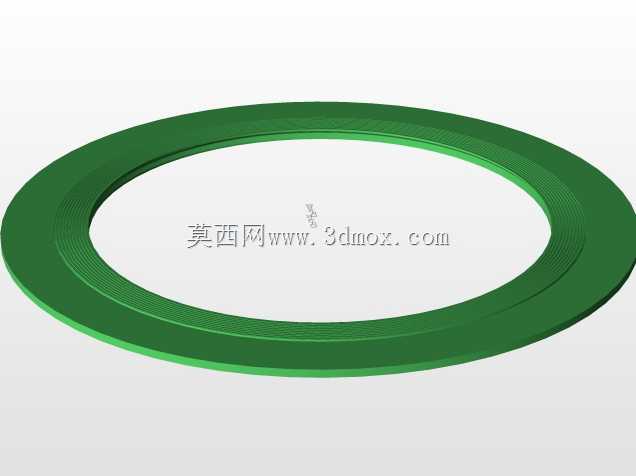

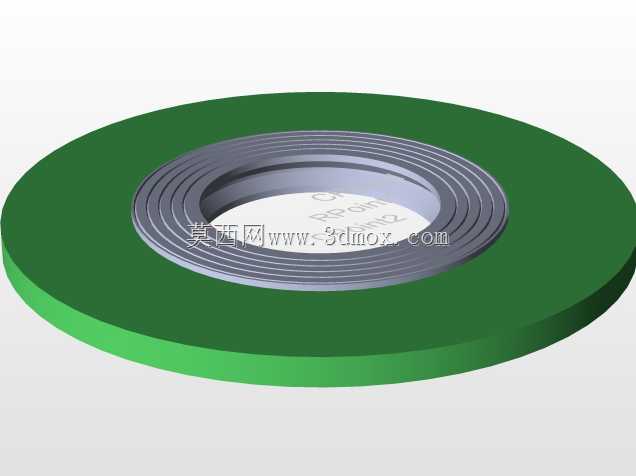

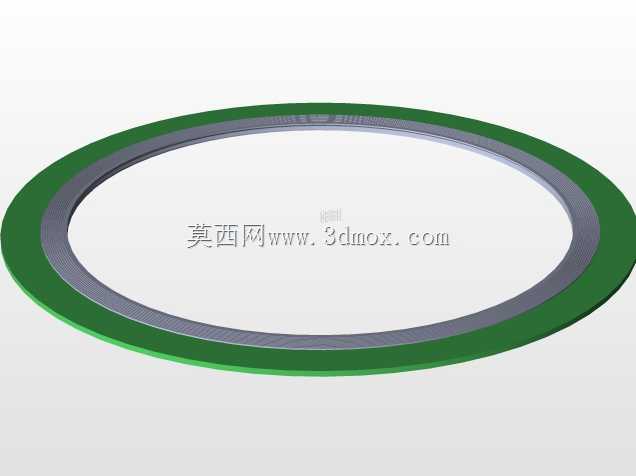

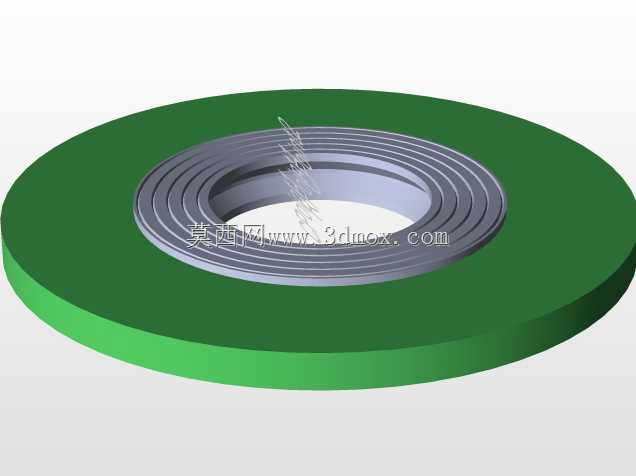

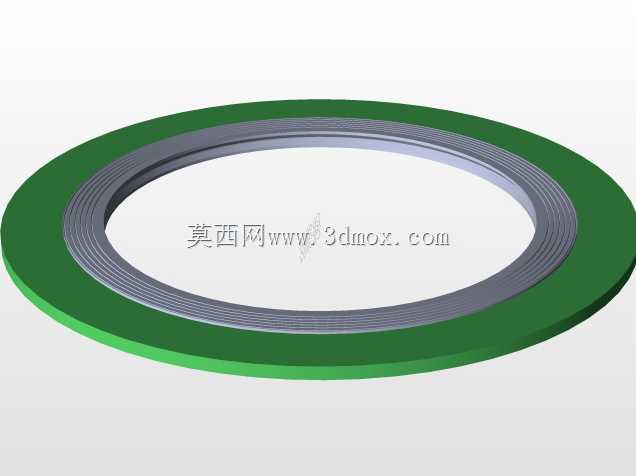

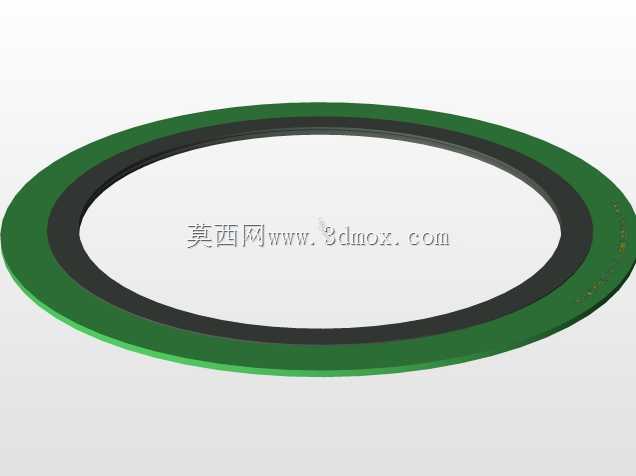

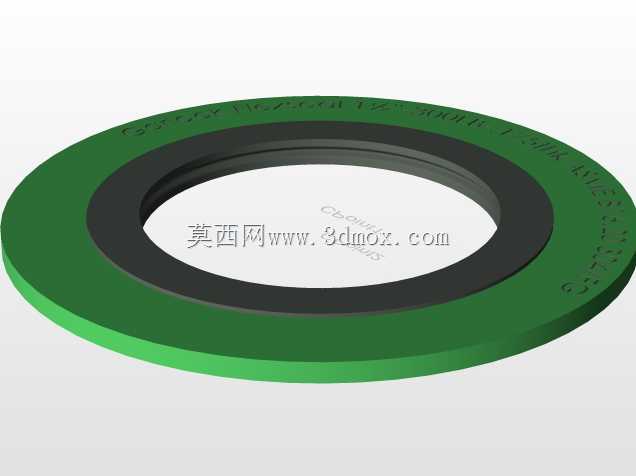

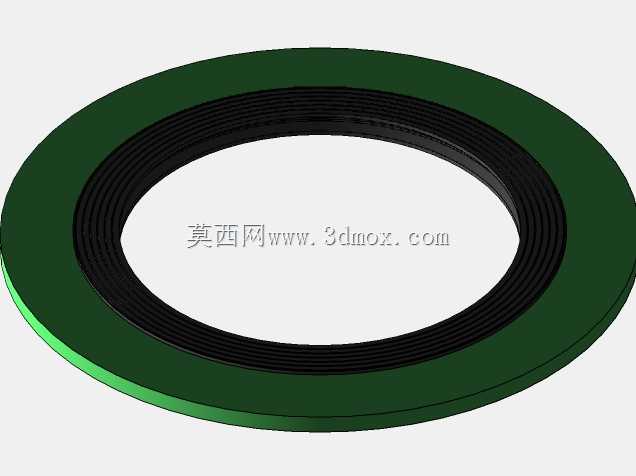

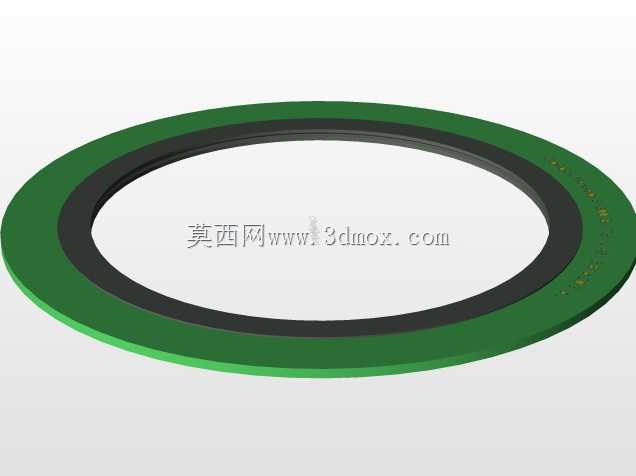

从结构设计逻辑来看，该垫片采用带多道同心螺旋密封筋的复合结构，主体为环形平板基体，密封面侧加工有连续的螺旋状凸起筋条，安装时通过法兰螺栓的预紧力作用，让螺旋筋条产生可控的弹性形变，充分填充法兰密封面存在的微观凹凸不平缺陷，相比普通平垫片，这种结构能在更低的螺栓预紧力下实现更优的密封比压，同时多道螺旋筋形成了多道密封屏障，即使单道筋出现微小的密封失效，后续筋条仍能阻断介质渗漏路径，大幅提升密封可靠性。垫片的内外径尺寸严格匹配对应公称通径的300磅法兰密封面尺寸边界，安装时可直接嵌入法兰密封面的定位区域，不会出现径向偏移、遮挡法兰螺栓孔的问题，适配常规的突面法兰安装形式，无需对现有法兰结构做额外改造即可直接替换使用。

在实际选型应用中，这类垫片的安装边界需要匹配对应法兰的螺栓预紧力矩要求，避免预紧力过大导致垫片压溃失效，或是预紧力不足导致密封比压不够引发泄漏。螺旋筋的结构设计还能在管路出现微小压力波动、法兰面存在轻微错位时，通过自身的形变补偿位移量，维持密封性能的稳定，相比无筋平垫片，其抗压力波动、抗安装错位的能力更突出，适合工况存在小幅振动、温度小幅变化的中低压管路场景。建模过程中严格遵循法兰密封件的尺寸公差要求，对螺旋筋的高度、宽度、节距都做了参数化处理，可根据不同公称通径的法兰尺寸快速调整参数生成对应规格的垫片模型，方便设计人员在管路三维布线、法兰组件装配时直接调用，也能为后续的密封性能仿真、模具开模提供准确的三维数模依据。
