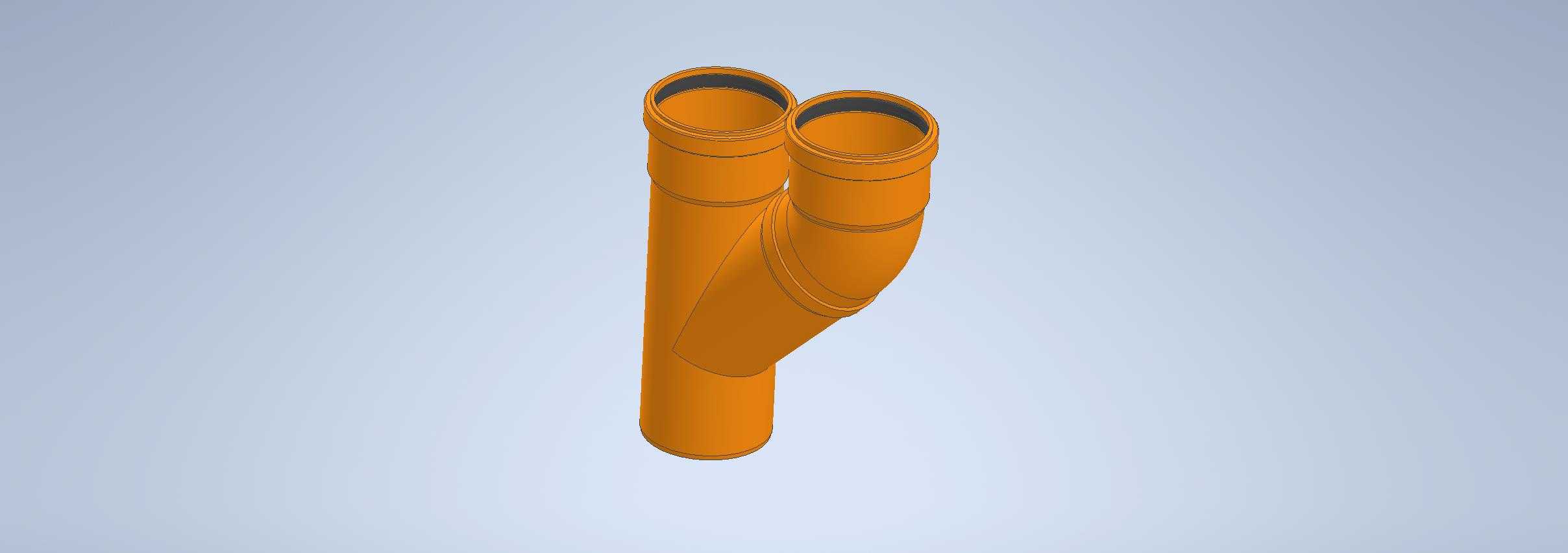

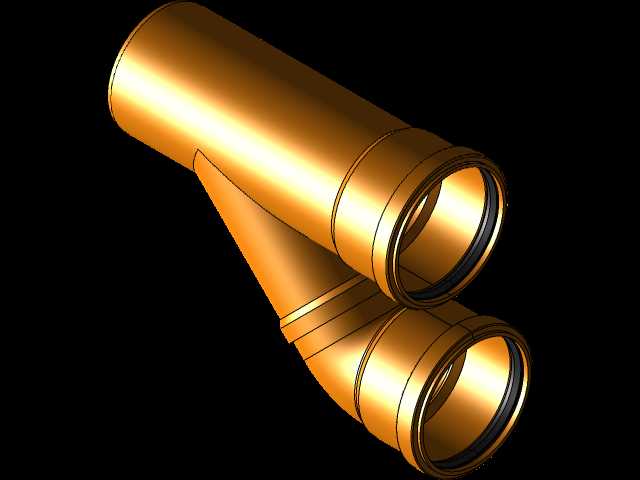

等径双承口并联排水分支管件结构

在民用建筑同层排水、市政雨污分流支管布设场景中，这类等径并联分支管件的应用频率极高，主要用于单根竖向排水立管同时承接两路同管径横向来水的汇流需求，相比传统采用斜三通加短管拼接的管路方案，一体成型的并联结构能大幅减少现场粘接或胶圈承接的接口数量，降低管路渗漏风险，同时压缩支管安装所需的竖向空间，适配降板高度有限的同层排水施工要求。从结构设计逻辑来看，该管件采用单下端承口、双上端承口的布局，两个上承口轴线保持平行，与下部立管轴线的偏心距经过流体力学仿真优化，汇流腔内壁做了顺滑弧面过渡，没有直角突变结构，能避免两路来水对冲形成的水塞效应，保证排水过程中气流通畅，降低管路排水时的压力波动，减少水封破坏的概率。管件外壁沿承口轴向设置了环状加强筋，既可以提升承口部位的环刚度，避免管材插入承口时出现撑裂变形，也能在胶圈密封结构中提供均匀的压紧力，保证接口密封可靠性。安装边界方面，该管件上下端均采用标准承插式接口，适配同外径的排水管材，安装时无需额外调整角度，两个上承口的中心距预留了足够的管材操作空间，现场施工时可直接对接两路横向支管，下端直接接入竖向立管，无需额外配置转接配件。建模过程中需要重点关注汇流腔的曲面顺滑度，承口内部的密封槽尺寸公差需要严格匹配对应管材的外径公差，保证安装后胶圈的压缩量处于合理区间，既不会因为压缩量过大导致安装阻力过高，也不会因为压缩量不足出现渗漏。另外，管件整体壁厚沿流向做了渐变设计，汇流交汇部位壁厚适当增加，应对长期水流冲刷的磨损，承口端部做了倒角处理，方便管材插入安装时的导向，避免割伤密封胶圈。这类管件在实际选型时，需要匹配系统排水流量要求，等径结构适用于两路支管排水量相当的场景，若两路来水流量差异较大则需考虑异径规格，安装时需注意承插深度标记，保证管材插入到位，避免接口脱落。
