ANSI标准1英寸150磅叠置式平法兰结构

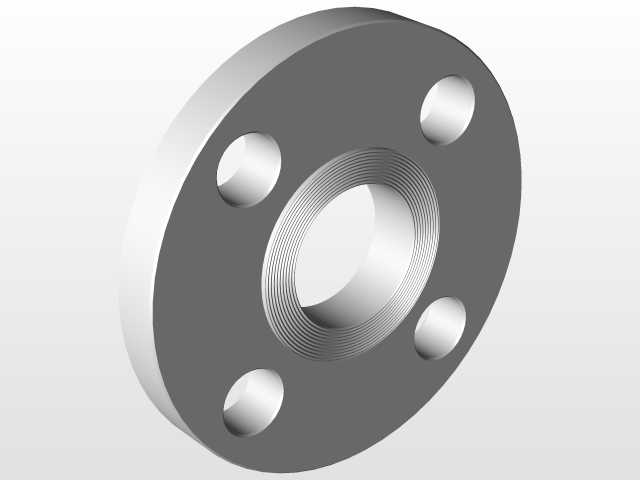

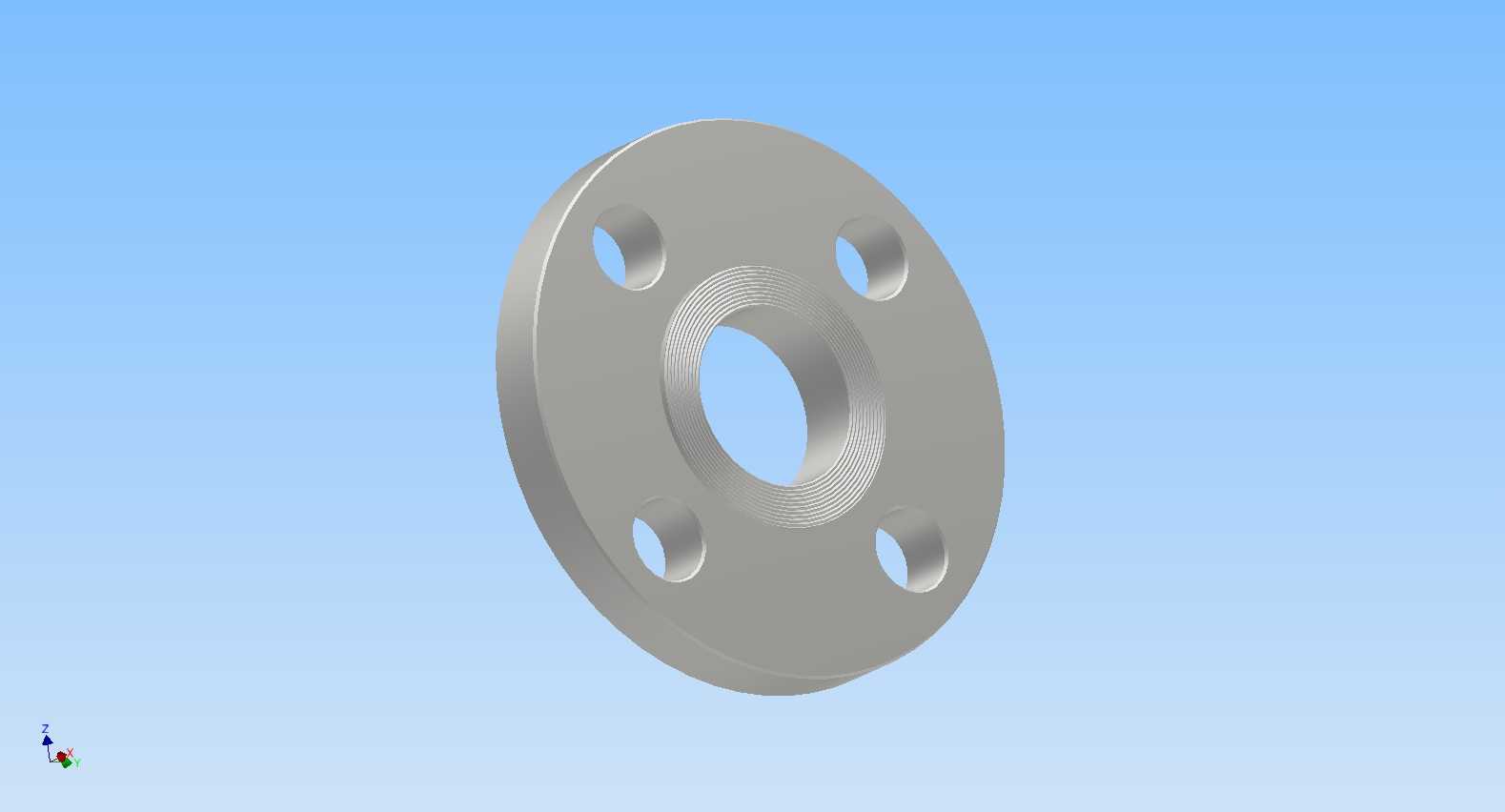

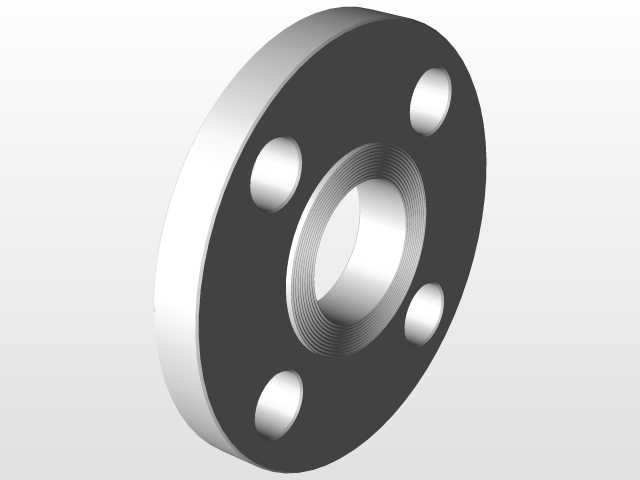

在低压流体输送管路系统里，这类平法兰是管路对接、设备接口衔接最常用的连接件之一，常见于给排水、普通化工介质输送、压缩空气管网这类150磅级压力工况的管段中，承担着管路可拆卸连接、密封承压的核心作用。不同于对焊法兰的高承压适配性，平法兰的结构更适配低压常温的常规工况，安装时不需要复杂的焊接坡口处理，现场装配效率更高，尤其适合后期需要频繁拆解检修的管段布局。从结构设计来看，这款法兰采用平面密封面形式，密封面区域加工有细密的水线纹路，装配时配合非金属垫片就能实现可靠的静密封，避免介质从对接面渗漏。法兰本体上均匀分布四个螺栓通孔，孔位的分度圆尺寸严格遵循ANSI B16.5标准的1英寸150磅级参数，安装时只要匹配对应规格的螺栓紧固件，就能和同标准的阀门、泵体接口、其他管段法兰实现完全互换，不需要额外做孔位适配加工。法兰中心的通孔尺寸和1英寸公称通径的管路外径匹配，对接时管路可以插入法兰内孔后进行角焊固定，焊接作业的操作空间充足，现场施工难度低。法兰整体的厚度尺寸经过承压校核，在150磅级对应的额定工作压力下，不会出现本体变形导致的密封失效问题，外缘的倒角处理既避免了安装过程中锐边划伤操作人员，也能减少法兰存放、运输过程中的边缘磕碰变形。叠置式的结构设计让这类法兰可以成组堆叠存放，仓储时占用的空间更小，转运过程中也不容易因为磕碰造成密封面损伤。在实际选型应用中，这类平法兰通常适配输送水、压缩空气、低压油品等无强腐蚀性的介质，工作温度范围覆盖常规的工业环境温度区间，不需要额外做特殊的材质热处理就能满足使用要求。建模过程中严格遵循标准规定的尺寸公差要求，螺栓孔的位置度、密封面的平面度都按照实际加工的精度要求做了参数约束，模型导入装配环境后可以直接用于管路布局的干涉检查，提前预判安装过程中螺栓操作空间是否充足、法兰和周边管路构件是否存在位置冲突，减少现场安装时的返工问题。对于管路设计人员来说，这类标准件的精准建模可以直接复用在不同项目的低压管路设计中，不需要重复绘制标准件模型，大幅提升管路三维布局的设计效率。
