液化石油气无水氨容器用大容量排液阀结构

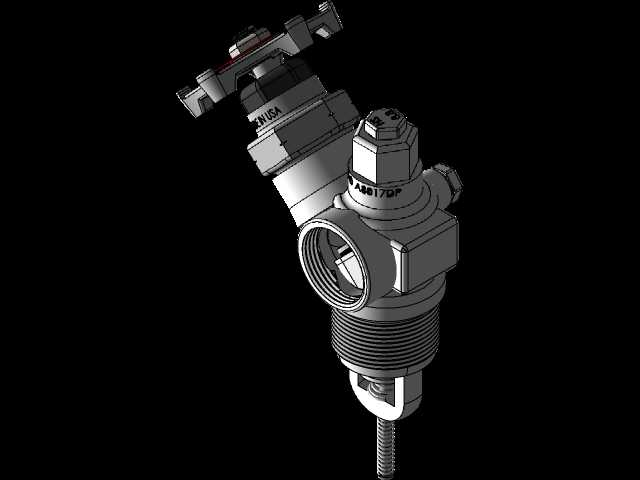

在液化石油气储运、无水氨工业存储的现场工况里，容器排液环节的可靠性直接决定整套储运系统的安全冗余，这类介质本身具备易燃易爆或强腐蚀的特性，一旦排液阀出现内漏、溢流失效、启闭卡涩的问题，轻则造成介质跑损带来物料损耗，重则引发燃爆、中毒类安全事故，因此适配这类介质的排液阀在结构设计上有极强的针对性。这款排液阀采用1-1/4"MPT进口与1"FPT出口的接口配置，接口尺寸的匹配是现场安装阶段首先要核对的边界条件，MPT外螺纹与容器预留的内螺纹接口直接旋合，FPT内螺纹则对接下游排液管路，安装时不需要额外加工转换接头，能减少管路连接点的泄漏风险点。阀体内部集成了整体式溢流阀结构，这一设计和常规独立安装的溢流阀有明显区别，整体集成的结构省去了溢流阀与主阀之间的连接管路，既缩小了阀门整体的安装占用空间，也消除了外接管路带来的额外泄漏隐患。在实际操作逻辑上，该阀门的溢流功能触发有明确的位置要求，只有当阀门完全开启、阀瓣抵达后座位置时，内置的溢流阀流道才会完全导通，此时如果容器内部压力超过溢流设定阈值，溢流阀会自动开启泄放超压介质，避免容器或阀腔内部出现超压工况；如果阀门处于半开或者关闭位置，溢流流道会被主阀瓣的密封结构切断，此时溢流功能不参与工作，这一设计是为了避免在阀门非全开状态下出现误溢流的问题，保证排液作业过程的压力控制精度。从结构细节来看，该阀门没有设置内部救济通路，所有超压泄放都通过内置的溢流结构完成，这就要求现场运维人员在操作时必须严格遵循启闭行程要求，排液作业时要将手轮旋至全开位置确认阀瓣到位，不要在半开位置长时间停留，避免溢流功能未投入导致阀腔憋压。建模过程中对阀瓣与后座的配合密封面、溢流阀的阀芯导向结构、进出口螺纹的配合公差都做了还原，密封面的锥度匹配、导向段的配合间隙都按照实际工业阀门的设计公差做了参数化设置，能够直接用于管路系统的装配干涉检查、操作空间校核，也可以作为同类型阀门改型设计的结构参考。在现场安装布局时，要注意阀门手轮的操作空间预留，因为需要完全开启才能触发溢流功能，手轮旋转方向不能有管线或结构件遮挡，保证操作人员能够将阀门旋至全开到位，同时出口侧的排液管路要做可靠的接地处理，避免液化石油气这类介质流速过快产生静电积聚。
