多管路集成式流体输送接驳工装

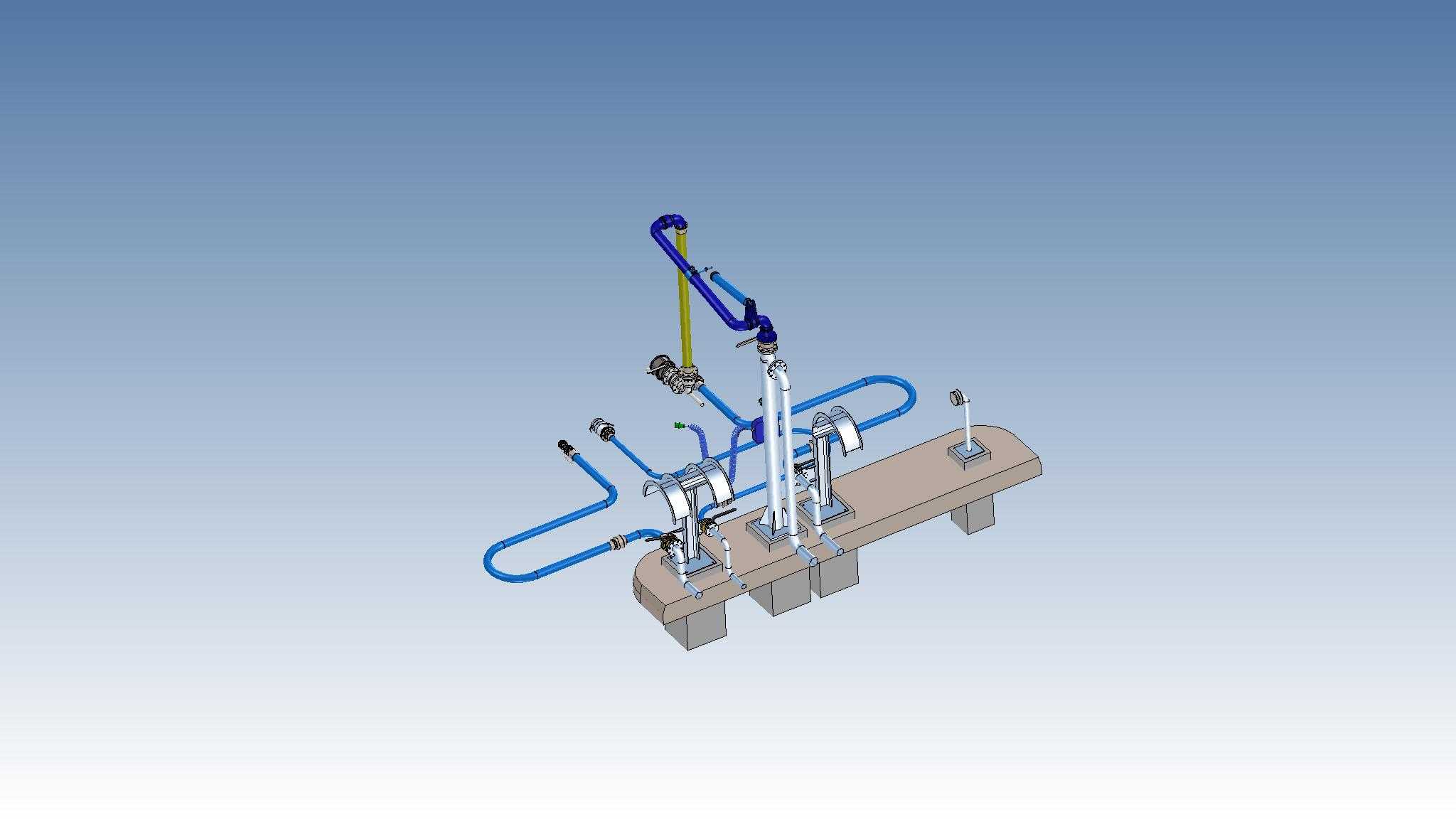

这套工装主要面向车间内多介质流体工位的集中接驳场景，常见于需要同时输送水、气、润滑介质、冷却介质的装配工位、测试工位或是小型加工单元旁，解决以往多管路零散排布、接驳点混乱、操作时容易接错管路的问题。从结构上看，工装采用一体式安装基座作为承载主体，基座底部设置有四个带安装孔的支撑脚，可直接通过膨胀螺栓或是T型螺栓固定在混凝土地面、铝型材工作台上，基座整体的长宽尺寸控制在1.2米×0.6米范围内，安装时预留出基座侧边0.3米的操作空间即可，不会占用过多工位面积。基座上集成了三组立式管路固定支架，分别对应不同通径、不同介质的管路走向，每一组支架上都设置有快插接头安装位与管路导向卡扣，硬管部分采用刚性固定避免管路晃动，软管部分预留了足够的弯曲余量，避免管路弯折导致通径变小影响流体输送效率。设计时特意将不同介质的管路采用不同的外观颜色做区分，蓝色管路对应冷却循环水，黄色管路对应压缩空气，深色管路对应润滑介质，操作人员在接驳时可以通过颜色快速区分管路类型，降低误操作概率。管路的走向排布遵循横平竖直的布线原则，所有转弯处都采用大圆弧过渡，减少流体在管路内的沿程阻力，同时在每一路管路的接驳端都预留了阀门安装位，可根据实际使用需求加装截止阀、调压阀，不用额外改动管路结构。工装的操作高度设置在距离安装基面1.1米的位置，刚好匹配操作人员站立作业的舒适操作高度，接驳接头的朝向统一朝向操作侧，操作人员不用探身或是侧身就可以完成管路的插拔操作。在基座的侧边还设置有两个小型的接头放置座，可临时放置拆卸下来的快插接头，避免接头沾染地面的灰尘杂质影响密封性能。整套结构没有冗余的设计部件，所有的固定件都采用标准件，后期维护更换时可以直接采购同规格标准件替换，不需要单独定制加工件，降低了后期的维护成本。管路排布时充分考虑了不同管路的干涉问题，每一路管路之间都预留了至少20mm的间隙，避免管路工作时因为振动产生相互摩擦导致管壁磨损，同时也方便后期对单根管路进行拆卸维护，不用拆卸相邻的其他管路。
