管道工专用夹持式虎钳结构设计

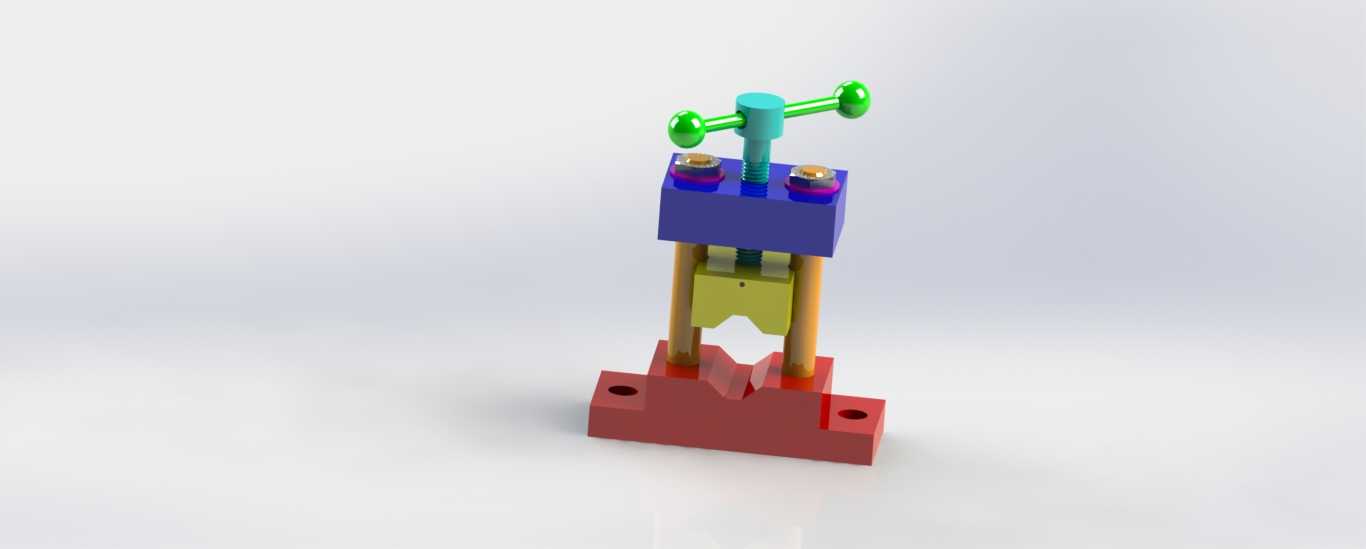

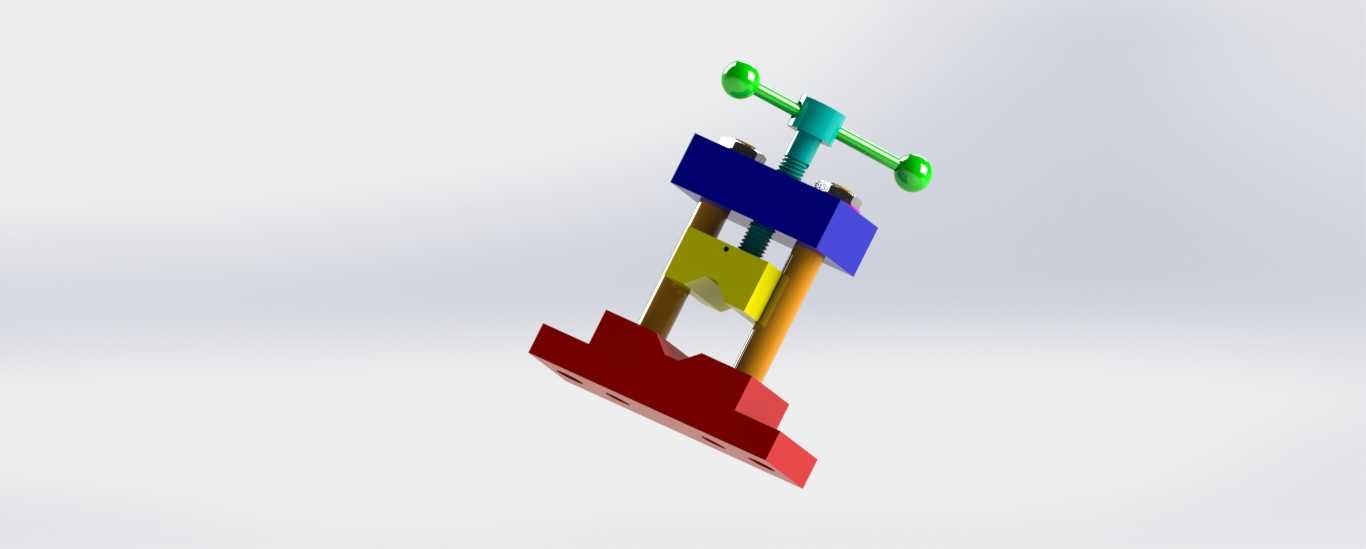

日常管线布设、维修作业场景里，这类专用虎钳主要承担圆形管材的固定夹持工作，和普通平口钳的夹持逻辑有明显区别，普通平口钳的平 jaw 面夹持圆管时容易出现打滑、管材表面夹伤的问题，这款虎钳在钳口位置做了适配圆弧面的咬合结构，能在不破坏管材表层镀层的前提下提供足够的夹持摩擦力，不管是镀锌钢管、PPR 热熔管还是薄壁铜管，都能实现稳定装夹，方便管工开展套丝、切割、坡口打磨、管件对接拧装等操作。从结构设计逻辑来看，整体采用立式导柱布局，两根平行的圆柱形导柱承担活动钳身的导向作用，相比燕尾槽导向结构，圆柱导柱的加工难度更低，装配时的同轴度调整更便捷，长期使用后如果出现磨损间隙，只需要更换导套就能恢复精度，维护成本更低。顶部的操作手轮采用双握柄球头设计，操作人员施力时可以双手同步加力，相比单柄手轮，拧紧时的力矩输出更均匀，不会出现单侧施力导致的活动钳身卡滞问题，手轮和丝杆之间做了防松定位结构，频繁正反转操作也不会出现手轮松脱的情况。固定钳身的底部做了带安装孔的基座，安装边界适配常规管工工作台的预留孔位，基座上的四个沉头孔可以直接通过螺栓固定在木质或者钢制工作台面上，不需要额外做转接板，安装后整体的悬伸量控制在合理范围，夹持大管径管材时不会出现钳身倾覆的问题。丝杆传动部分采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，频繁承受夹持反作用力也不容易出现滑牙问题，丝杆和活动钳身的连接位置做了推力轴承结构，拧紧夹持时的转动阻力更小，操作人员不需要借助加力杆就能达到足够的夹持力。钳身的配色做了功能区分，固定钳座、活动钳身、操作部件采用不同的色彩标识，现场作业时能快速识别操作部位，降低误操作概率。整体的外形尺寸控制兼顾了便携性和夹持范围，既可以固定在车间工位长期使用，也能临时固定在移动作业台面上，适配户外管线抢修、家装水电施工、工业管路安装等多场景的使用需求，活动钳身的行程覆盖了常规家装和工业小管径的夹持范围，不需要频繁更换钳口配件就能完成多数常规管材的装夹作业。导柱表面做了硬化处理，长期和活动钳身的导套摩擦也不会出现拉毛、凹陷的问题，能长期保持导向精度，避免活动钳身出现倾斜导致的夹持错位问题。
