碳钢阀体焊接式单隔膜阀结构设计

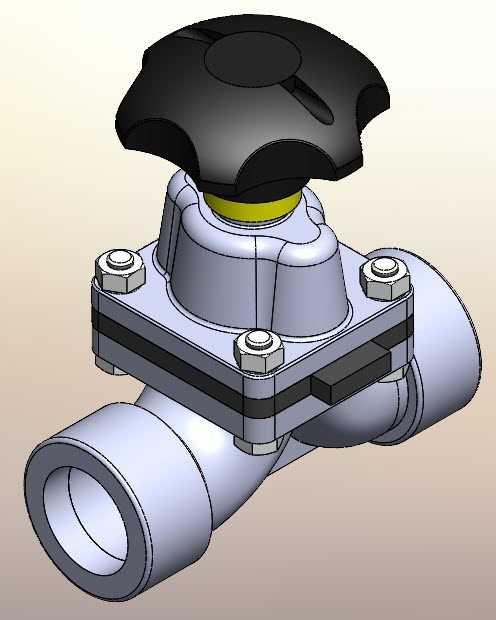

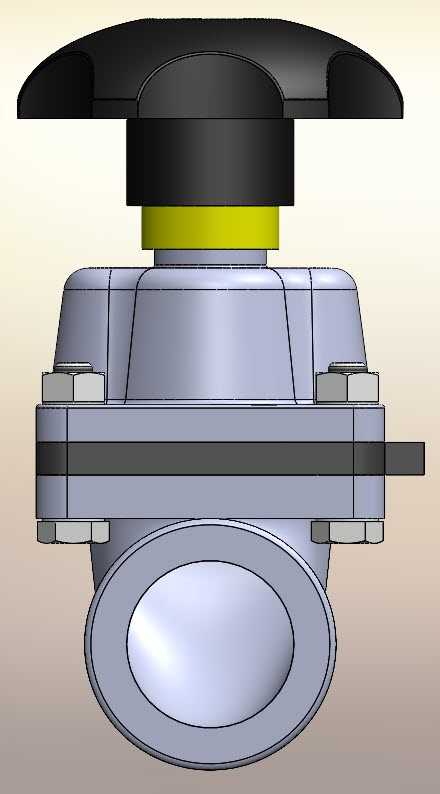

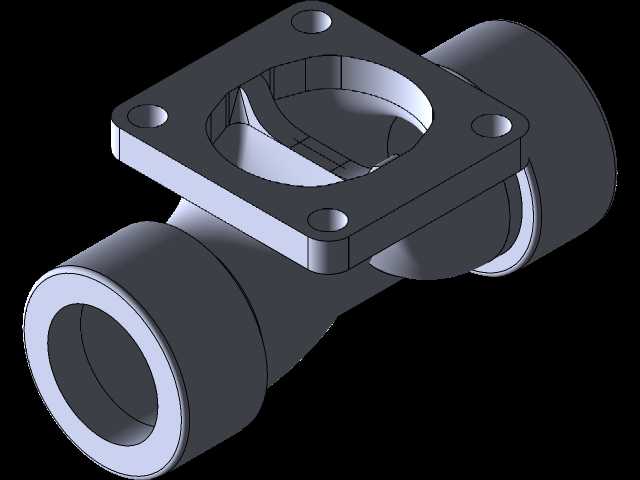

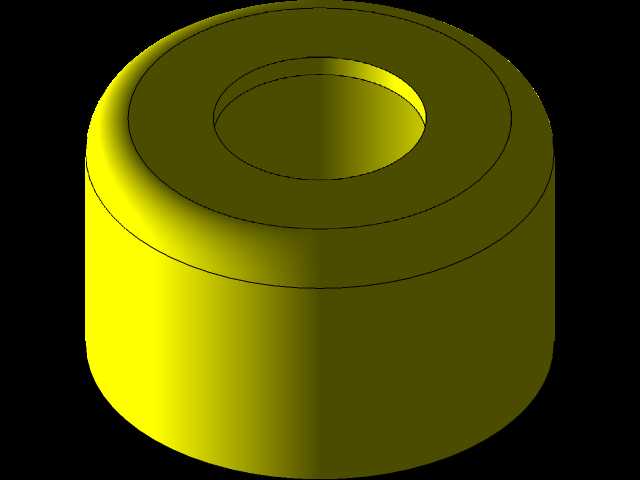

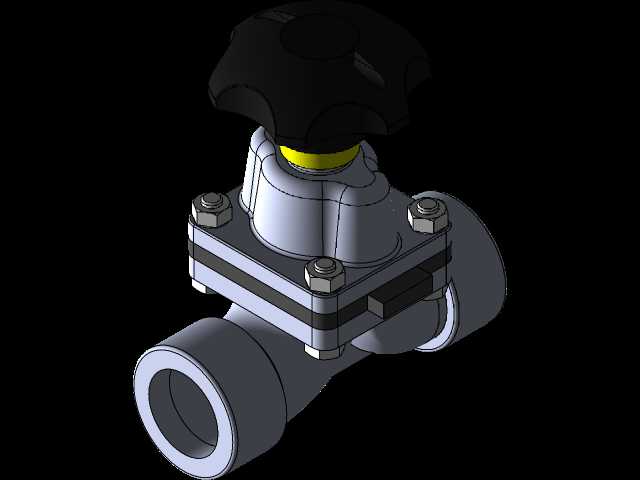

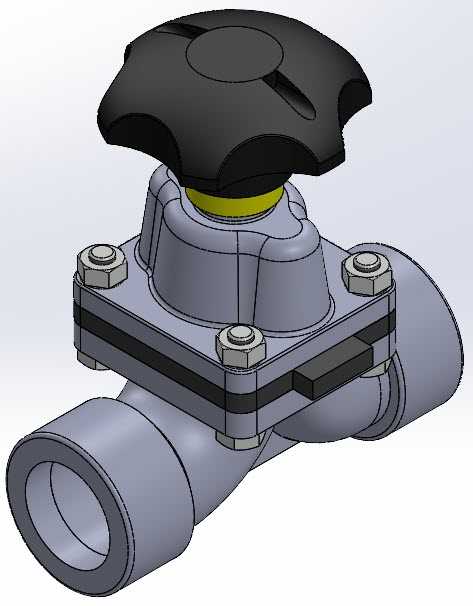

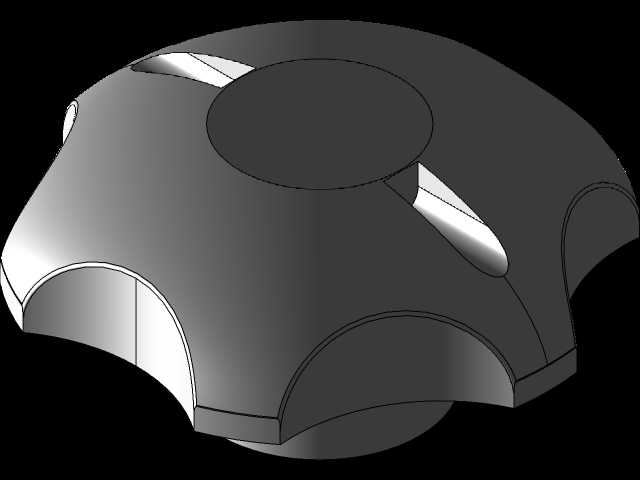

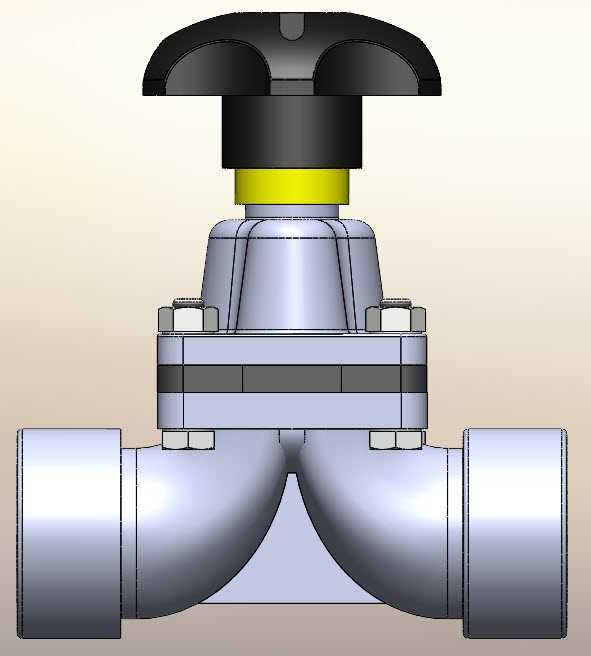

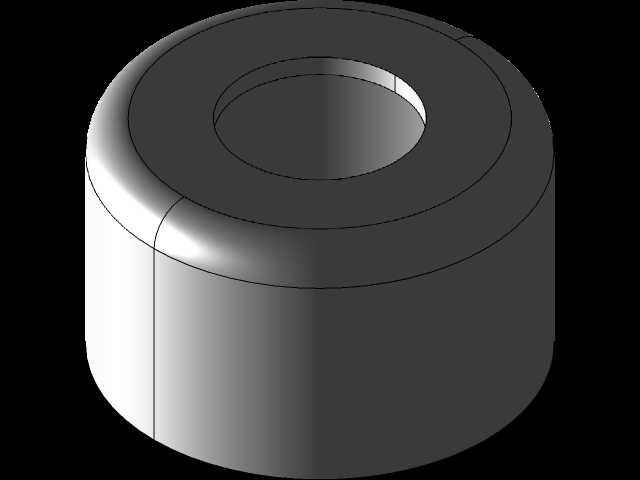

这款单隔膜阀的设计定位是中小口径洁净流体管路的通断控制场景，适配外径26.7mm的焊接管路，阀体采用碳钢材质打造，主要面向对成本控制有要求、流体无强腐蚀性的常规工业管路系统，比如普通工业循环水、低压惰性气体输送、常规油品输送等工况，若输送有腐蚀性的特殊流体，也可根据介质属性更换不锈钢阀体与适配材质的膜片橡胶，满足不同场景的使用需求。从结构设计逻辑来看，这款隔膜阀采用直通式流道布局，介质流通路径没有突兀的转角与缩径，能有效降低管路的流阻损失，减少介质在阀腔内的滞留残留，对于不允许介质积存的输送场景十分友好。驱动端采用手轮操作结构，顶部的黑色防滑手轮做了多棱面防滑处理，操作人员戴劳保手套也能稳定施力，手轮下方设置黄色限位标识圈，能直观反馈阀门的开度状态，方便现场操作人员快速判断阀门通断位置。中法兰部分采用螺栓压紧结构，四组对称布置的六角螺栓均匀施加预紧力，将阀体上下段与中间的隔膜组件牢牢压紧，隔膜作为核心密封件，完全隔开阀腔介质与上部驱动结构，既避免介质侵蚀阀杆等传动部件，也杜绝了传动部位的润滑脂等杂质污染管路介质，这也是隔膜阀相较于其他截断阀的核心优势。连接端采用焊接结构设计，适配外径26.7mm的管路，焊接连接的密封可靠性远高于螺纹连接，在存在振动、温度波动的管路工况下，不会出现连接松动泄漏的问题，安装时需要注意预留足够的手轮操作空间，手轮旋转的最大外径要避开周边管路与支架，避免操作干涉。膜片作为易损件，设计时充分考虑了更换便捷性，拆卸中法兰的连接螺栓即可快速更换膜片，无需将整个阀门从管路上切割拆除，能大幅降低后期运维的工作量与成本。阀体的流道内壁做了平顺过渡处理，没有尖锐棱角，既减少介质冲刷造成的阀体磨损，也能避免膜片下压密封时被棱角硌伤，有效延长膜片的使用寿命。上部阀盖部分的结构做了轻量化优化，在保证结构强度足以承受手轮操作力矩与管路压力的前提下，尽可能缩减了非受力区域的壁厚，降低整体重量。这款阀门的密封完全依靠膜片的弹性变形实现，关闭时手轮带动阀杆下压，推动膜片紧贴阀座密封面，实现管路截断，开启时阀杆上行，膜片依靠自身弹性回弹，打开流道，整个过程没有相对滑动的密封摩擦副，操作力矩小，密封性能可靠，即使是含有少量微小颗粒的流体介质，也能依靠膜片的包覆性实现可靠截断，不会出现颗粒卡涩密封面导致内漏的问题。在安装边界上，除了要预留手轮的操作空间，还要注意阀体两端焊接部位的预留长度，方便现场焊接作业时的工装固定与焊后处理，同时阀盖上方不要布置其他管线设备，方便后期拆卸更换膜片时的操作空间预留。
