散装储罐专用集成式阀门结构设计

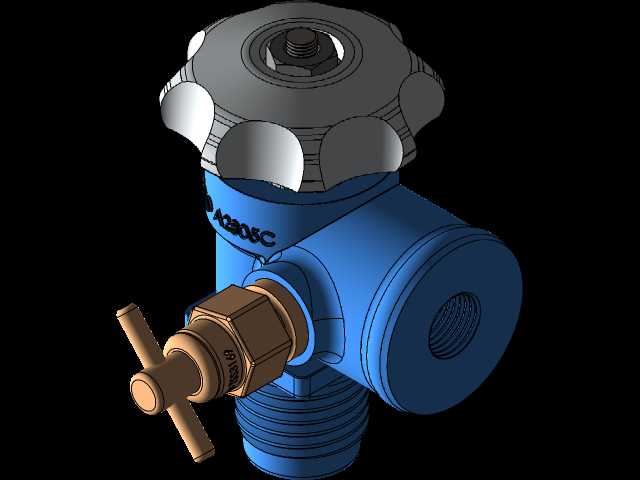

在液化石油气、丙烷等低压散装储运场景中，储罐外接附件的集成化设计一直是现场安装与运维环节的核心优化方向，传统储罐需要在罐壁分别开孔安装压力表取压阀、液位计连接阀、检修排气阀，多开孔不仅会增加罐体焊接应力集中的风险，分散布置的阀组也会占用罐区操作面的有限空间，给日常巡检、带压检修带来诸多不便。这款集成阀就是针对这类场景开发的专用附件，整体采用一体化阀体结构，将压力表安装接口、固定管液位计连接通路、压力切断机构、排气泄压功能整合在单个阀体内，直接适配散装储存容器的标准安装法兰接口，无需在罐壁额外开设多个工艺孔，大幅降低罐体加工环节的焊接工作量与泄漏风险点。从功能逻辑上看，阀体内部的切断机构可在压力表需要校验、更换时完全截断取压通路，避免储罐内介质持续带压冲击压力表传感元件，让压力表长期处于稳定的受压工况，有效延长压力表的校准周期与使用寿命，减少运维过程中仪表更换的频次；当需要对压力表侧通路进行泄压操作时，可独立开启排气阀通路，将阀腔内留存的介质压力安全泄放，无需对储罐整体进行泄压操作，大幅缩短仪表检修的停机时间，也避免了介质无组织排放的安全隐患。设计过程中充分考虑了现场安装的操作边界，阀体的安装法兰采用标准储罐接口尺寸，各外接接口的朝向经过优化，压力表安装面朝向巡检人员常规站立的操作侧，液位计连接接口采用同轴对齐设计，可直接对接标准固定管式液位计的上下连接端，排气口朝向罐区安全泄放方向，避免操作时泄放介质直冲操作人员；阀体的操作手轮布置在阀体侧方45度位置，既不会遮挡压力表的读数视线，也能保证操作人员在常规操作距离内无需探身即可完成阀门启闭操作，手轮的操作力矩经过匹配设计，无需借助加力杆即可单手完成切断与排气操作，适配现场日常巡检的操作习惯。从结构细节上看，阀体内部的流道采用圆滑过渡设计，避免介质在阀腔内形成涡流滞留，对于丙烷这类易汽化的介质，可减少阀腔内的介质汽化积液问题，降低阀件冻堵的概率；各密封面采用硬密封加软密封的双重密封结构，在低压储运工况下可保证长期零泄漏，密封组件的更换无需将整个阀体从储罐上拆下，仅需拆开对应端盖即可完成密封件更换，大幅降低后期运维的配件成本与停机时长。
