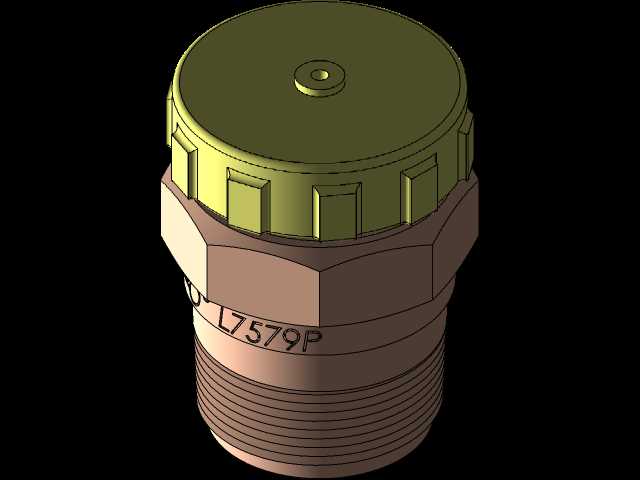

汽车燃油箱用旋启式下止回阀结构设计

在燃油加注系统的实际工程应用中，加注环节的压损控制直接决定了加注效率与运营成本，尤其是大型商用车燃油箱、符合ASME标准的家用储油箱场景，过大的阀门压降会导致加注跳枪、流速受限，既拉长单次加注时长，也会增加油气挥发的管控难度。这款旋启式下止回阀的设计核心，就是围绕低流阻需求展开的。从结构逻辑来看，旋启式阀瓣的摆动轴线与流体流向呈适配角度，当加注燃油正向流入时，阀瓣在流体推力作用下沿转轴自然开启，流道内没有突兀的节流结构，流体可以沿平滑的腔体内壁通行，相比升降式止回阀，能大幅降低整个阀门的通流压损，让燃油加注流速提升的同时，减少流道内的紊流与涡流，避免加注过程中产生的气阻问题。在实际安装场景中，这类止回阀通常布置在油箱加注口内侧的管路末端，需要匹配油箱的安装开孔尺寸，阀体外缘的密封结构要适配油箱壁面的安装平面，保证加注过程中不会出现渗漏，同时阀瓣的开启角度经过限位设计，最大开启位置不会触碰油箱内部的其他构件，预留足够的安装安全边界。反向截止的功能实现上，当加注停止、管路内流体压力回落时，阀瓣在自身重力与回流流体的推力作用下快速复位，密封面紧密贴合，能够阻止油箱内的燃油反向倒流，避免加注管路残油滴落带来的安全隐患。设计过程中需要重点考量阀瓣的配重平衡，既要保证正向通流时阀瓣能被低流速流体顺利推开，不会在小流量工况下产生阀瓣颤振引发的流道噪音与部件磨损，也要保证反向截止时复位动作足够迅速，密封比压满足燃油介质的密封要求，不会出现渗漏。流道的型线设计经过多轮流体仿真优化，从入口到出口的通流截面变化平缓，没有急剧的扩径或缩径结构，尽可能降低流体在阀腔内的局部阻力损失，这也是其能实现低压降、高加注效率的核心设计点。同时，阀体的结构强度要适配燃油介质的长期浸泡，以及加注过程中的压力波动，避免长期使用后出现结构变形影响密封性能与通流效率，适配液化石油气、丙烷等不同烃类燃料的加注场景，满足不同类型储油箱的加注止回需求。
