电站锅炉过热器出口蛇形盘管结构设计

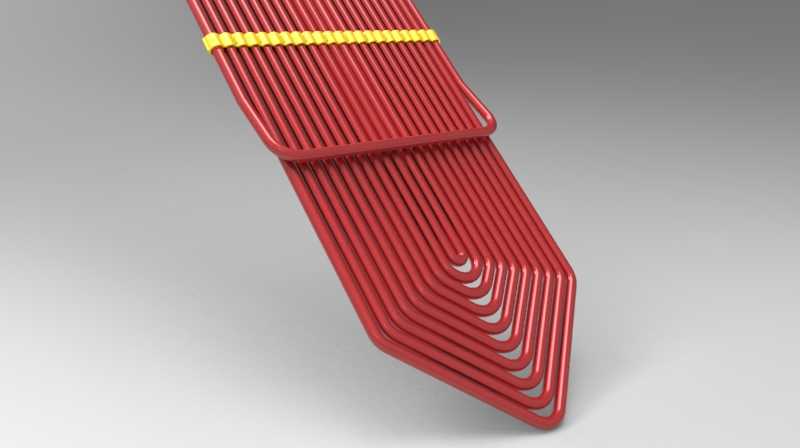

在电站锅炉、工业余热锅炉的尾部受热面布置中，过热器出口盘管是承接高温蒸汽导流、完成末级过热换热的核心承压部件，其布置合理性直接影响锅炉热效率与蒸汽输出参数稳定性。该组盘管采用多排并列蛇形弯管结构，单排管段采用等半径连续U型弯折工艺，管排间通过等距定位扎带进行束装固定，避免烟气流经受热面时引发管排振动磨损，同时保证各管段间烟气通流截面均匀，减少局部烟速过高带来的飞灰冲刷风险。从安装边界来看，盘管整体采用顺列布置方式，管排横向节距、纵向弯曲半径均匹配炉膛出口水平烟道的内部净空尺寸，上端预留集箱对接焊口余量，下端弯头处预留3-5mm的热膨胀间隙，可适配锅炉启停过程中金属管材的热胀冷缩位移量，避免管段因热应力集中出现拉裂泄漏。设计过程中优先考虑管内蒸汽的流动阻力分配，每路盘管的总长度偏差控制在±0.5%以内，保证各并联管段的蒸汽流量偏差处于合理区间，防止个别管段因流量不足出现管壁超温。实际运行场景中，高温烟气横向冲刷盘管外表面，管内流动的饱和蒸汽在流经盘管过程中持续吸热升温，达到额定参数的过热蒸汽后通过出口集箱输送至汽轮机高压缸做功，盘管的弯折段采用大曲率半径设计，既降低管内蒸汽的流动阻力，也减少弯管处的壁厚减薄量，满足高温高压工况下的承压强度要求。管排表面的红色涂装为高温防腐涂层，可耐受烟气侧的高温氧化与腐蚀，定位扎带采用与管材热膨胀系数接近的金属材质，避免长期高温运行下扎带松脱或与管段产生电化学腐蚀。在三维建模过程中，每段弯管的曲率、管排间距、固定点位置均严格遵循锅炉热力计算标准，装配时可直接对接上下集箱的管座接口，无需现场二次修配，能够直接用于锅炉受热面的布置校核、检修模拟以及安装工序推演。
