SP系列SP-1HM自吸式离心泵结构设计

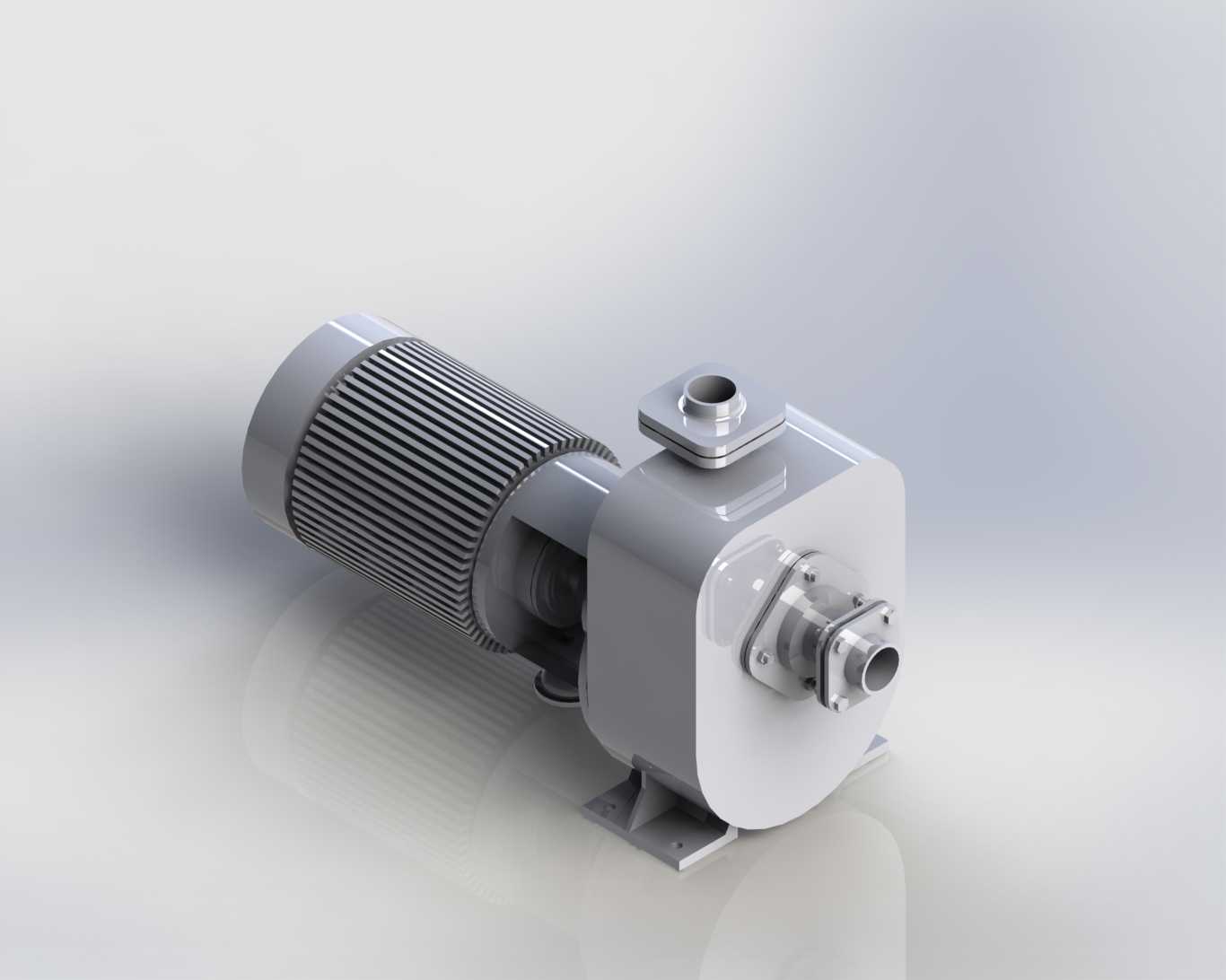

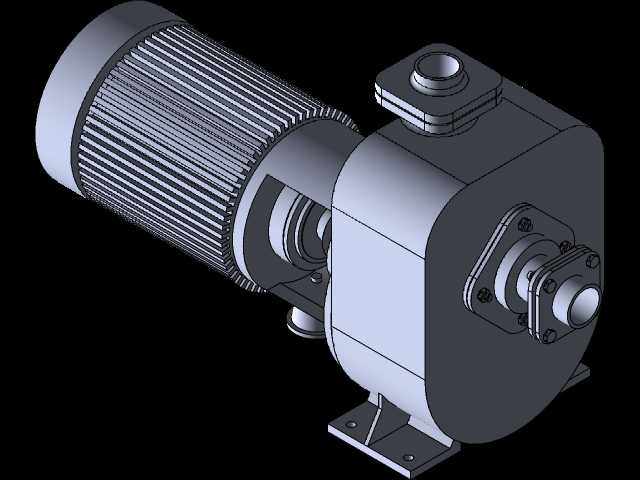

这款SP系列SP-1HM自吸式离心泵，在小型流体输送场景中有着非常广泛的适配性，常见于小型工业循环供水、楼宇增压供水、小型水处理单元的流体输送环节，也可配套在小型清洗设备、冷却循环系统中作为动力核心部件。从结构设计来看，该泵采用电机与泵体直联的紧凑布局，省去了传统联轴器连接的冗余结构，大幅缩减了整机的轴向安装尺寸，对于安装空间局促的配套设备场景十分友好，安装时无需额外预留联轴器调整、维护的操作空间，底座采用一体式铸造支脚，四个安装孔位的同轴度、平面度在建模阶段就做了公差约束，能保证现场安装时与基础台面的贴合度，避免运行时因安装面不平产生的附加振动。泵体部分采用自吸式结构设计，进水口与出水口采用不同朝向的法兰接口布局，进水口设置在泵体前端轴向位置，出水口设置在泵体顶部垂直方向，这种布局能在首次灌注引水后，快速实现自吸排空气，无需每次启动前重复灌泵，实际使用中能减少很多现场操作的繁琐步骤。泵腔内部的叶轮采用闭式结构设计，与泵壳的配合间隙在建模时做了合理的预留，既保证运转时不会出现刮擦，又能尽可能减少容积损失，提升输送效率。电机部分采用标准的风冷散热结构，外壳的散热筋沿轴向均匀排布，建模时对散热筋的高度、间距做了优化，在保证电机外壳结构强度的前提下，尽可能增大散热面积，保证泵组长时间连续运行时电机的温升控制在合理区间。从安装边界来看，整机的重心落在底座支脚的中心区域，安装时只需按照底座孔位尺寸预制固定螺栓即可，外接管路的重量建议做独立支撑，避免管路载荷直接作用在泵体接口上造成接口变形或密封失效。在建模过程中，泵体与电机的连接法兰做了止口定位设计，能保证电机轴与泵轴的同轴度，减少运转时的径向跳动，延长机械密封的使用寿命，机械密封的安装腔在模型中预留了足够的拆装空间，后期维护更换密封件时无需完全拆解泵体，能大幅缩短现场维护的停机时间。
