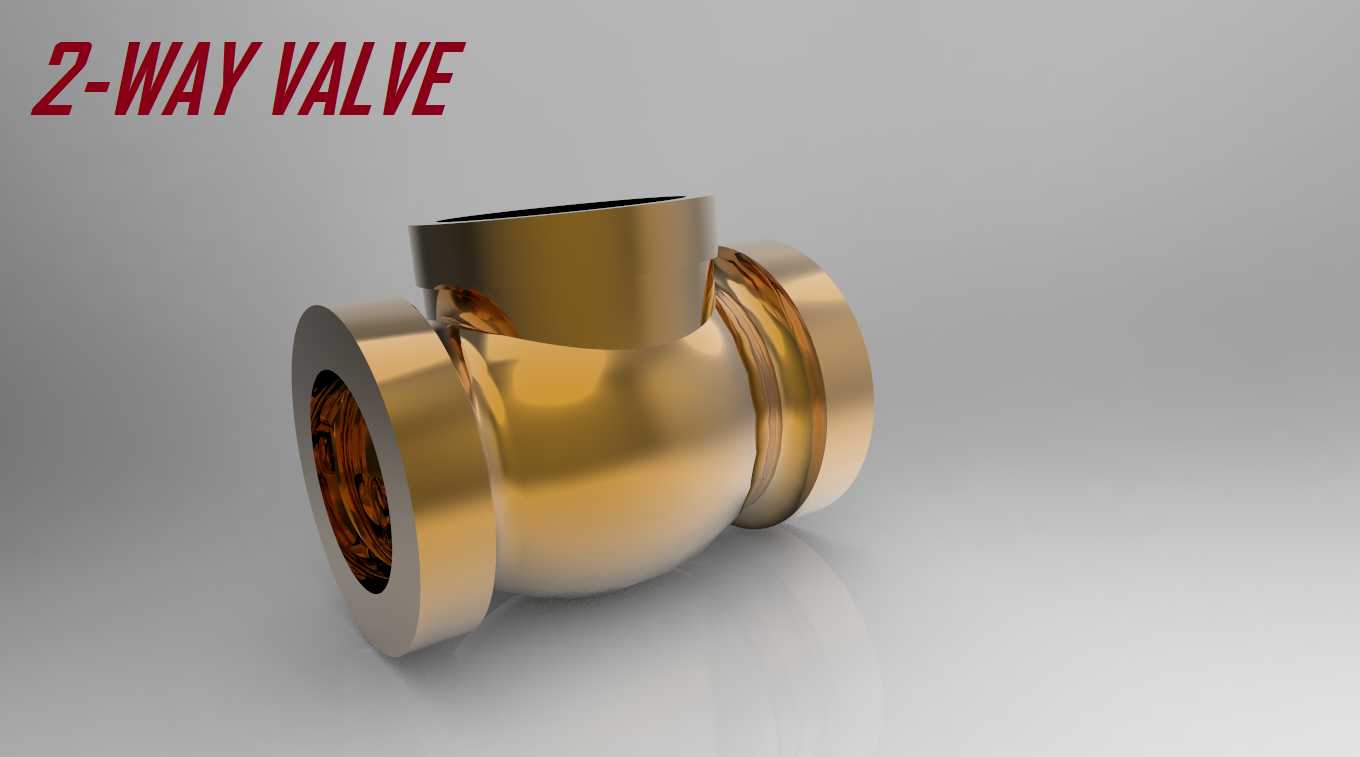

黄铜材质双向导通工业控制阀结构

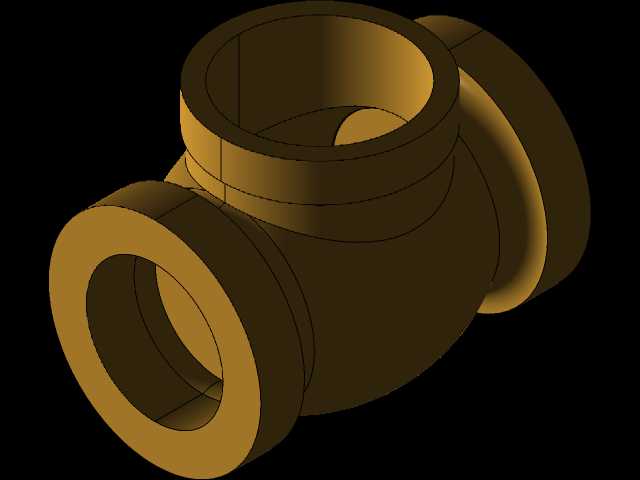

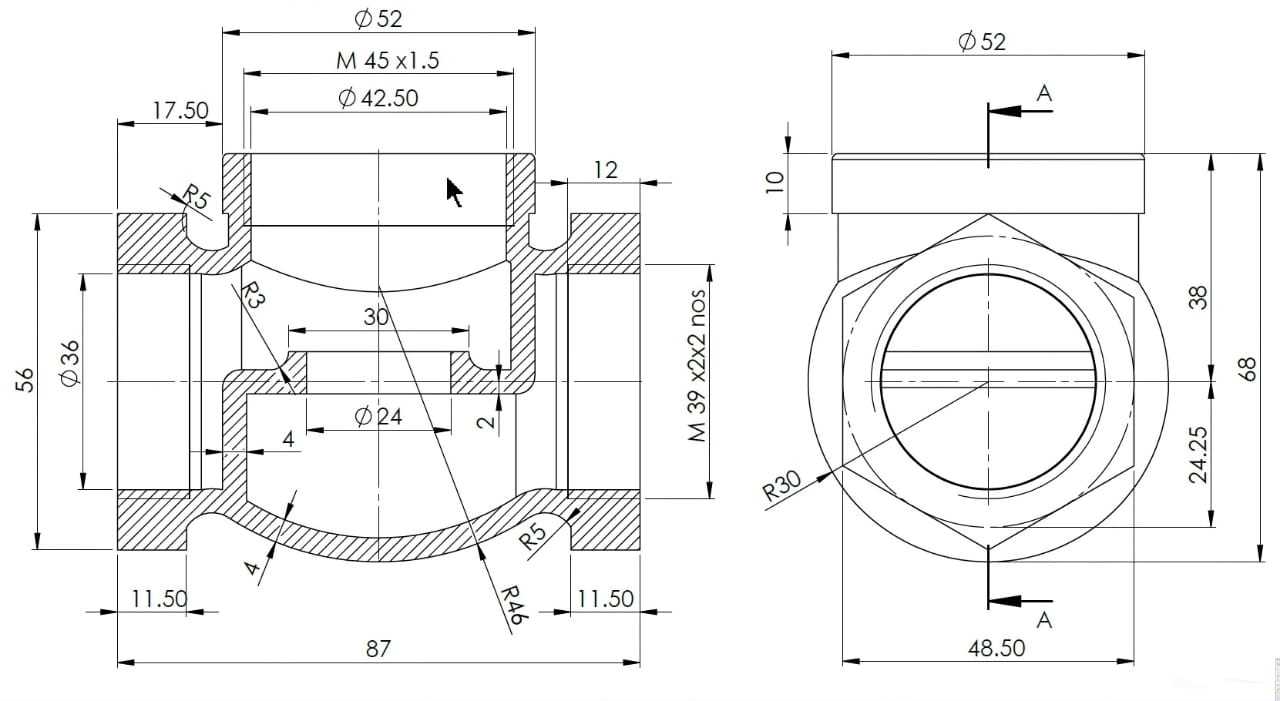

这款双向阀主要应用在民用给排水、小型液压回路、低压气动传输以及暖通空调的支路管路中，承担双向流体导通、截断以及流向切换的核心作用，区别于单向止回阀的单向导通限制，该结构可支持介质从两个接口任意方向流入流出，适配需要双向介质流通的管路布局场景，比如小型恒温供水回路、双向气动执行机构的供气管路、家用净水设备的双向冲洗支路都能见到这类结构的应用。从结构设计来看，整体采用三通式壳体布局，三个连接端均采用外螺纹插接结构，可直接匹配对应通径的内螺纹管路接头，安装时无需额外定制转接法兰，能大幅降低现场安装的配件成本与装配工时。阀体主体采用弧形流道设计，内部流道没有直角弯折结构，介质流经时的局部阻力损失比直角三通阀降低近三成，能有效减少介质输送过程中的压力损耗，尤其适合低压输送场景下的动力节能需求。壳体壁厚按照1.6MPa公称压力进行冗余设计，常规黄铜材质的阀体可耐受最高120℃的介质温度，适配绝大多数民用与普通工业低压流体输送工况。设计过程中优先考虑了加工工艺性，阀体外形采用对称式结构，铸造时可采用水平分型模具，无需复杂的抽芯结构就能完成壳体毛坯的成型，后续机加工工序仅需处理三个连接端的螺纹以及端面密封面，加工工序少，成品率高，适合批量规模化生产。安装边界方面，三个接口的轴线处于同一平面，相邻两个接口的轴线夹角为90度，安装时预留的操作空间仅需比阀体最大外轮廓大30mm即可完成接头拧紧操作，无需预留过大的管路安装空间，适合在紧凑布局的设备内部管路中使用。密封结构采用端面压紧式密封，配合管路接头的密封垫片即可实现无泄漏连接，日常维护时仅需检查接头处的密封垫片老化情况，无需拆解阀体主体，后期运维成本极低。流道内部的过渡圆角全部经过平滑处理，没有凸起或毛刺结构，介质流经时不会产生紊流异响，也不容易滞留介质中的固体杂质，长期使用也不会出现流道堵塞的问题，适配带有少量微小固体颗粒的流体输送场景。
