外六角连接式轴向喷嘴结构设计

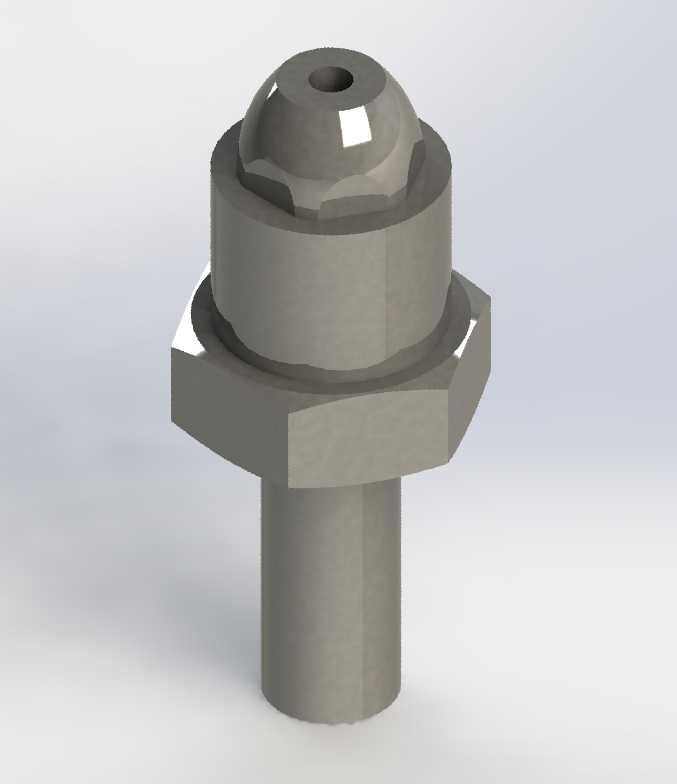

这类带外六角安装位的轴向喷嘴，常被布置在各类工业喷淋、冷却、表面处理工位上，比如机加工工序的切削液定点喷射、涂装前处理的工件表面冲洗、输送线配套的物料加湿环节都能见到同结构产品的应用。从结构设计逻辑来看，下部的圆柱段是插入式安装基准，加工时需严格控制外径公差，保证和安装基座的孔位过渡配合，避免装配后出现歪斜导致喷射角度偏移；中部的外六角结构完全是为装配工序预留的受力位，使用标准开口扳手即可完成拧紧作业，不需要定制专用工装，能大幅降低现场安装、后期维护更换的操作难度，六角的对边尺寸需匹配常用扳手规格，棱边做小倒角处理避免装配时刮伤操作人员手部。上部的球头状喷射端，中心开设的轴向喷孔是核心功能区域，喷孔的孔径、内壁粗糙度直接决定喷射流的形态，若用于冷却工况可将喷孔加工为直孔形成柱状射流，若用于喷淋冲洗则可在喷孔出口处做微小扩口形成扇形雾化效果，球头的外形设计也能减少喷射时的液体飞溅，让射流更集中指向目标区域。设计这类零件时，首先要确认安装边界：下部圆柱段的插入深度要匹配基座的壁厚，不能过长干涉基座内部流道，也不能过短导致配合面不足出现漏液；六角的厚度要保证扳手拧动时不会出现滑棱，同时要控制整体总高度，避免在紧凑的设备内部和周边零部件产生运动干涉。零件的各段同轴度是加工时的核心管控项，若下部圆柱和上部喷孔不同轴，装配后喷孔的指向会出现偏差，直接影响喷射覆盖范围；各段衔接处的退刀槽、圆角都要做合理设计，避免应力集中导致零件在受压工况下出现断裂，同时衔接圆角也能减少液体流动的阻力，降低流道内的压力损失。这类喷嘴的材质选择多根据使用介质确定，普通水基介质工况可采用不锈钢棒料直接车削加工，有腐蚀介质的工况则可选用工程塑料注塑成型，不管采用哪种加工方式，密封面的平面度都要严格管控，保证和对接基座贴合后无渗漏。
