外六角内孔带分流孔柱状接头结构

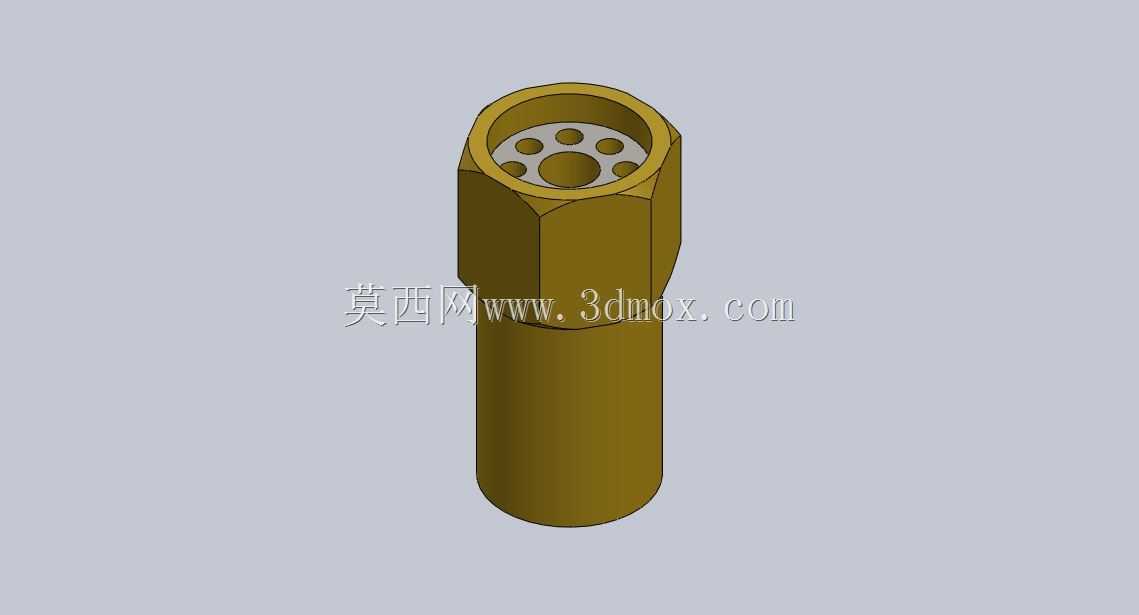

　　这款带外六角夹持段的柱状接头，主要应用在小通径流体管路的终端连接场景，常见于小型气动控制回路、低压润滑系统、实验台流体输送支路中，承担管路对接、流体均流分配的作用。从结构设计来看，下部为光滑圆柱段，加工时严格控制外圆圆柱度与表面粗糙度，装配时可直接插入对应内径的软管或者硬管承插孔，配合卡套或者粘接工艺完成密封固定，圆柱段的长度经过匹配计算，既保证插入后有足够的接触面积防止管路受拉脱落，又不会因为插入过深挤占管路内部通流空间。上部的外六角结构是专门为装配作业设计的受力部位，尺寸完全适配标准开口扳手、套筒扳手的夹持范围，安装时不需要额外制作专用工装，现场装配或者后期维护拆卸都可以直接用通用工具完成，六角段的棱角做了微小的倒钝处理，

　　避免装配时划伤操作人员，也能减少应力集中导致的棱角崩裂问题。接头内部的通流端设计了带多个周向小孔的均流结构，中心保留大直径主通流孔，周围均匀分布六个小直径分流孔，这种结构不是随意设计的：当流体从一端进入接头时，不会直接直冲对面管路内壁，而是通过周围小孔分流后和中心主孔流体汇合，有效降低流体紊流带来的管路振动，同时在输送带有微小杂质的流体时，周围小孔还能起到初步拦挡大颗粒杂质的作用，避免杂质直接进入下游精密阀件造成卡滞。设计过程中需要重点控制几个安装边界尺寸：首先是下部圆柱段的外径公差，必须和适配管路的内径公差形成合理的间隙配合，过大会导致装配困难，过小则会出现密封不严泄漏的问题；其次是外六角的对边尺寸公差，

　　要保证标准扳手可以顺利卡入，不会出现打滑磨圆棱角的情况；再者是内部端面各分流孔的位置度，所有小孔必须围绕中心孔均匀分布，否则会出现流体偏流，导致接头单侧受冲蚀磨损加快，缩短使用寿命。从实际使用场景出发，这类接头不需要做复杂的外形曲面加工，所有结构都可以通过常规车削、钻削工序完成，适合批量生产，加工时六角段可以采用冷镦工艺预成型再精加工，既能提高材料利用率，又能提升六角部位的结构强度，相比全切削加工的零件抗扭能力更强，在装配拧紧时能承受更大的扳手力矩，不会出现六角断裂的情况。在管路布局设计时，这类接头的整体长度较短，不会占用过多的安装空间，适合在设备内部管路排布密集的区域使用，不需要预留太大的操作空间，

　　只要扳手能卡住六角段就能完成拆装，很多紧凑型气动控制箱内部的支路连接都会选用这类结构的接头，兼顾安装便利性和使用可靠性。另外接头内部的均流孔板结构和接头本体是一体化设计的，不需要额外加装单独的均流板，减少了一个装配零件，也就减少了一个潜在的泄漏点，同时避免了额外加装零件带来的通流阻力增大问题，在低压小流量工况下，这种一体化结构的压力损失远低于分体组装的带均流板接头，长期运行的能耗表现更优。
