气动控制螺纹连接二通式球阀结构

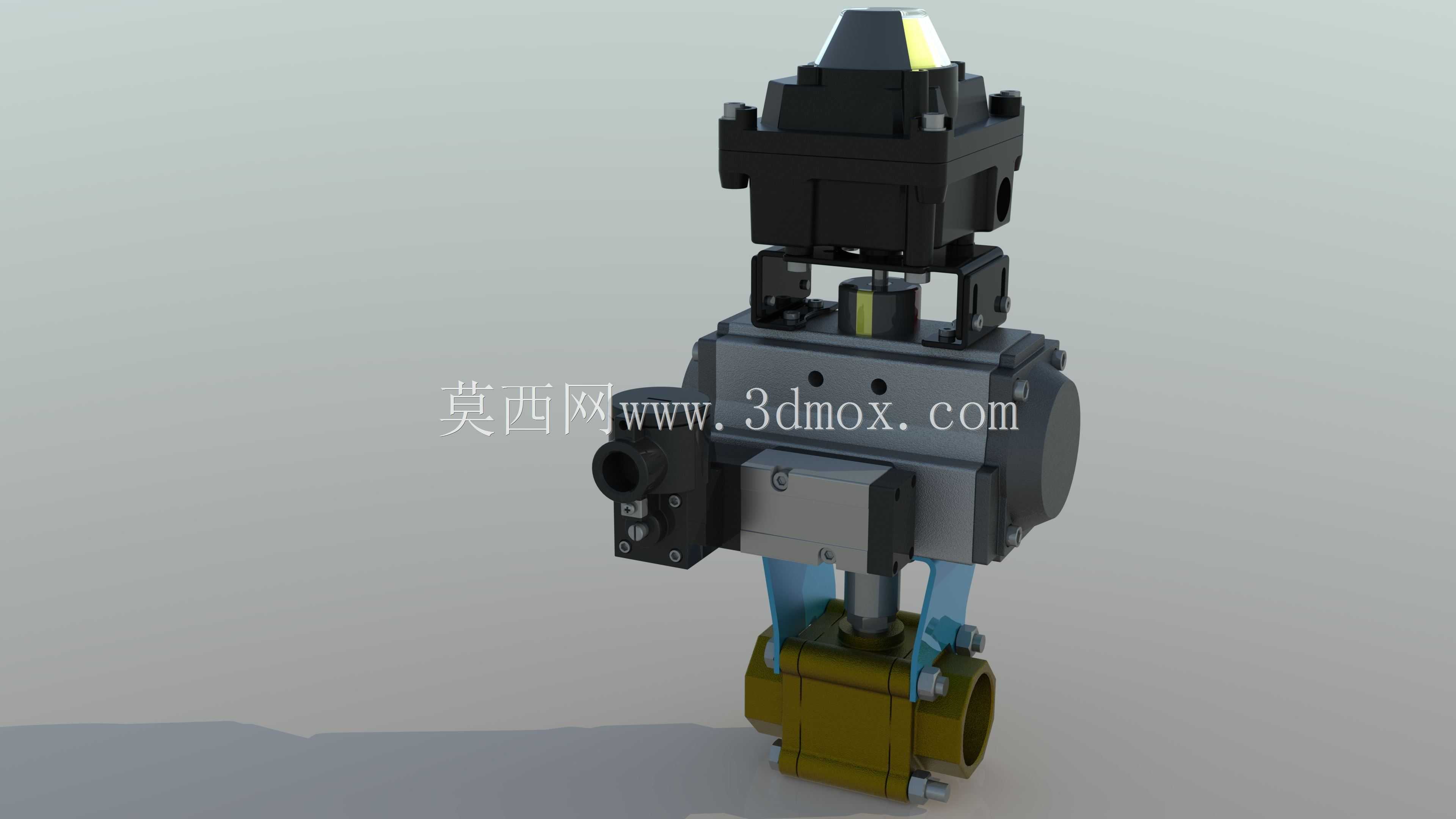

　　这款带气动执行机构的螺纹球阀，主要面向中小口径的工业流体管路自控场景，常见应用在化工助剂输送、水处理支管通断、中小型空压系统气路控制、洁净流体管路的远程启闭工况中，相比手动球阀，它可以搭配电磁阀、限位开关实现远程信号控制，不需要操作人员到现场手动操作阀门手柄，在高空布设的管路、存在腐蚀性介质的作业区域、需要联锁控制的自动化生产线管路中应用十分普遍。从结构组成来看，整套部件分为上部的气动驱动单元、中间的连接支架与阀杆传动段、下部的阀体流道段三个部分，上部的气动执行器采用双活塞齿轮齿条传动结构，这种结构的输出扭矩平稳，在气源压力稳定的工况下，启闭动作的一致性较好，执行器顶部集成了阀位反馈装置，可以实时把阀门的开、

　　关状态转换成电信号传回控制系统，方便运维人员在中控室确认管路通断状态，执行器侧面预留了电磁阀安装接口，不需要额外加装转接支架就可以直接配套五通电磁阀实现气路换向控制，减少现场安装的装配工作量。中间的连接支架采用金属材质加工，把上部执行器和下部阀体刚性连接在一起，支架上预留的安装孔位可以适配不同通径的阀体连接尺寸，阀杆和执行器输出轴之间采用扁方传动配合，避免长期启闭动作出现传动打滑的问题，阀杆部位设置了多级密封结构，防止管路内的介质顺着阀杆间隙向外泄漏，满足常规工业管路的密封要求。下部的阀体采用二通式螺纹连接结构，两端的内螺纹接口可以直接和同规格的工业管路螺纹端配合，不需要额外焊接法兰，安装拆卸的效率更高，适合DN50及以下通径的中低压管路使用，阀体内部的球芯采用通孔设计，阀门全开状态下流道没有明显的缩径，介质通过时的流阻更小，不容易在阀腔内部残留介质，也降低了介质带固体颗粒时对阀体内壁的冲刷磨损。在设计这套结构的时候，首先要确认的是气动执行器的输出扭矩和阀体启闭所需扭矩的匹配度，需要根据管路的工作压力、介质特性计算出球芯和阀座之间的摩擦阻力矩，再预留1.3倍左右的安全余量来选配执行器的气缸规格，避免气源压力出现波动时阀门无法正常启闭。其次要考虑安装边界的尺寸问题，上部执行器加上顶部反馈装置的总高度，要和现场管路周边的安装空间匹配，尤其是侧面安装电磁阀之后的整体宽度，不能和周边的管路、支架出现干涉，

　　阀体两端螺纹的同轴度公差要控制在合理范围内，避免安装到管路上之后出现阀杆歪斜、执行器输出轴和阀杆不同心的问题，长期偏心运行会加速阀杆密封的磨损，也会增大启闭动作的阻力。另外，阀位反馈装置的触发凸轮位置要和阀门的全开、全关位置精准对应，调试的时候要先把阀门手动转到全关位置，调整反馈凸轮触发关位信号，再转到全开位置调整开位信号，避免出现信号反馈和实际阀位不一致的问题，导致控制系统出现误判。在实际选型应用的时候，还要根据介质的温度、腐蚀特性选配对应的阀座和密封件材质，如果是普通水、压缩空气这类常规介质，采用增强聚四氟乙烯阀座就可以满足使用要求，如果是带有一定腐蚀性的化工介质，就要更换对应的耐蚀密封材质，同时阀体材质也要做对应的适配。

　　这套结构的维护也比较方便，日常巡检只需要检查气源管路有没有漏气、阀位反馈信号是否正常，长期运行之后如果出现内漏，只需要拆开阀体更换阀座和球芯密封件就可以，不需要把整个阀门从管路上完全切割下来，降低了运维的成本和工作量。在三维建模过程中，要重点保证各个配合面的尺寸公差匹配，比如执行器和支架的连接孔位、支架和阀体的连接螺柱位置、阀杆和球芯的配合尺寸，这些部位如果出现尺寸偏差，会直接导致实物装配的时候出现干涉，无法完成组装，同时还要把气动执行器的气路接口、电磁阀的安装空间、接线端子的操作预留空间都在模型里体现出来，方便设计人员在做整体管路布局的时候提前确认安装操作空间，避免现场安装的时候才发现操作空间不足，需要重新调整管路走向。
