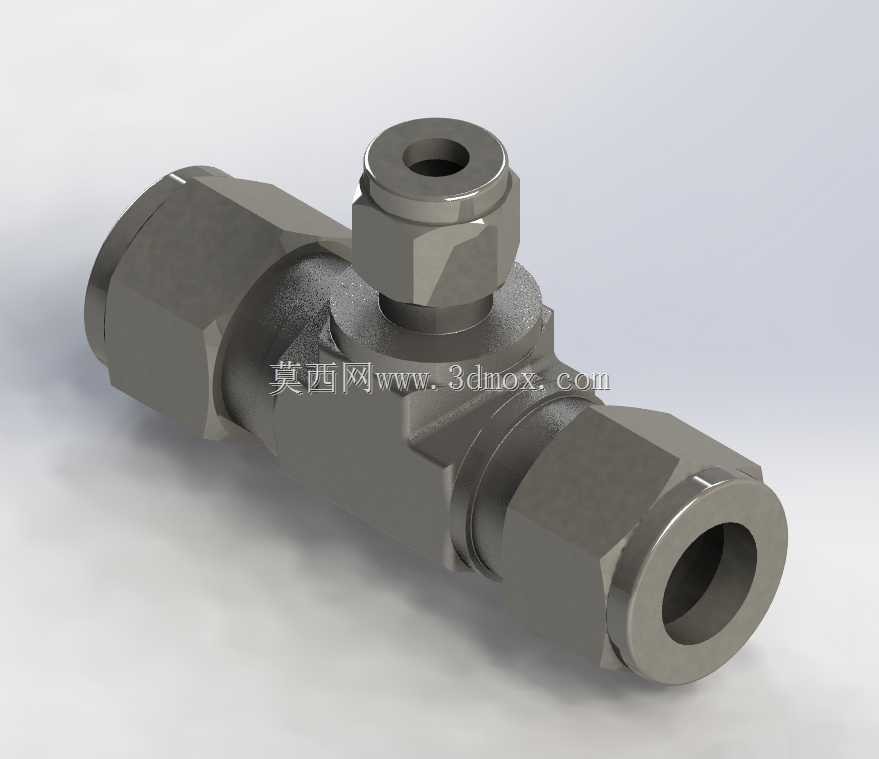

三通式卡套液压流体管路接头

　　这类三通卡套接头在流体输送管路系统里属于非常常见的分支连接件，日常在液压站油路排布、实验室气路搭建、小型化工试剂输送管路、气动设备气源分流场景中都能见到它的身影，核心作用是在单条直通管路的基础上，额外引出一条垂直方向的支路，实现一路流体输入、两路输出或者两路汇入一路输出的流向切换，不需要额外焊接或者做复杂的管路扩口操作，安装和后期维护的效率比传统焊接接头高很多。

　　从结构设计逻辑来看，这款接头采用的是等径卡套连接形式，三个接口的适配管路外径保持一致，三个方向的锁紧螺母结构完全通用，卡套式的密封原理是依靠拧紧螺母时挤压前端的金属卡圈，让卡圈刃口均匀切入待连接的管路外壁，同时卡圈自身产生弹性变形填充接头本体与管路之间的间隙，既能实现可靠的静密封，又能承受管路内的流体脉冲压力，不需要额外缠绕生料带或者加装密封垫片，避免了密封件老化带来的渗漏风险。接头本体采用整体锻压成型后做精密机加工，内部流道做了平滑过渡处理，三个接口的交汇处没有尖锐的直角拐角，能减少流体经过时的局部阻力损失，也避免了杂质在拐角处沉积造成管路堵塞，对于输送有少量微小颗粒的流体介质也有较好的适配性。

　　在安装边界方面，这类接头的三个接口轴线处于同一平面，其中两个接口同轴布置，第三个接口垂直于同轴轴线方向，安装时需要预留足够的扳手操作空间，尤其是三个锁紧螺母的拧紧位置，要保证标准开口扳手或者活动扳手能完全卡住螺母的六角面，避免因为操作空间不足导致螺母拧紧力矩不够，出现渗漏或者管路滑脱的问题。接头的外形轮廓没有多余的突出结构，整体结构紧凑，在排布密集的管路组里可以有效节省安装空间，相邻接头之间不会出现干涉问题。实际选型使用时，需要注意匹配对应管路的外径尺寸，同时确认接头本体的材质与输送介质的兼容性，比如普通碳钢材质适配常规液压油、压缩空气等无腐蚀性介质，不锈钢材质则可以适配弱腐蚀性流体或者有洁净要求的气路、液路场景。

　　从建模细节来看，这款模型还原了接头本体的六角拆装位、锁紧螺母的棱角结构、卡套预装后的配合间隙，内部流道的尺寸也按照实际通径做了等比例还原，没有做简化处理，在做管路系统整体装配仿真、管路干涉检查的时候，可以直接调取使用，不需要再额外做结构修正。卡套接头相比其他接头形式的优势在于拆装重复利用率高，只要卡圈没有出现过度变形或者刃口损坏，多次拆装之后依然能保持可靠的密封性能，在需要经常调整管路布局的试验台、临时流体输送线路里使用优势非常明显，不需要像焊接接头那样一旦定位就很难改动，也不会像快插接头那样在高压工况下容易出现脱管的问题。在实际管路排布时，这类三通接头的安装位置要尽量避开管路的应力集中点，不要让接头承受额外的管路弯折拉力，固定管路时要在接头两侧就近加装管夹，减少管路振动对接头密封面的疲劳损伤，延长接头的使用寿命。
