小型卡套式直通手动旋塞阀结构设计

　　这款手动旋塞阀的设计定位是小通径低压流体管路的通断控制场景，常见于实验室气路、小型化工分析设备、半导体制程辅助气路、医疗设备流体回路这类对安装空间有严格限制、操作频次不高但要求密封可靠的工况。和常规球阀相比，旋塞结构的启闭行程更短，手柄旋转90度即可完成全开全关动作，在密集排布的管路面板上操作时，不会因为手柄转动幅度过大干涉相邻的管路元件。

　　从结构设计逻辑来看，整体采用一体式中腔结构，减少了额外的外泄漏点，旋塞密封面采用锥面配合的设计思路，装配时通过底部的压紧调节结构可以微调旋塞和阀体密封面的贴合预紧力，长期使用出现轻微磨损后，不需要拆解整个阀门，只需要微调底部的压紧螺母即可补偿密封面的磨损量，延长整阀的使用寿命。两端的连接结构采用卡套式接头设计，不需要额外焊接或者攻丝，安装时只需要将对应外径的硬管插入接头，拧紧锁紧螺母即可完成管路连接，适配外径1/4英寸的金属硬管或者硬质尼龙管，安装效率比螺纹连接提升40%以上，也避免了螺纹密封带残留进入管路造成下游元件堵塞的风险。

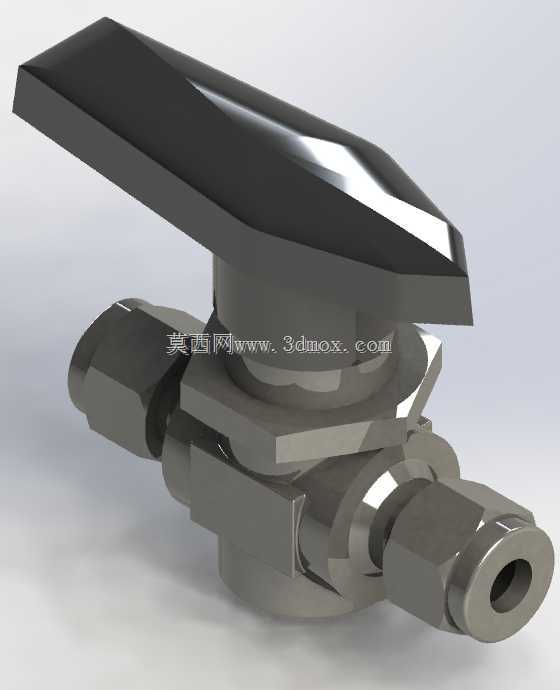

　　操作手柄采用扁平式菱形结构，相比常见的一字型手柄，侧面的受力面积更大，戴防滑手套操作时也能稳定施力，不会出现打滑的问题；手柄和旋塞杆的连接采用扁方定位结构，装配时可以保证手柄的指向和管路通断状态完全对应，手柄和管路轴向平行时为全开状态，垂直时为全关状态，操作人员在现场巡检时不需要凑近观察阀门标识，远距离就能判断阀门的启闭状态，降低误操作的概率。手柄下方设置了一体式的限位台阶，旋转到全开或者全关位置时会被阀体上的凸台挡住，不需要操作人员凭手感判断旋转角度，避免过度旋转造成密封面的划伤。

　　从安装边界尺寸来看，整阀不含接头的主体宽度控制在22mm以内，含两端卡套接头的总长度为68mm，手柄最高点距离阀体安装基准面的高度为45mm，在做管路排布设计时，预留的操作空间只需要保证手柄旋转半径内没有障碍物即可，不需要额外预留过大的检修空间。阀体的流道采用等径直通设计，全开状态下流道没有缩径，流体通过时的压力损失比同通径的截止阀小60%以上，对于低压、小流量的气体或者低粘度液体输送场景，不会因为阀件的阻力造成上游压力波动。

　　密封结构的设计上，旋塞和阀体之间采用软密封材质衬层，在0.6MPa的工作压力下，无论是气体还是低粘度液体都能实现零泄漏，同时软密封材质的摩擦系数更低，启闭操作的扭矩控制在0.5N·m以内，不需要借助额外的工具，徒手就能完成启闭操作，适合需要频繁手动切换气路的实验场景。阀体外部的所有棱角都做了R0.5以上的倒圆角处理，安装操作时不会划伤操作人员的手部，也避免了尖锐棱角在狭小设备空间内刮擦相邻的管线绝缘层。

　　在做三维建模的时候，所有配合面的公差都按照机械设计手册的推荐值选取，旋塞和阀体密封面的配合公差选H7/g6，既保证转动灵活，又不会因为间隙过大造成密封衬层被压力介质挤入间隙。卡套接头的密封锥面角度设计为24度，和标准卡套接头的锥度完全匹配，用户在后期维护更换接头配件时，可以直接采购标准件替换，不需要定制特殊配件。整体结构没有复杂的异形曲面，所有零件都可以采用常规的车削、铣削工艺加工，不需要特殊的工装夹具，量产时的加工成本比同规格的球阀低15%左右，适合批量配套在小型流体设备上作为配套阀件使用。
