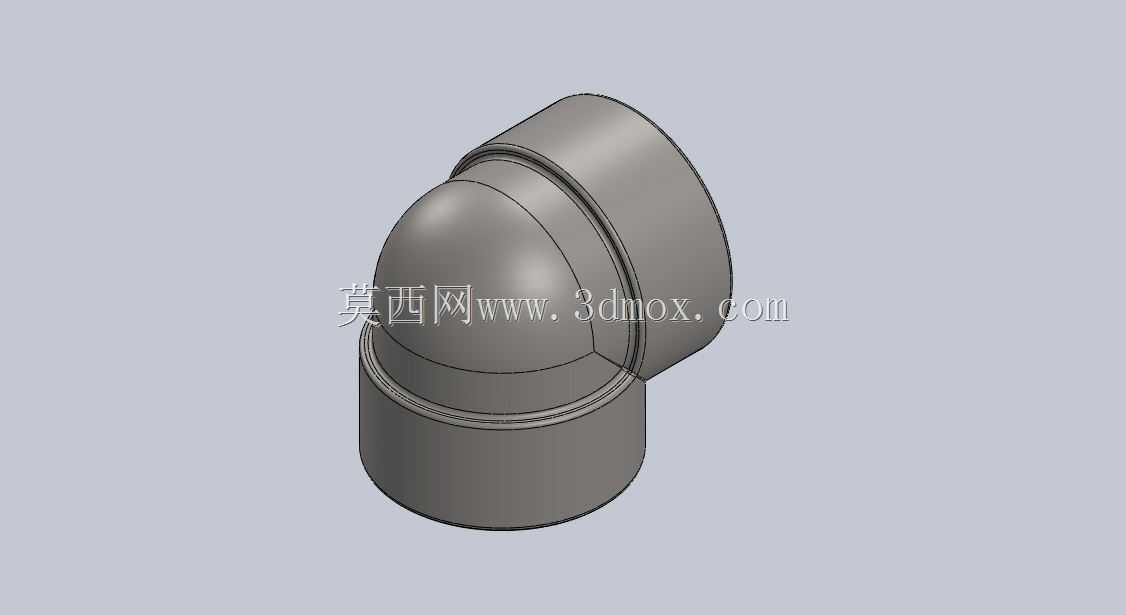

1又1/4NPT内丝90度弯头管件结构

　　在民用给排水、工业流体输送、气动控制回路、液压动力管线的布设场景中，90度内丝弯头是改变管路走向最常用的连接件之一，这款适配1又1/4英寸NPT内螺纹的弯头，主要用于公称通径对应规格的管路直角转向，在实际安装场景中，常被用于设备端接口与硬质管线的转向衔接，比如空压机出口管线的直角转向、车间压缩空气支管路的方向调整、消防水系统局部管线的走向适配、小型液压站油路的转向连接，也可用于民用供水系统中水表、阀门前后的管路转向布设。从结构设计来看，这款弯头采用等径双内丝结构，两端均为标准NPT锥管内螺纹，锥度为1:16，安装时依靠螺纹牙型的挤压变形实现密封，无需额外密封垫即可耐受常规工况下的流体压力，适配的介质包括常温清水、压缩空气、

　　低压液压油、非腐蚀性工业气体等。弯头的转弯处采用圆弧过渡结构，而非直角折角，这种设计一方面可以降低流体流经转弯处的局部阻力，减少管路系统的压力损失，避免直角结构造成的介质紊流、冲蚀管壁的问题，另一方面圆弧过渡的壁厚均匀性更好，在承压时应力分布更均匀，不会出现直角处应力集中导致的开裂风险，在注塑成型或者金属铸造加工时，也能避免拐角处的缩孔、缺料等成型缺陷。从安装边界来看，两端的内螺纹端口均设计有标准的螺纹退刀结构，端口处有一小段平直的圆柱导向段，安装时可以方便地对准外螺纹接头，避免螺纹错牙导致的密封失效，弯头的两个接口轴线呈严格90度垂直，安装后两个方向的管路不会出现偏斜，能保证管线布设的平直度，减少管路安装后的附加应力。

　　弯头的外轮廓采用圆滑过渡设计，没有尖锐的棱角，在安装空间狭窄的场景中，不会因为棱角剐蹭损坏相邻的管线或者保温层，外壁的厚度经过计算校核，在承受1.6MPa公称压力的工况下，壁厚余量满足通用管路系统的安全系数要求，不会出现鼓胀、破裂的问题。在实际选型使用时，这款弯头适配的外螺纹接头为同规格1又1/4英寸NPT外锥螺纹，安装时通常在螺纹处缠绕适量生料带或者涂抹螺纹密封胶，进一步提升密封性能，适用于工作温度在-20℃到120℃之间的流体输送场景，在管路布设遇到墙体转角、设备接口方向与管线走向不一致的情况时，不需要对管线进行弯折，直接通过该弯头即可实现顺畅转向，大幅降低现场施工的难度，也减少了管线弯折造成的通径缩小、管路强度下降的问题。

　　从建模逻辑来看，这款弯头的结构采用回转特征加布尔运算的方式构建，先绘制弯头的中心圆弧轨迹，再沿轨迹扫描出弯头的主体流道与外壁结构，两端分别切除出标准NPT内螺纹特征，端口处加工出导向倒角，整体结构没有多余的冗余设计，所有尺寸均符合NPT螺纹的标准规范，安装互换性强，可以直接替换同规格的市售标准弯头，在做管路系统三维装配时，能够直接与对应规格的外螺纹接头、阀门、管线等配件完成装配干涉检查，提前预判安装时可能出现的空间冲突问题，减少现场安装的返工率。
