异形弯折螺旋连接金属弹性构件

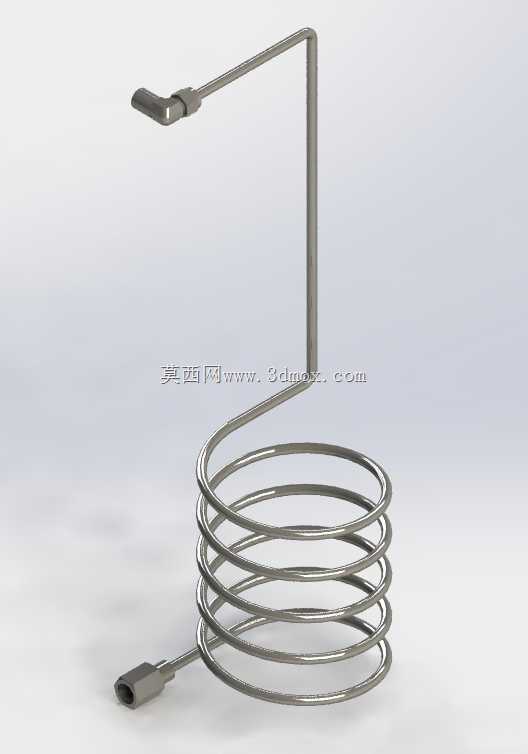

　　这类异形螺旋弯折金属构件，常出现在需要兼顾弹性支撑、管路导向或是小行程弹性复位的工装与小型设备工位上，和常规等节距圆柱压簧不同，它的两端延伸段做了定向弯折，末端还预留了扁位安装接口，不需要额外做固定座的二次装夹适配，直接就能卡入对应工位的预留槽位完成固定。从结构设计逻辑来看，底部的螺旋段是核心弹性功能区，采用等径等节距的螺旋绕制方式，圈与圈之间预留了均匀的间隙，既可以承受轴向的压缩载荷，也能在径向受到小幅偏移力的时候提供复位弹力，适配工位上存在小幅振动、或是需要两个连接端有相对位置浮动的场景。两端的延伸弯折段做了直角过渡处理，弯折处的圆角经过优化，避免应力集中导致的金属疲劳断裂，毕竟这类弹性构件如果弯折处圆角过小，

　　长期反复受力后很容易在弯折位置出现裂纹，直接影响使用寿命。末端的扁位接口做了压平处理，端面平整，和对接部件的接触面可以做到完全贴合，不会出现点接触导致的受力不均，也能防止安装后构件出现周向转动，保证两个延伸端的朝向始终符合工位的装配要求。在实际应用场景里，这类构件可以用在小型检测设备的探针浮动支撑结构上，螺旋段提供的弹力可以让探针始终贴合被测工件表面，两端的弯折段刚好可以卡在设备安装板的预留卡槽里，不需要额外的螺丝固定，拆装维护都很方便；也可以用在小型消费电子的翻盖结构里，替代传统的扭簧提供翻转复位力，螺旋段的内径可以根据安装空间做调整，弯折段的长度和角度也能根据翻盖的开合行程做适配，比标准扭簧的空间适配性更强。

　　做这类构件的三维建模时，要重点注意螺旋段和两端直段的衔接过渡，不能出现曲面断层，扫掠路径要保证曲率连续，不然导出工程图后生产出来的构件会在衔接位置出现凸起，影响装配精度；另外弯折段的长度要严格匹配安装边界，底部螺旋段的最大外径不能超出安装位的预留空间，不然装配时会和周边结构件发生干涉，两端延伸段的朝向角度公差要控制在合理范围，不然安装后接口位置会出现错位，无法和对接部件正常连接。从安装边界来看，这类构件的安装位只需要预留出螺旋段的圆柱容纳空间，以及两端直段的走向避让空间即可，不需要额外设计复杂的固定结构，末端的扁位接口可以直接插入对应部件的扁槽内，靠过盈配合或者侧面的顶丝就能完成固定，

　　整体占用空间比采用标准弹簧加固定座的方案要小30%左右，很适合空间紧凑的小型设备内部使用。在功能特性上，这类构件的弹力大小由螺旋段的线径、圈数、中径共同决定，线径越粗、圈数越少、中径越小，提供的弹力就越大，设计时可以根据工位需要的复位力大小调整这几个参数，不需要改变整体的安装接口尺寸，适配性很强；另外金属材质的表面可以根据使用环境做不同处理，普通工况下做镀锌防锈即可，有耐腐蚀要求的工位可以采用不锈钢材质，有导电要求的场景还可以做镀银处理，满足不同行业的使用需求。
