多耳式法兰连接蝶阀结构设计方案

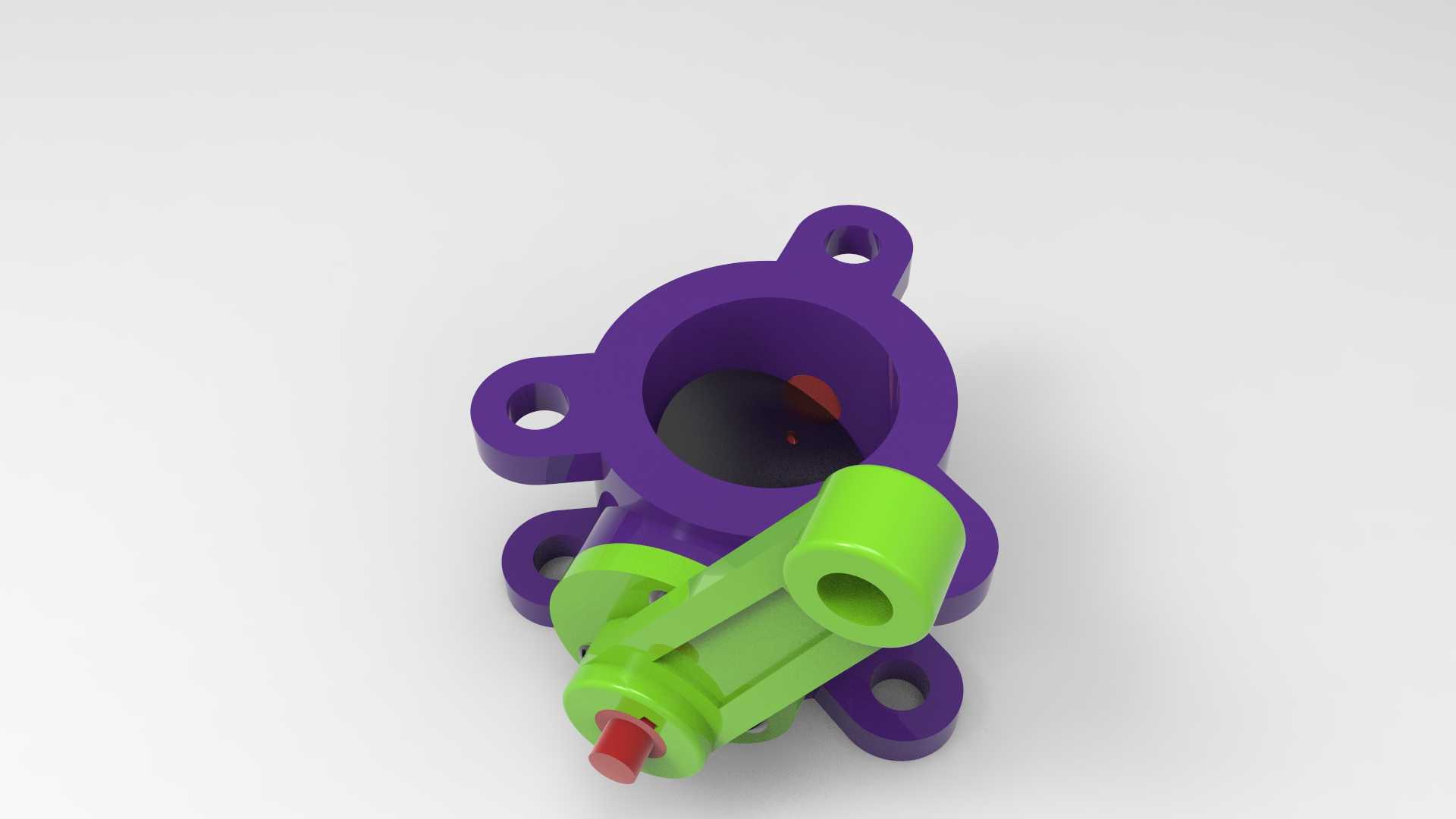

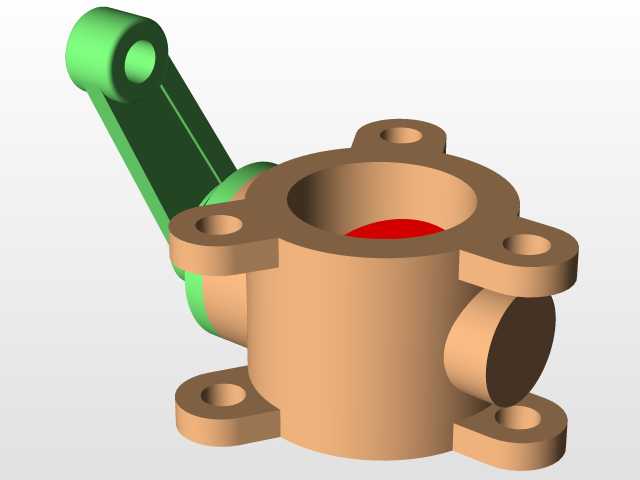

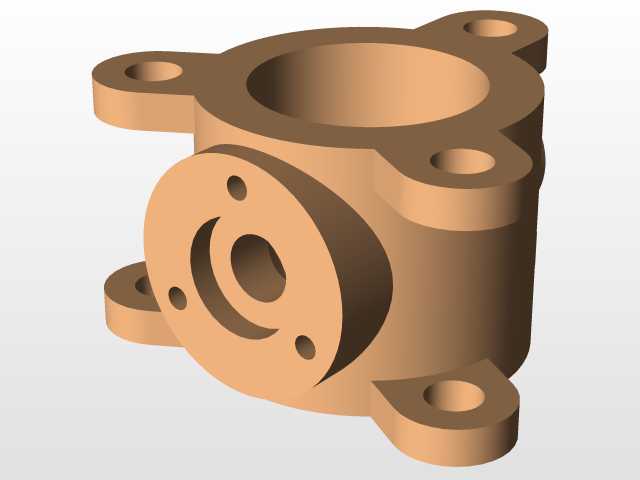

这款蝶阀的结构设计围绕中低压流体管路的通断与流量调节需求展开，主体采用多耳式法兰连接结构，四个带安装孔的凸耳沿阀体周向均匀分布，安装时可直接穿过螺栓与管路法兰对接，无需额外配置对夹式紧固件，适配DN50至DN150口径的常规工业管路，安装边界预留足够的螺栓操作空间，避免与周边管路支架、保温层产生干涉。阀体流道采用直通式等径设计，介质流经时的流阻系数仅为0.2至0.3，远低于同口径截止阀，适用于水、压缩空气、弱腐蚀性流体等介质的输送场景，在给排水管网、暖通空调循环系统、轻工生产物料输送管路中都能适配。

启闭件采用偏心蝶板结构，关闭时蝶板密封面与阀座形成线性密封，相比传统中线蝶阀，密封面磨损量降低40%以上，使用寿命更长，阀杆与蝶板采用无销连接结构，避免了销钉处的介质泄漏隐患，同时提升了扭矩传递的稳定性。侧置的驱动连接端可适配手动手柄、蜗轮头、气动执行器等多种驱动方式，接口尺寸符合通用安装标准，用户可根据现场自动化需求灵活选配驱动单元，无需对阀体进行二次加工。

设计过程中优先考虑了现场维护的便捷性，阀座采用嵌入式安装结构，更换密封件时无需将整个阀体从管路上拆下，仅需拆开上端阀盖即可取出阀座与蝶板组件，大幅缩短停机维护时间。阀体壁厚按照公称压力1.6MPa的标准核算，在保证承压强度的前提下，通过拓扑优化去除了非受力区域的多余材料，整体重量比同参数传统蝶阀降低15%左右，降低了管路的承重负荷。所有运动部件的配合间隙都经过公差匹配，常温工况下启闭扭矩控制在10N·m以内，手动操作时无需借助额外加力杆即可完成启闭动作，气动驱动时也可选用更小规格的执行器，降低配套成本。流道内壁做了圆弧过渡处理，没有介质滞留的死角，输送含少量颗粒的流体时也不易出现积料堵塞问题，适配更多复杂工况的使用需求。
