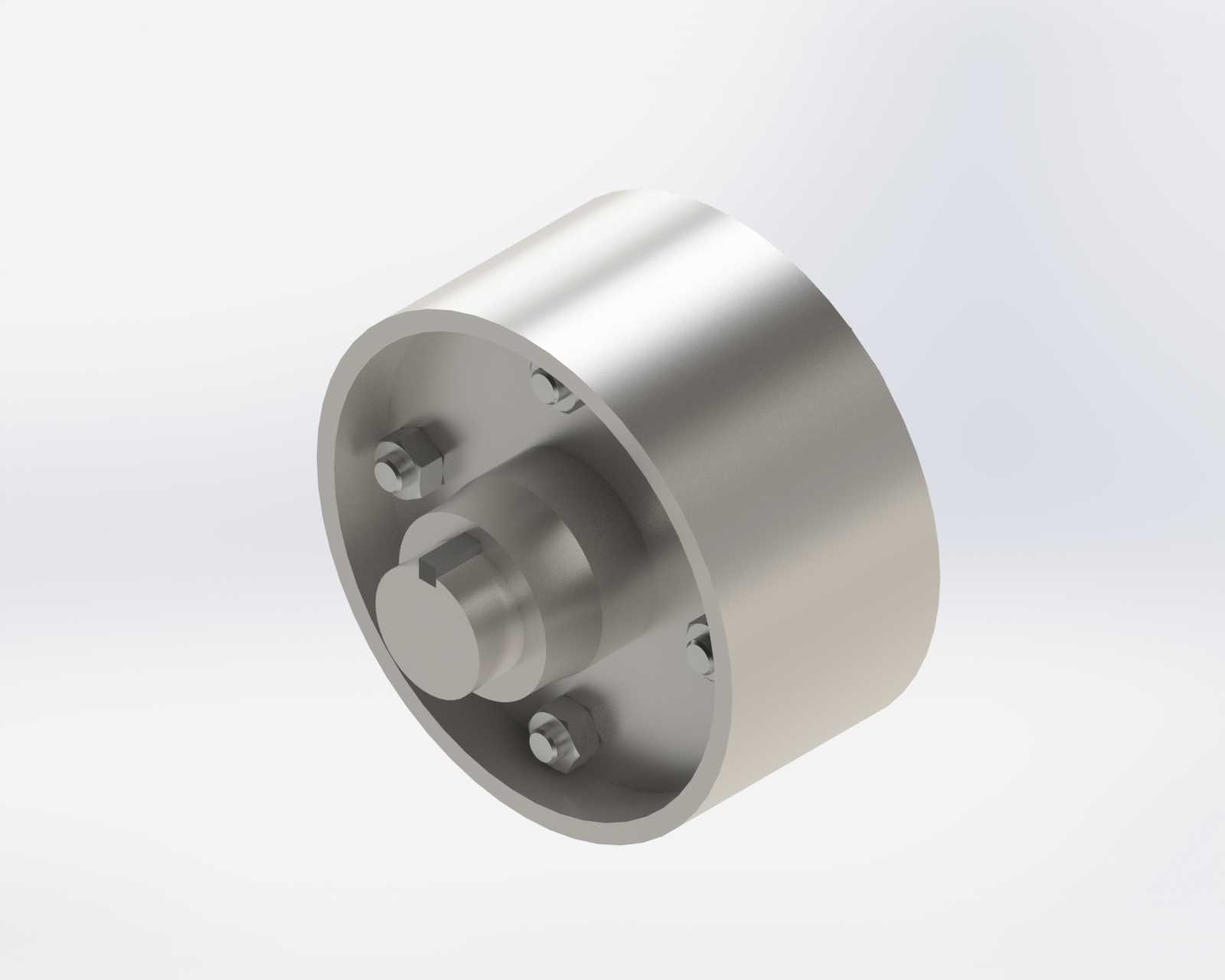

全尺寸刚性法兰联轴器结构设计

在各类工业传动系统的轴系布局中，法兰联轴器是应用极为广泛的刚性轴连接部件，多用于对中精度要求较高、载荷平稳无剧烈冲击的传动场景，比如常规输送线的驱动端连接、中小型泵组的电机与泵轴对接、普通机床进给轴的传动衔接等工况，这类场景下轴系运行时两轴的相对偏移量极小，刚性连接的结构可以保证扭矩传递的同步性，不会出现传动滞后的问题。这款法兰联轴器采用凸缘对接的结构形式，两个半联轴器分别通过轴孔与键槽固定在待连接的两根轴端，对接端面通过止口定位保证同轴度，沿圆周均布的锁紧螺栓将两个半联轴器压紧为整体，依靠结合面的摩擦力与螺栓的抗剪能力传递工作扭矩。设计过程中首先要匹配对应轴径的轴孔公差，通常采用H7/k6的过渡配合保证轴与联轴器的对中性，键槽的尺寸按照对应轴径的平键标准选取，确保扭矩传递过程中键连接不会出现压溃失效。螺栓的布置数量与规格根据额定传递扭矩计算确定，沿法兰圆周均布的布局可以保证锁紧力均匀分布，避免对接面出现局部间隙导致的偏载问题。安装边界方面，需要预留足够的螺栓拆装空间，尤其是法兰圆周外侧的扳手操作空间，以及轴向的安装推入距离，确保现场装配时可以顺利完成半联轴器的轴端定位与螺栓锁紧作业。联轴器的外圆表面做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少运转过程中的空气阻力与动平衡偏差。止口的配合长度经过合理设计，既可以保证对接时的定位精度，又不会因为配合过长导致装配难度提升。这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此在安装时需要严格校准两轴的同轴度，径向偏移与角向偏移都要控制在允许范围内，否则运转过程中会产生额外的附加载荷，加剧轴与轴承的磨损，严重时甚至会引发轴系断裂的故障。在选型匹配时，除了核对轴孔尺寸与键槽规格，还要根据传动系统的额定扭矩、最高转速选取对应规格的联轴器，确保螺栓强度、法兰本体的抗剪强度都能满足工况载荷要求，避免出现过载失效的问题。
