食品加工用9英尺皮带输送设备三维设计

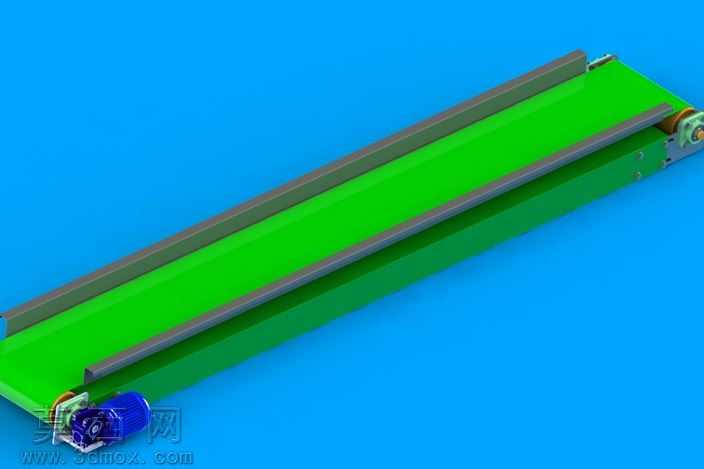

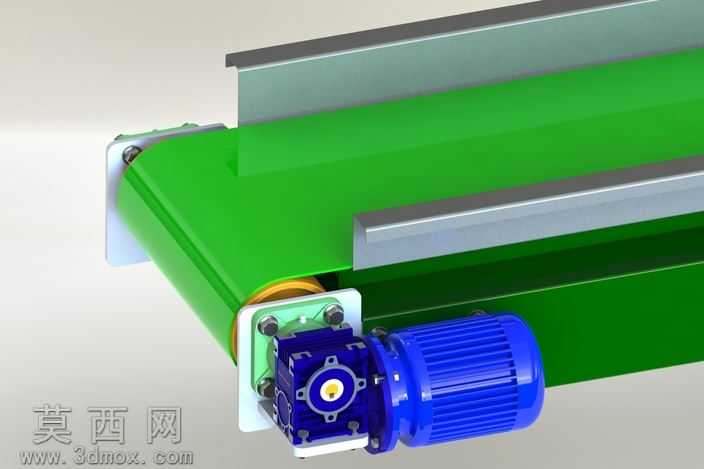

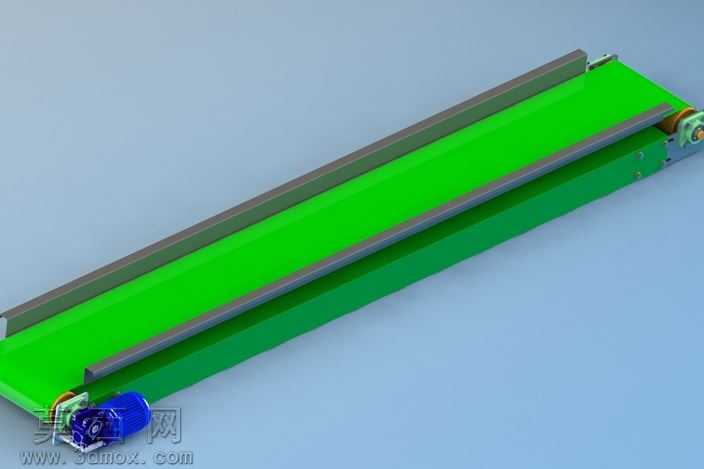

本模型为食品加工场景适配的9英尺皮带输送机三维设计成果，建模阶段以实际食品生产车间的输送需求为核心依据，严格遵循食品接触类设备的卫生设计规范开展结构搭建。建模过程中首先确定整体机架的型材选型与尺寸比例，采用符合食品车间耐腐蚀要求的框架结构，通过三维软件的参数化建模功能完成机架主体的轮廓绘制，对两侧的导向挡边、端部的驱动辊与从动辊安装位进行精准的尺寸约束，确保各部件装配间隙符合机械设计公差要求。渲染阶段针对食品设备的视觉特性调配材质，输送皮带采用食品级PU材质的亮绿色哑光质感，还原真实食品输送皮带的色彩与表面触感，机架部分采用食品级喷涂的金属材质，调整材质的粗糙度与反光参数，模拟工业喷涂表面的细腻质感，驱动端的电机外壳、辊筒端面的轴承部件分别赋予对应的金属与工程塑料材质，通过环境光与补光的参数调整，在蓝色背景下呈现出清晰的结构层次，避免部件之间的视觉混淆。结构设计上，该输送机采用端部单电机驱动的布局，驱动辊与电机输出端直连减少传动损耗，皮带两侧设置连续导向挡边，防止食品加工过程中的散状物料、包装物料从皮带侧边掉落，机架底部预留安装固定孔位，可适配车间地面的支架安装或生产线对接安装需求，整体长度严格按照9英尺的尺寸进行换算建模，保证与同产线其他设备的对接尺寸匹配。设计思路围绕食品加工场景的特殊需求展开，摒弃了普通工业输送机易积灰、存在清洁死角的结构，所有框架连接处采用圆弧过渡设计，便于生产间隙的清洁消杀，皮带张紧结构设置在端部从动辊位置，可通过调节螺栓快速调整皮带张紧度，降低日常维护的操作难度，整体模型完整还原了皮带输送机的装配关系，各部件均可独立拆分查看，可直接用于食品生产线的布局规划、设备选型参考以及相关教学演示场景。
