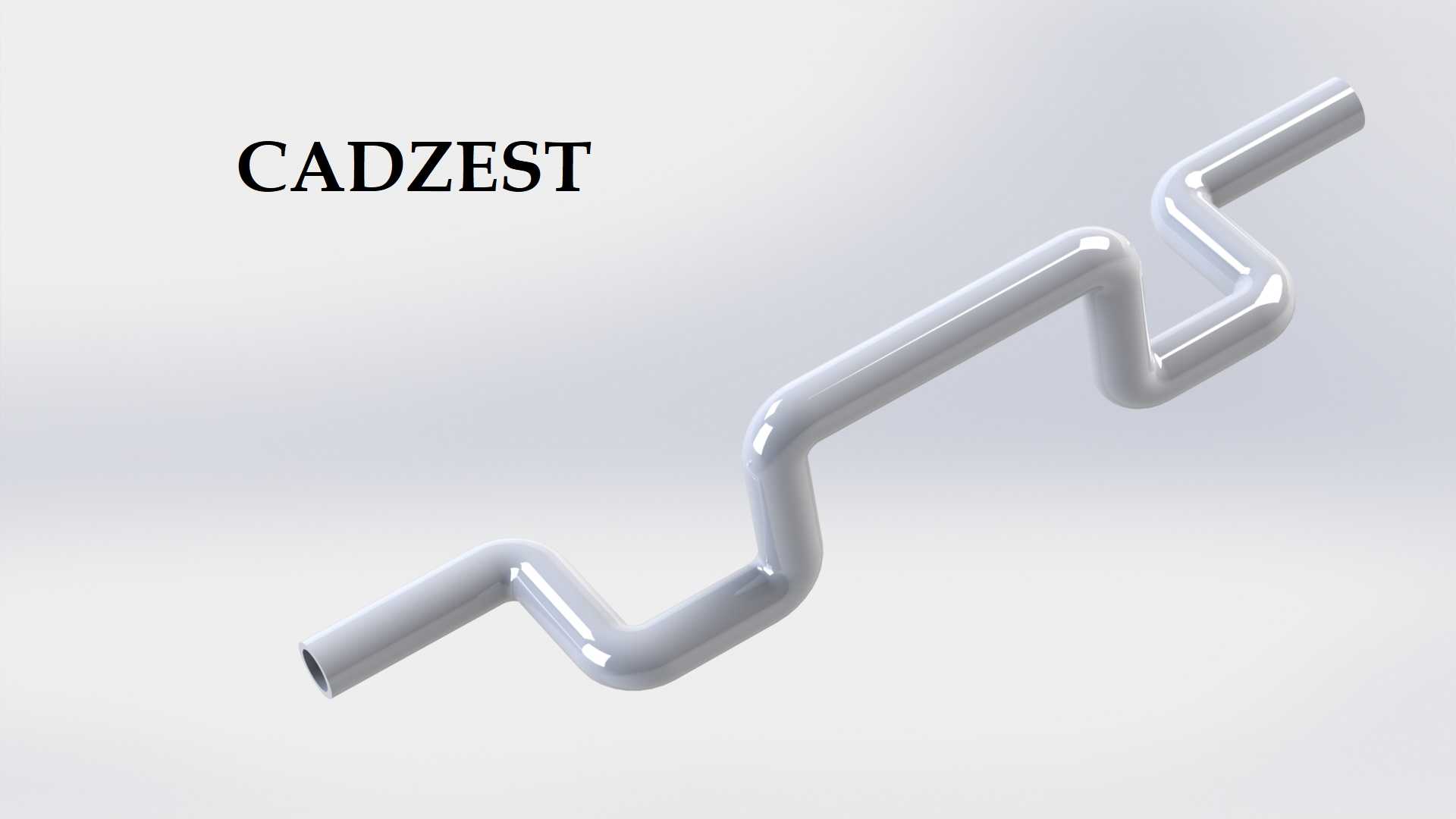

多段弯折异形流体输送金属管道结构

这类多段弯折的金属管路构件，常见于紧凑型工业设备的流体输送回路中，不管是小型液压站的阀组间油路连接，还是实验室小型流体试验台的介质输送、制冷机组内部的冷媒管路排布，都能见到这类异形弯折管的身影。和常规直管路搭配标准弯头的拼接方案不同，一体弯折成型的管路能减少接头数量，从根源上降低管路连接点的泄漏风险，在空间局促的设备内腔里，能顺着设备内部的结构间隙走管，不用额外预留弯头安装的操作空间，能大幅提升设备内部的空间利用率。做这类管路的三维设计时，首先要锚定管路两端的接口坐标，明确两端接口的连接形式、密封面朝向，再顺着设备内部的避让边界逐段确定弯折点的位置，每一段弯折的曲率半径都要结合管材的弯折工艺特性设定，曲率过小容易造成管材弯折处壁厚减薄、内壁起皱，既影响管路的结构强度，也会增大管内流体的沿程阻力；曲率过大则会占用多余的安装空间，失去异形弯折管的空间适配优势。设计过程中还要同步校核管路和周边其他构件的安全间隙，要预留出管路安装时的操作空间，以及设备运行过程中管路受流体压力产生的轻微形变位移量，避免运行过程中管路和周边构件产生摩擦干涉。这类管路的外形完全匹配设备内部的预留走管空间，没有统一的固定尺寸参数，所有弯折段的长度、弯折角度都要根据实际安装边界调整，两端的接口尺寸要和对接的阀件、泵体接口完全匹配，安装时不需要额外裁切调整，能直接对位安装，大幅缩短设备的装配周期。管体内壁光滑连续，一体弯折的结构没有拼接缝隙，流体在管内流动时不会在接头处产生紊流，能有效降低流体输送过程中的压力损失，也不容易在管路内部残留介质，对于输送洁净度要求较高的流体、或者有腐蚀性的介质时，这种一体结构的管路也能减少介质残留对管路的腐蚀，延长管路的实际使用寿命。在做管路的受力校核时，还要考虑管内流体的水锤效应带来的瞬时冲击力，在弯折角度较大的位置预留合适的管夹固定点位，避免设备运行过程中管路产生振动异响，长期振动还会造成接口位置的密封失效。
