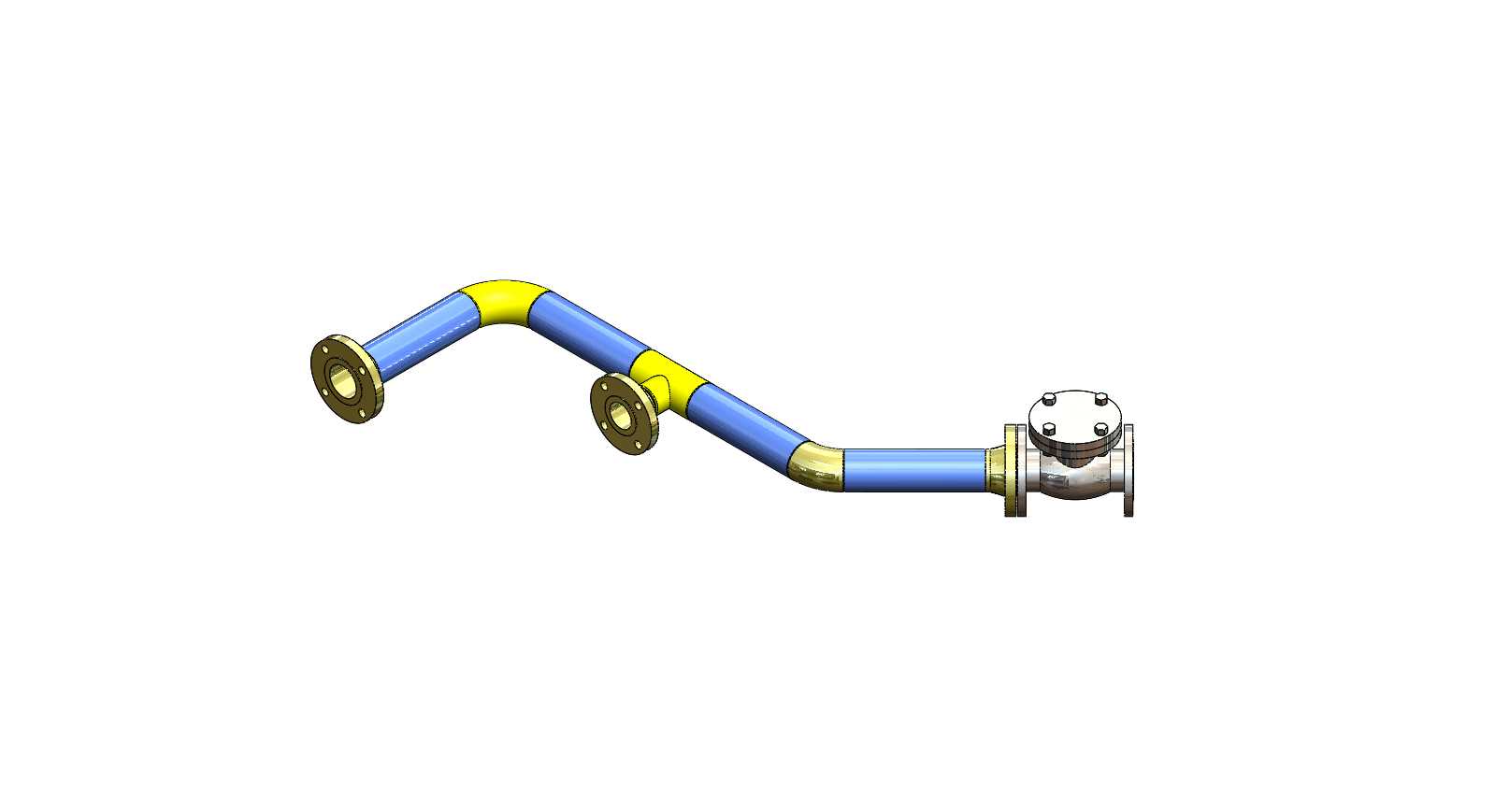

带法兰连接端的布管滑阀管路组件

这套管路组件常见于中小型液压动力站、工艺流体输送支线的工位配管场景，核心作用是在固定管路走向的前提下，为支路提供通断控制与介质流向调整的功能，适配水基液压油、低压清水、常规润滑性流体的输送需求，日常多布置在设备侧旁的管路排布区，不需要额外预留大尺寸操作空间，适配紧凑化的设备布局要求。从结构设计来看，整段管路采用分段拼接思路，弯折段通过标准法兰对接，每处法兰的螺栓孔位均匹配通用PN16压力等级的法兰安装标准，现场安装时不需要额外加工转接件，直接对齐孔位穿入螺栓加密封垫即可完成紧固，能大幅缩短现场配管的调整周期。管段的弯折角度经过空间避让校核，所有弯折处的曲率半径均控制在管道通径的3倍以上，既避免直角弯折带来的介质流阻骤升问题，也能预留足够的管夹安装空间，方便后期运维时固定管路、降低流体输送过程中的管路振动。端部集成的滑阀采用法兰直连结构，没有额外设置过度短节，直接与末端管段的法兰对接，阀件的操作手轮朝向侧方45度位置，既避开了管路正前方的操作盲区，也不会和相邻平行布置的其他管路产生操作干涉，日常切换工位通断状态时，操作人员站在管路侧方即可完成操作，不需要探身到设备缝隙内作业。设计阶段优先考虑了安装边界的适配性，整段管路的最大外轮廓宽度控制在适配常规设备侧方安装空间的范围内，所有法兰的外沿突出管身的尺寸统一，排布时可以和同通径的其他管路保持等间距平行布置，不会出现局部突出挤占相邻管路安装空间的问题。管段上预留的三处法兰接口，除了两端对接主路与阀件之外，中部的法兰接口可作为支路取油口、压力检测口使用，不需要在管身上额外开孔焊接接头，避免现场焊接带来的管路变形、焊渣残留污染介质的问题，后期如果需要拓展支路功能，只需要在中部法兰处对接对应支路的管件即可，不需要整段更换管路。滑阀与管路的对接面采用凸面密封结构，匹配常规耐油橡胶垫片即可满足密封要求，不需要定制特殊密封件，后期运维更换配件的通用性较强。管路表面的色标区分也做了对应设计，管身主体与法兰密封区域的色标清晰，现场安装时可以快速区分管路的介质属性与密封面位置，减少安装对位的出错概率。
