六角内螺纹支撑锁紧管道连接螺母

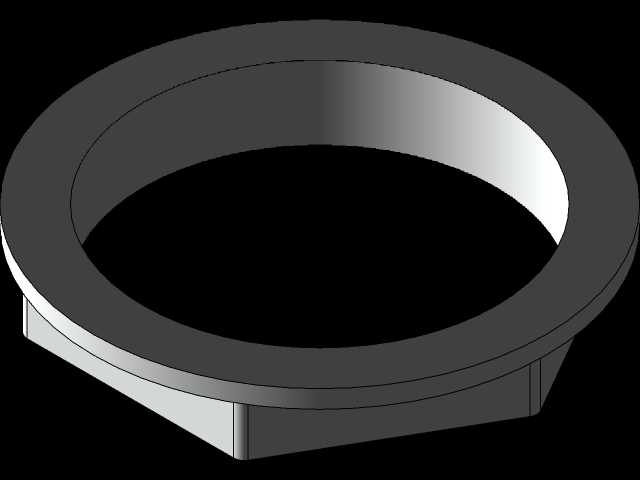

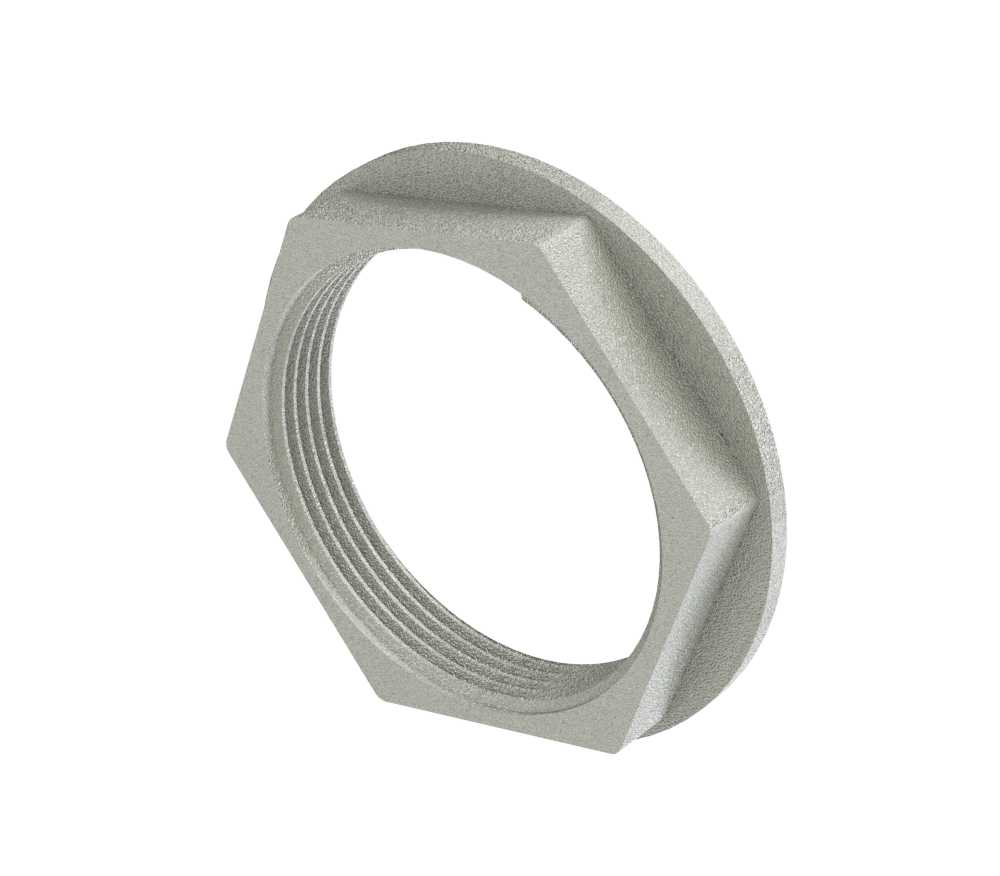

这类带六角外形的内螺纹支撑螺母，在民用给排水、家装水暖管路、小型工业流体输送管线的布设场景中十分常见，主要承担管路对接处的轴向定位、锁紧防松以及端部支撑限位的作用，和普通六角锁紧螺母不同的是，它的法兰侧做了加宽的环形支撑面，不需要额外加装平垫圈就能分散接触面的压应力，避免薄壁管材或者塑料阀件的连接端面被挤压变形，在暗装管路、嵌入式卫浴安装的场景里，这种加宽支撑面的设计还能抵消部分墙体预埋时的安装间隙误差，降低管路对接处的渗漏概率。从结构设计逻辑来看，螺母主体的六角外形完全适配普通活动扳手、开口扳手的夹持尺寸，现场安装不需要专用工具，作业人员可以根据现场操作空间选择不同规格的扳手完成锁紧作业，内螺纹部分采用标准管螺纹牙型，牙距和牙型角完全匹配对应公称通径的管道外螺纹，螺纹啮合长度经过优化，既保证足够的连接强度，又不会因为啮合过长导致安装时拧入行程过多、顶伤管路内部的密封端面。螺母外侧的法兰支撑面和六角主体做了一体化的过渡结构，没有尖锐的应力集中棱角，在批量压铸或者车削加工的时候能减少刀具的应力损耗，成型后的零件整体强度也更高，即使在管路存在轻微振动的工况下，也不会出现六角部分和法兰支撑面断裂的问题。不同公称通径的规格对应不同的安装边界尺寸，1/2英寸规格的对边宽度适配常规4分管路的安装空间，3/4英寸、1英寸、2英寸的规格依次对应更大通径的管路，每个规格的法兰支撑面外径都比对应螺纹的大径宽出3到5毫米，安装时支撑面可以完全覆盖管路端部的密封垫圈接触面，不需要额外调整垫圈的对位位置，即使是新手作业也能保证密封垫圈完全处于压紧受力范围内。在实际管路布设作业中，这类螺母常和外螺纹直接头、90度弯头、管道阀门配合使用，锁紧时的扭矩不需要过大，依靠支撑面的均匀压紧就能实现足够的密封预紧力，相比普通薄型六角螺母，它的整体厚度更大，螺纹啮合的圈数更多，在冷热交替的管路工况下，不容易因为管材热胀冷缩出现螺纹松脱的问题，尤其是在热水管路系统中，加厚的螺母本体可以更好地分散温度变化带来的应力变化，长期使用也不会出现螺纹滑牙、连接错位的问题。建模过程中需要重点注意内螺纹的牙型收尾角度，以及六角面和法兰面过渡处的圆角尺寸，这些细节直接影响后续加工出的零件是否能和标准管路配件顺畅配合，法兰支撑面的平面度公差也需要控制在合理范围内，避免安装后出现局部压紧力不足导致的渗漏问题。
