米尔顿罗伊计量泵阀座腔体结构

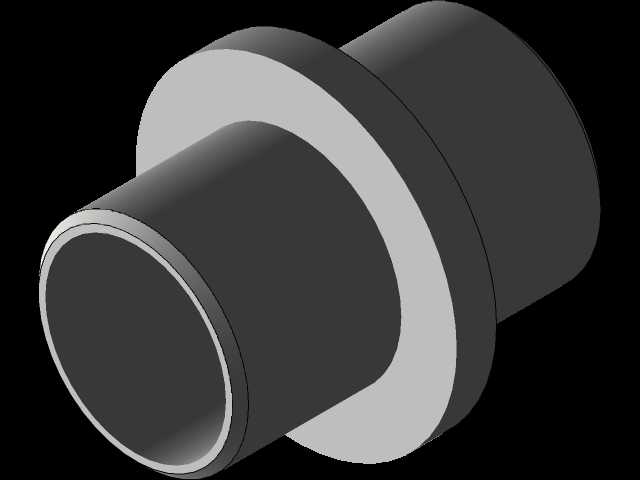

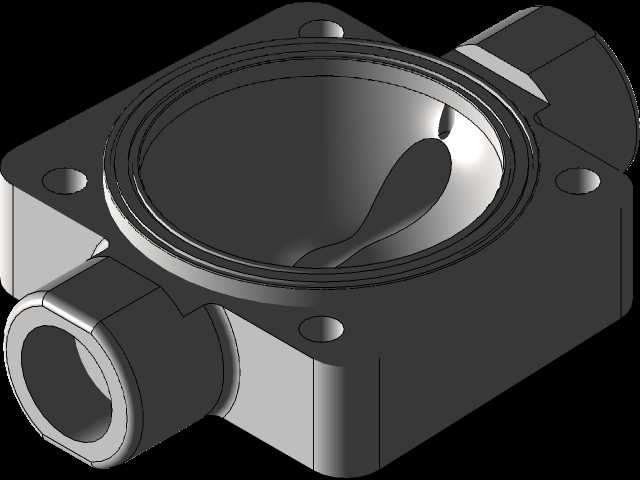

在化工流体投加、水处理药剂精准配比、制药工艺定量给料的场景里，计量泵的过流腔体部件直接决定了设备的计量精度与运行稳定性，这款米尔顿罗伊系列计量泵的腔体结构，正是针对小流量高精度投加工况设计的核心过流部件。从结构设计逻辑来看，主体采用方形法兰安装基准，四个角位预留的通孔直接匹配泵头与驱动端的连接定位，安装时无需额外调整同轴度，法兰端面的密封槽设计可适配不同厚度的PTFE或橡胶密封垫片，在1.0MPa额定工作压力下能有效避免介质渗漏，安装边界上，方形法兰的对角孔距与同系列泵体的安装位完全适配，侧向的两个外螺纹接口分别作为介质入口与出口，接口的管螺纹规格符合通用流体管路连接标准，可直接对接DN15规格的工艺管路，无需额外配置转换接头。腔体内部的流道采用圆弧过渡设计，没有直角死区，一方面可以减少介质在腔体内的残留，避免药剂沉积堵塞流道，尤其是在投加易结晶、含微小颗粒的药剂时，顺滑的流道壁面能降低颗粒挂壁的概率，另一方面圆弧过渡的流道可以减少流体紊流，降低介质输送过程中的压力脉动，提升计量输出的稳定性。腔体上部的圆形开口是与隔膜组件配合的安装位，内侧的台阶定位面可以精准卡住隔膜的压边，保证隔膜往复运动时的对中度，避免隔膜偏磨导致的使用寿命缩短。从材质适配的设计预留来看，腔体的壁厚均匀，铸件结构的壁厚差控制在2mm以内，既可以满足不锈钢、工程塑料等不同材质的铸造或注塑成型工艺要求，也能保证在承受交变压力时的结构强度，不会出现应力集中导致的开裂问题。在实际选型应用中，这类腔体结构适配的计量泵流量范围覆盖0-50L/h，可满足绝大多数水处理加药、化工助剂投加的工况需求，侧向接口的朝向设计也充分考虑了管路排布的便利性，安装时可以根据现场管路走向调整泵体的安装角度，接口的螺纹长度预留了足够的密封缠绕空间，现场安装时无需额外加工即可完成密封连接。针对有腐蚀性介质的投加场景，该结构的流道表面没有凸起或凹陷的结构死角，做表面钝化或衬氟处理时可以保证覆盖完全，不会出现防腐盲区。在三维建模过程中，所有配合面的公差预留都符合机械加工的工艺要求，安装孔的位置度、密封槽的尺寸精度、接口螺纹的同轴度都严格按照计量泵的行业设计规范设定，建模时的拔模角度也充分考虑了模具成型或铸件脱模的工艺需求，不会出现无法加工的倒扣结构，结构工程师拿到模型后可以直接在此基础上调整材质适配不同工况，也可以直接导出工程图用于生产加工。
