集成步进驱动的微型蠕动泵结构设计

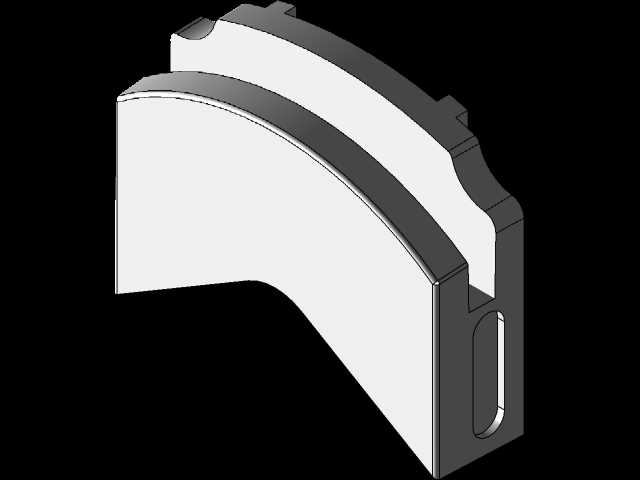

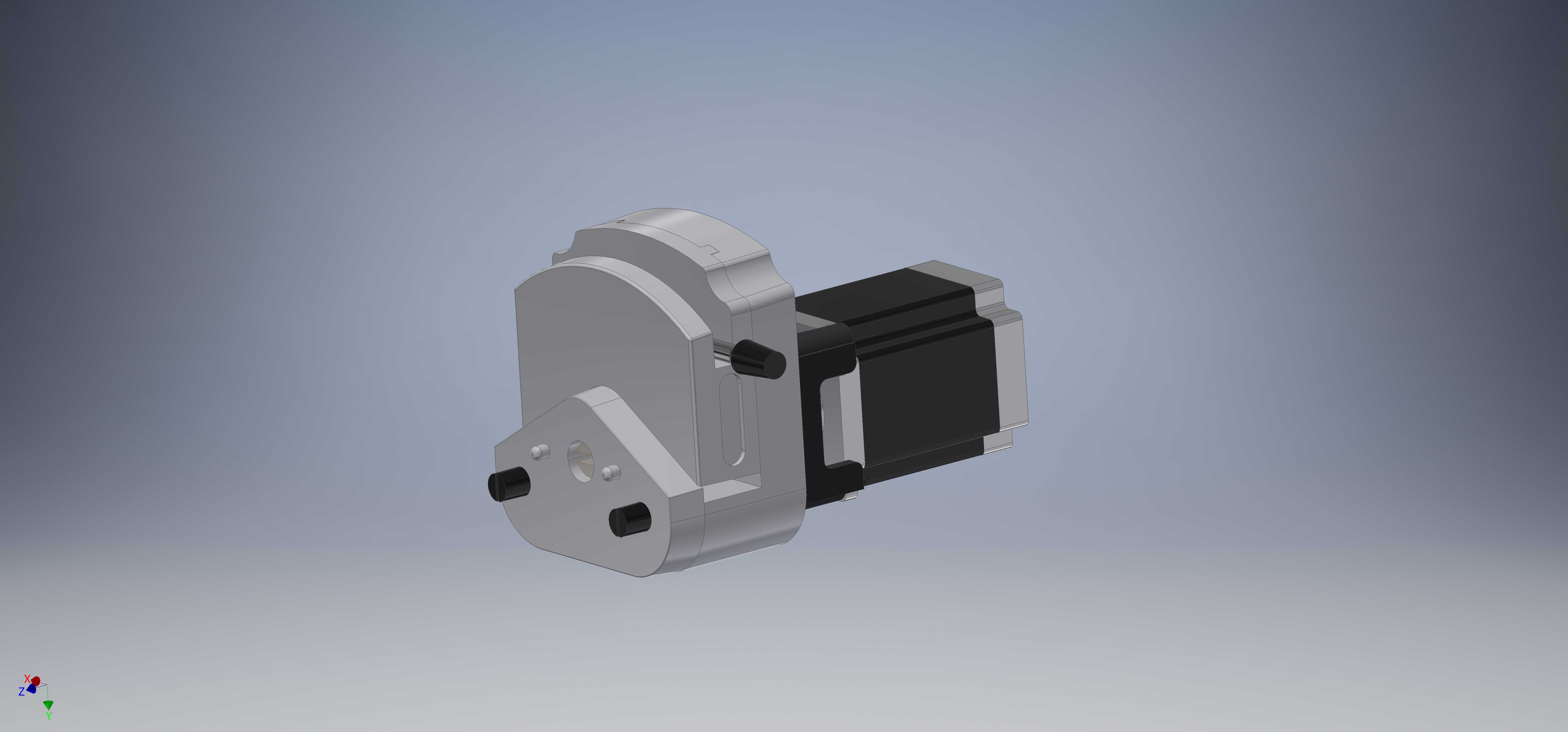

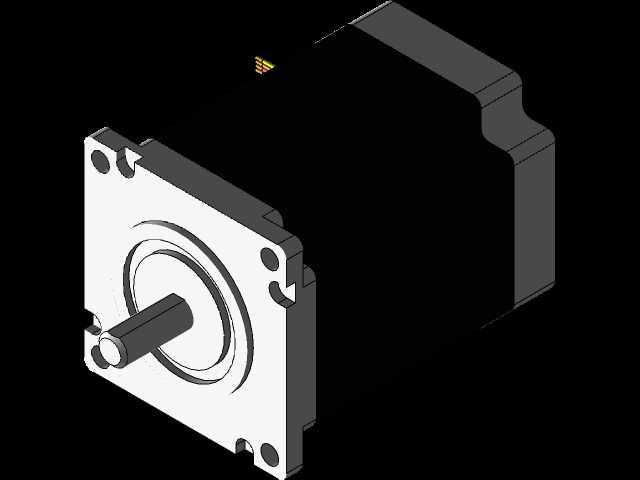

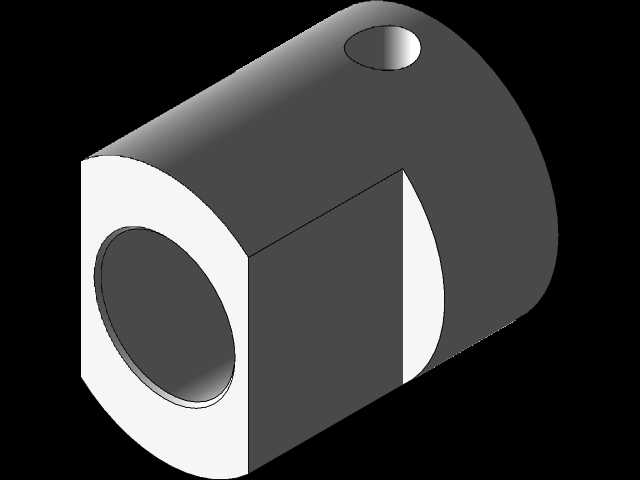

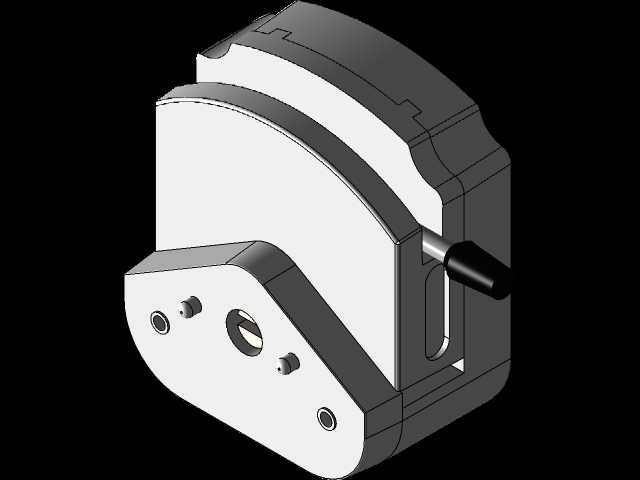

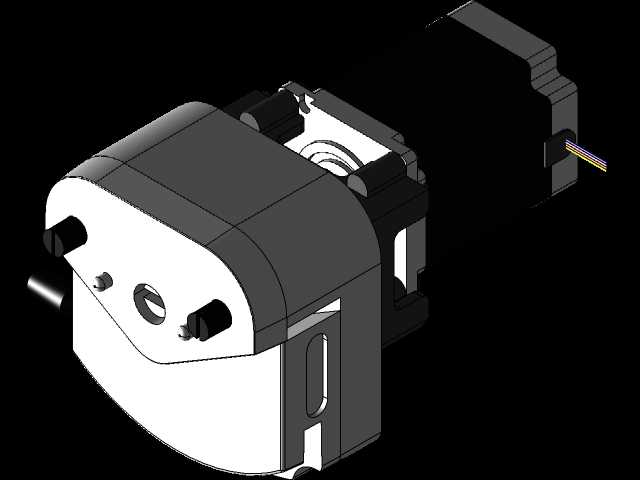

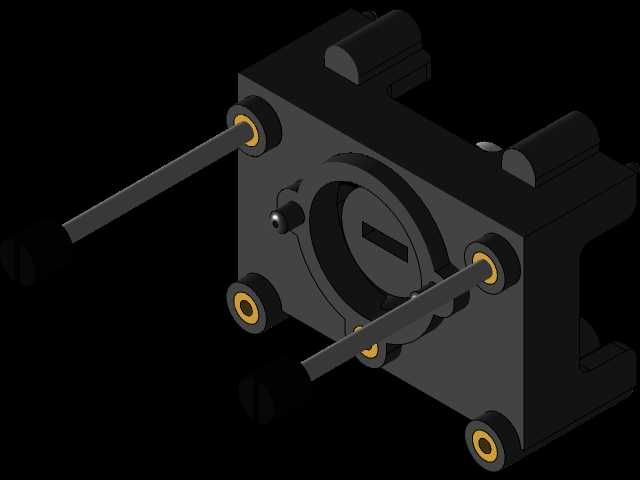

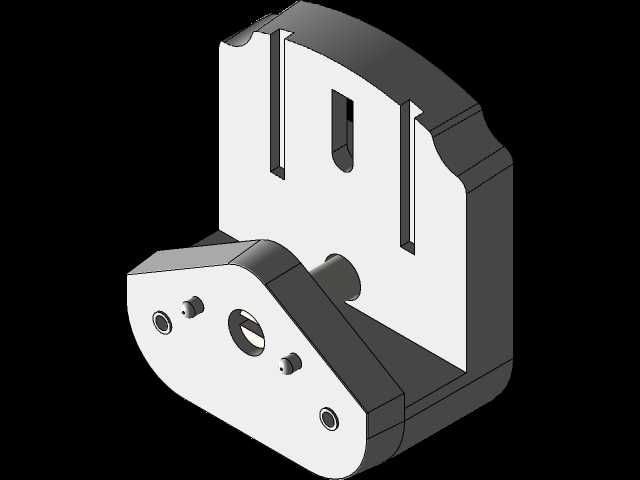

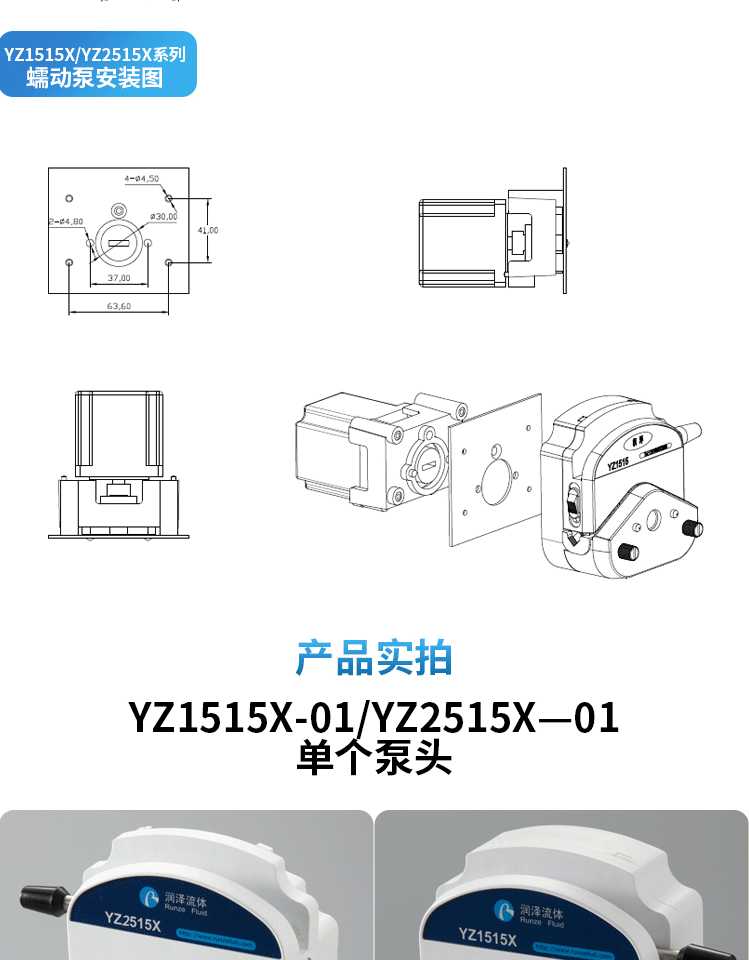

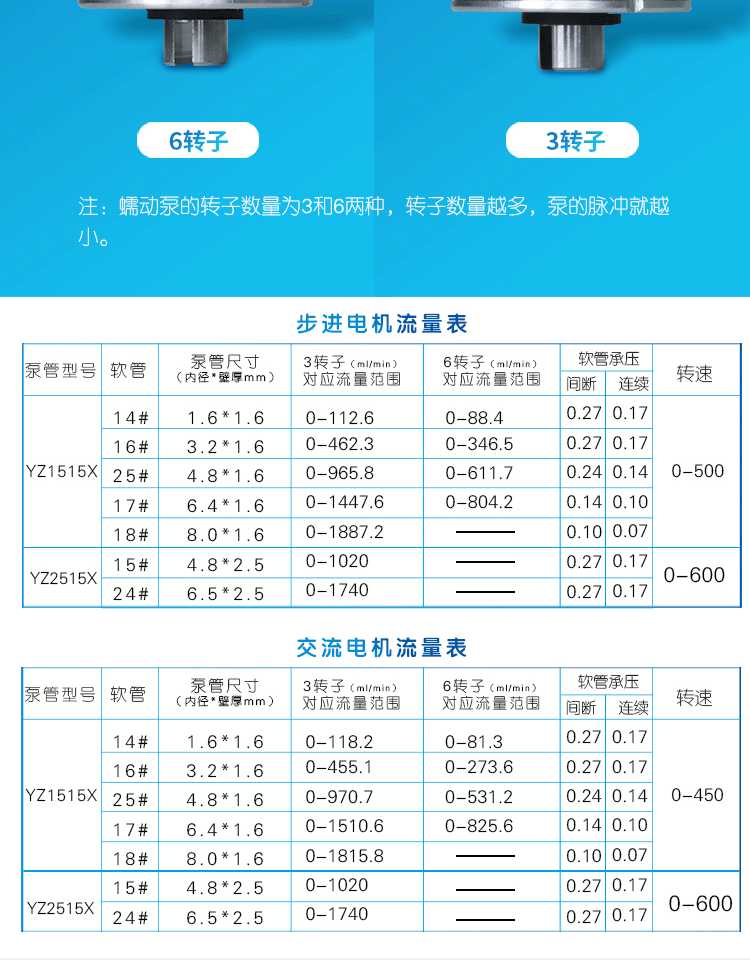

这款蠕动泵结构主要面向小流量高精度流体输送场景，常见于实验室分析仪器、制药小剂量分装、医疗试剂传输、环保水质采样等对流体计量精度有严格要求的工况，核心作用是通过泵头对弹性软管的交替挤压释放，实现流体的单向可控输送，全程流体仅接触软管内壁，不会接触泵体金属部件，能有效避免流体交叉污染，也适配有腐蚀性的微量流体传输需求。从结构设计逻辑来看，整体采用驱动端与泵头端一体化集成的布局，驱动部分选用标准42系列步进电机作为动力源，无需额外加装联轴器，电机输出轴直接与泵头的转子组件连接，大幅缩减了整体轴向安装尺寸，也消除了联轴器传动带来的回程间隙，提升了流量控制的响应速度与精度。泵头部分的壳体采用硬质铝合金加工成型，表面做硬质氧化处理，兼顾结构强度与耐磨性能，转子上均匀布置3个压轮，压轮采用POM材质加工，转动副内嵌微型轴承，压轮工作面做圆弧过渡处理，挤压软管时能保证接触应力均匀分布，既可以避免软管局部应力集中导致的过早疲劳破损，也能保证挤压密封的可靠性，防止流体回流。安装边界方面，泵体整体外形呈阶梯状布局，驱动端电机为标准42步进电机的方形安装截面，安装孔位兼容NEMA17标准安装尺寸，泵头端的进出液接口采用对称式侧出布局，接口中心距与泵头转子中心的相对位置做了公差约束，安装时可以直接通过电机端面的四个安装孔固定在设备安装板上，不需要额外设计定制转接支架，进出液管路可以沿水平方向直接插接，不会与安装板产生干涉。设计过程中对压轮的挤压行程做了精准匹配，适配壁厚1.6mm、内径3mm的标准蠕动泵软管，压轮在转动过程中对软管的压缩量控制在软管壁厚的35%左右，既可以保证完全截断流体实现可靠密封，又不会因为压缩量过大加速软管磨损，在保证计量精度的前提下延长软管的使用寿命。转子组件与电机轴的连接采用D型轴孔配合，配合面加装顶丝锁紧，能承受频繁正反转的冲击载荷，适配需要双向流体输送的工况，比如试剂的精准抽吸与排出。泵头端盖采用快拆式结构设计，通过侧面的两个手拧旋钮实现锁紧，更换软管时不需要额外工具，直接旋开旋钮即可取下端盖更换软管，日常维护操作便捷，适合需要频繁更换传输流体、更换软管的使用场景。
