4英寸对夹式水用板型止回阀结构设计

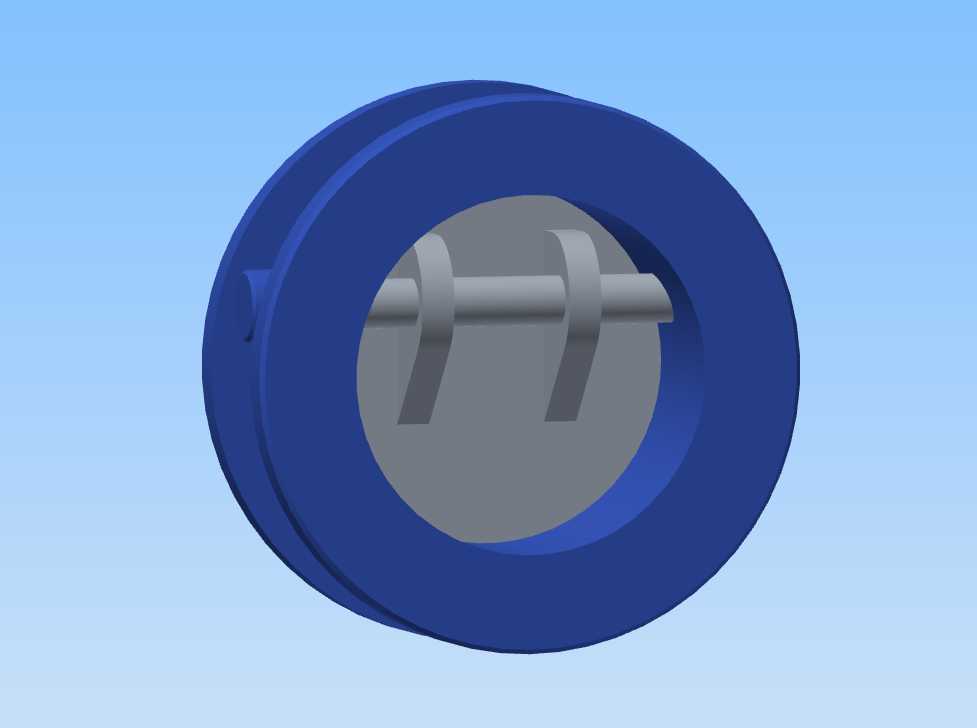

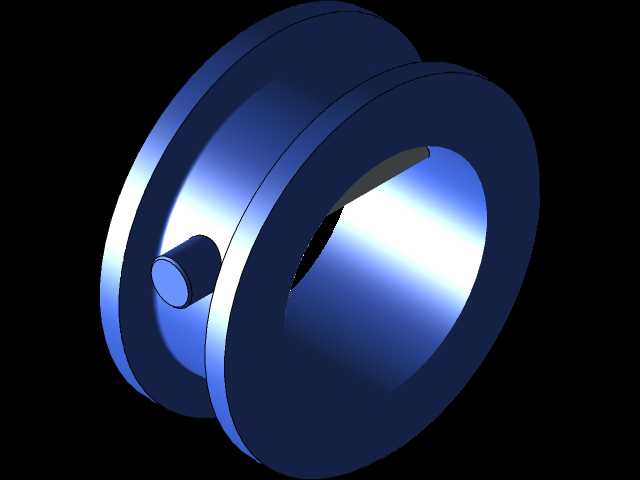

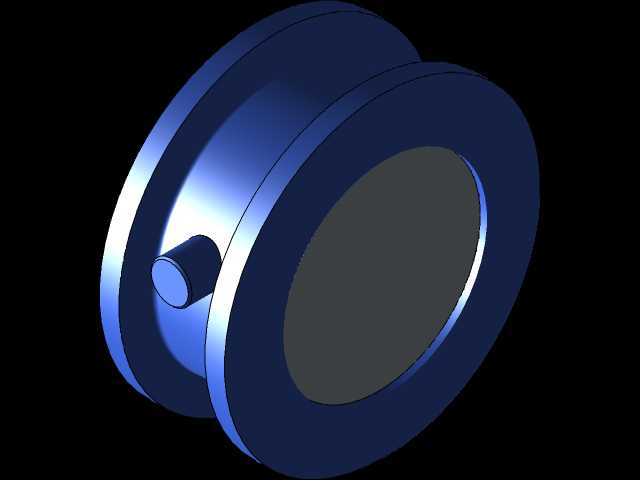

在民用建筑给排水、工业循环水、暖通空调水系统的管路布设中，对夹式止回阀是占比极高的管路控制元件，核心作用是阻断管路内介质反向流动，避免因介质倒流引发的泵组叶轮反转、管路水锤冲击、介质串流污染等工程问题，4英寸通径的规格恰好适配DN100管径的主水管路，是二次供水泵房、换热站水侧、厂区循环水管网中应用频次极高的规格。这款板型止回阀采用对夹式安装结构，整体为圆盘式外形，安装时无需额外配置法兰短节，直接夹在管路两端的配对法兰之间，穿装螺栓即可完成固定，相比法兰式止回阀能节省近40%的轴向安装空间，对于管井内布设空间局促、改造项目管路间距不足的场景适配性极强。从结构设计逻辑来看，阀板采用双瓣式摆动结构，阀板通过中部的销轴铰接在阀体内腔的支撑筋上，介质正向流动时，水流压力推动阀板绕销轴向上翻转开启，流道完全贯通，介质流动阻力远小于升降式止回阀，能有效降低管路系统的沿程压力损失；当介质出现反向流动趋势时，阀板在自身重力与反向介质压力的共同作用下快速回落，密封面贴合阀座实现截流，双瓣结构的阀板转动行程短，关闭响应速度比单瓣旋启式止回阀快30%左右，能大幅削弱水锤产生的瞬时冲击压力，保护管路中的泵、仪表等薄弱元件。设计过程中充分考虑了安装边界的适配性，阀体的外圆直径、螺栓孔位分布完全匹配DN100公称通径对应的法兰标准，安装时无需额外加工适配配件，阀体的轴向厚度控制在对夹阀门的常规尺寸范围内，不会出现夹装后螺栓长度不足、法兰无法对齐的问题；阀体内腔的支撑筋采用流线型设计，避免正向流动时产生紊流区，减少介质内杂质在阀腔的沉积，降低长期使用后阀板卡涩的概率。销轴的装配位置经过反复校核，既保证阀板开启后能完全贴靠阀体内壁不遮挡流道，又能保证阀板关闭时密封面均匀贴合，不会出现偏磨导致的密封失效问题；阀板的配重经过合理匹配，在低压水系统中也能顺利开启，不会出现阀板颤振引发的管路异响，同时反向流动时能快速落座，不会出现延迟关闭导致的介质倒流。
