法兰连接明杆楔式单闸板闸阀结构

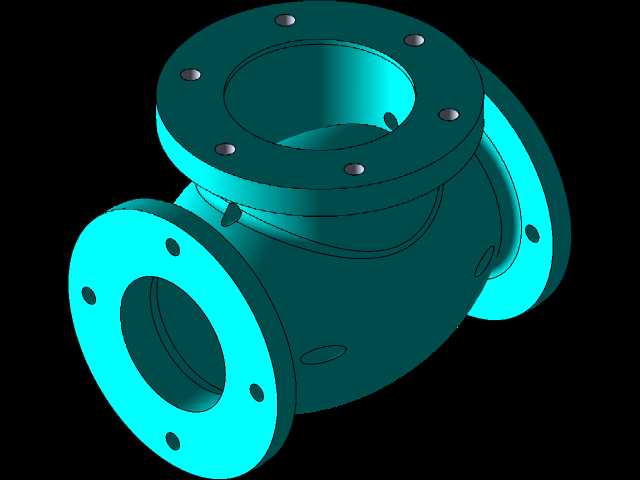

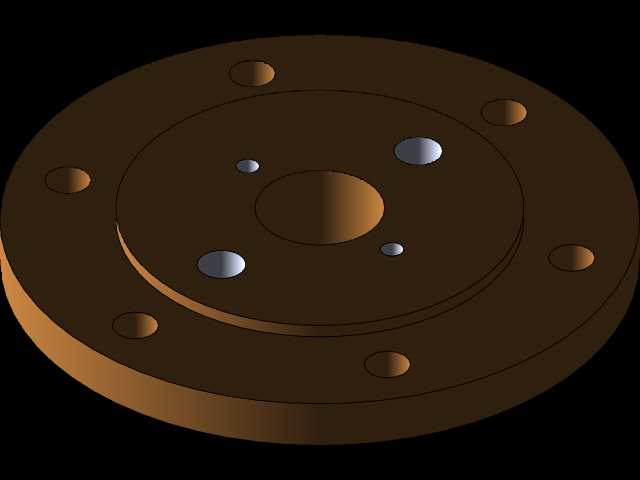

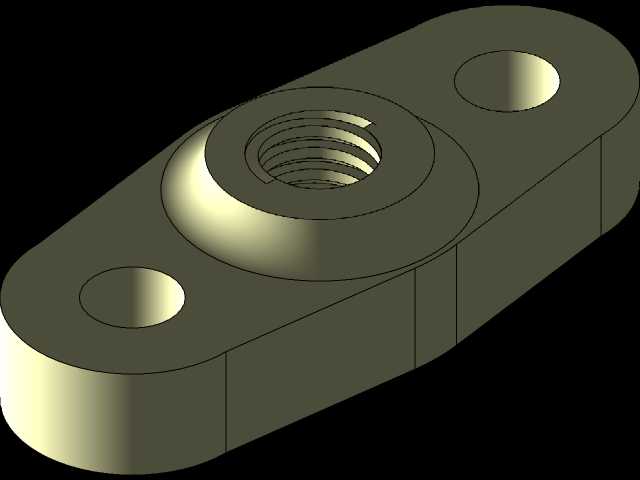

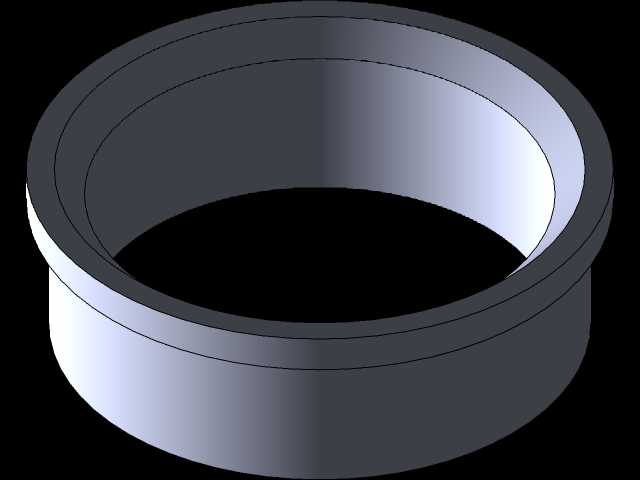

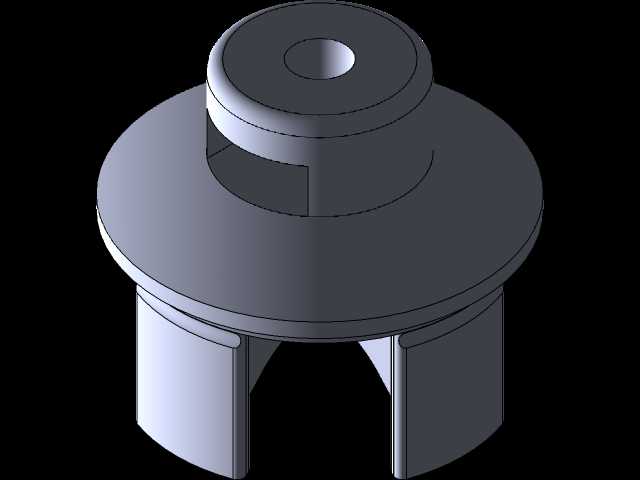

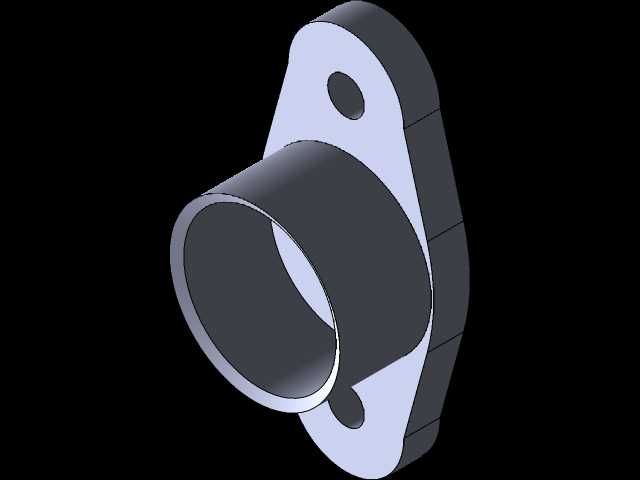

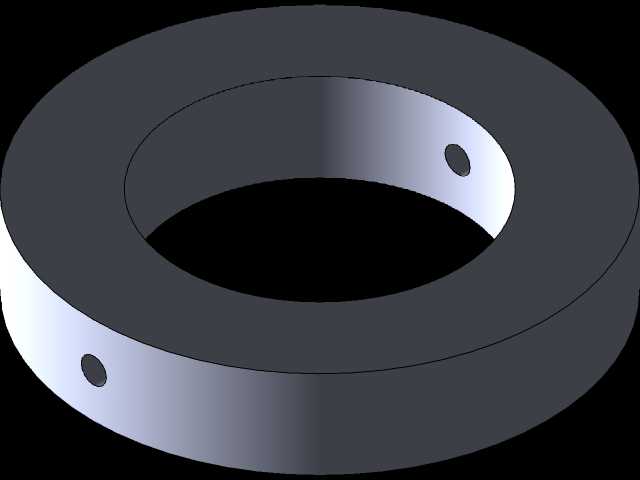

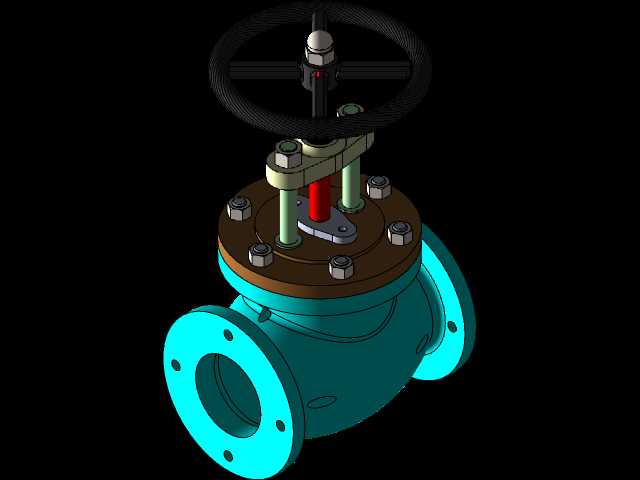

这款闸阀的结构设计完全围绕工业管路截断工况的核心需求展开，日常应用覆盖市政供水主干线、石化工艺输送管网、工业循环水系统、蒸汽输送管路等多个场景，核心作用是在管路检修、支路切换、故障隔离时完全截断介质流通，不承担流量调节功能——这也是闸阀和截止阀、调节阀最核心的功能边界，建模时特意保留了这一设计逻辑，没有在密封面处做适配节流的结构处理。从实际安装维度看，两端采用凸面法兰连接结构，法兰盘上的螺栓孔均匀分布，适配同压力等级的国标管路法兰，安装时需注意阀体流向标识与管路介质流向匹配，虽然闸阀理论上可双向承压，但明杆结构的填料函位置在迎流侧时密封寿命更有保障。手轮操作端的高度预留了足够的操作空间，全开状态下阀杆抬升高度略大于通道通径，不会出现通流截面缩径的问题，能有效降低管路压损，这也是大口径输水主管路优先选用闸阀而非截止阀的核心原因。设计过程中优先考虑了易损件的更换便利性，中法兰位置采用螺栓压紧垫片密封，当填料出现泄漏时，无需将整个阀体从管路上拆下，只需在线压紧填料压盖即可完成应急密封处理，阀杆与闸板的连接采用T型槽结构，长期启闭磨损后可单独更换闸板密封面，无需更换整阀。闸板采用楔式结构，关闭时依靠阀杆的下压力将楔面压紧在阀座密封面上，相比平行闸板，楔式结构对管路的微小形变适配性更好，在温度波动较大的蒸汽管路、长距离输水管路中不易出现密封失效的问题。建模时对各部件的装配间隙做了还原，比如阀杆与填料压盖的配合间隙、闸板与阀体内腔的导向间隙、手轮与阀杆螺母的配合公差都符合常规机械设计手册的推荐值，可直接用于教学演示、装配干涉检查、管路布局时的占位模型参考，也能作为同类型阀门改型设计的基础结构框架，帮助设计人员快速核对安装边界、操作空间、连接尺寸是否符合现场工况要求。
