四英寸对夹式止回阀结构设计方案

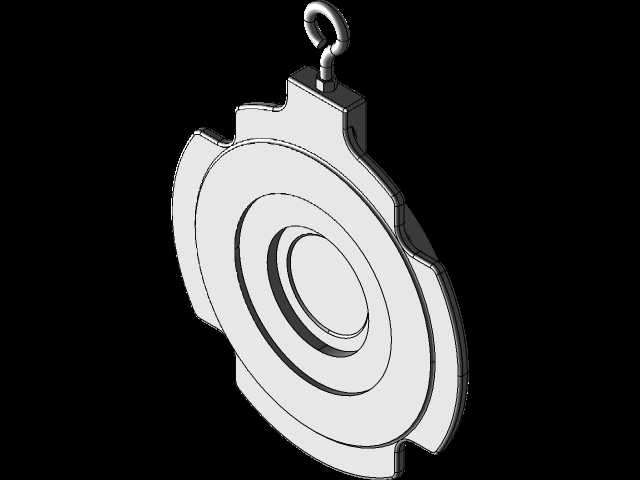

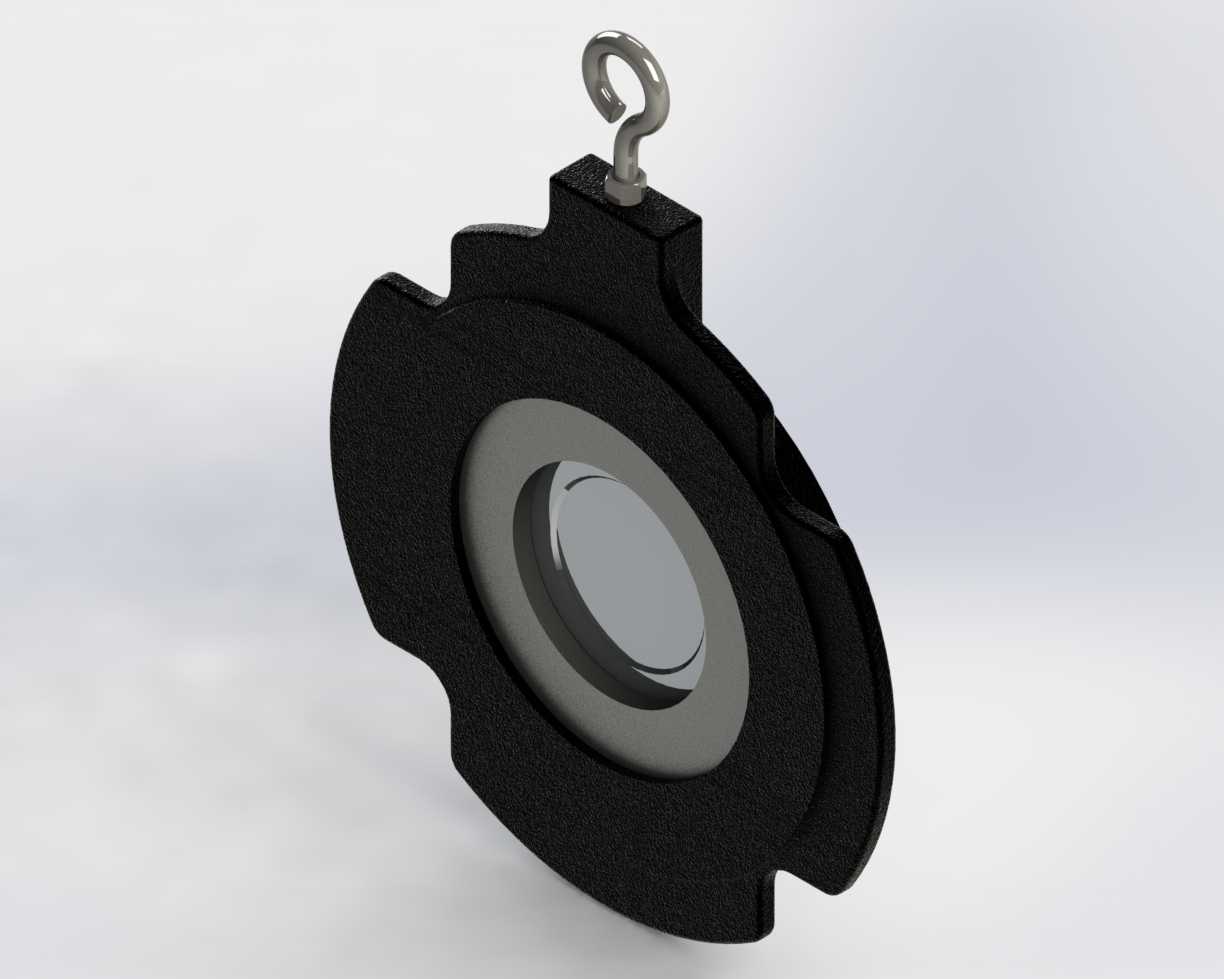

这款对夹式止回阀的结构设计，核心围绕工业流体管路的单向通断需求展开，在给排水、暖通循环、化工介质输送、油气输送等常见管路场景中，这类阀件承担着防止介质反向倒流的核心作用，避免因介质回流造成的泵组叶轮反转、管路水锤冲击、上游介质污染等工程问题。从安装边界来看，该阀采用对夹式安装结构，无需在阀体两端设置独立法兰，安装时直接夹持在两段管路的配对法兰之间，依靠法兰螺栓的预紧力完成密封固定，相比法兰式止回阀，整体轴向尺寸更短，能有效压缩管路安装空间，尤其适合管廊排布紧凑、安装预留空间有限的工况场景。外形上阀体采用对称的耳式定位结构，边缘的凸耳结构预留螺栓穿装位置，安装时可直接与配对法兰的螺栓孔对位，避免阀件在法兰夹紧过程中出现偏移错位，顶部设置的吊环结构，方便大口径阀件在安装现场的吊装转运，降低现场安装的操作难度。设计思路上，这款止回阀采用对夹薄型结构，内部密封副采用同轴环形布局，介质正向流通时，流体压力推开内部密封瓣，介质可沿阀腔通径顺畅通过，流道阻力小，不会造成过多的管路压力损失；当介质出现反向流动趋势时，反向介质压力与密封瓣的复位作用力共同作用，推动密封瓣贴合密封面，瞬间截断介质通路，阻断回流路径，密封面采用软硬复合的密封结构，既能保证低压工况下的密封可靠性，也能耐受一定程度的介质冲刷，延长阀件使用寿命。在实际选型适配时，需要注意该阀的通径规格与管路通径匹配，安装时要确认介质流向与阀体标注的流向箭头一致，不可反向安装，同时要保证两端法兰的密封面平行度，避免因法兰偏斜造成密封泄漏。这类对夹式止回阀相比旋启式止回阀，结构更紧凑，重量更轻，在中低压常温管路场景中应用十分广泛，日常维护时只需定期检查密封面的磨损情况，无需复杂的拆解操作，运维成本更低。建模过程中严格遵循对夹阀的安装尺寸规范，所有螺栓孔位、密封面尺寸、轴向长度都匹配对应压力等级的法兰标准，确保设计完成的阀件可直接用于工程选型参考与管路装配模拟，避免实际安装时出现尺寸干涉、孔位不对中的问题。
